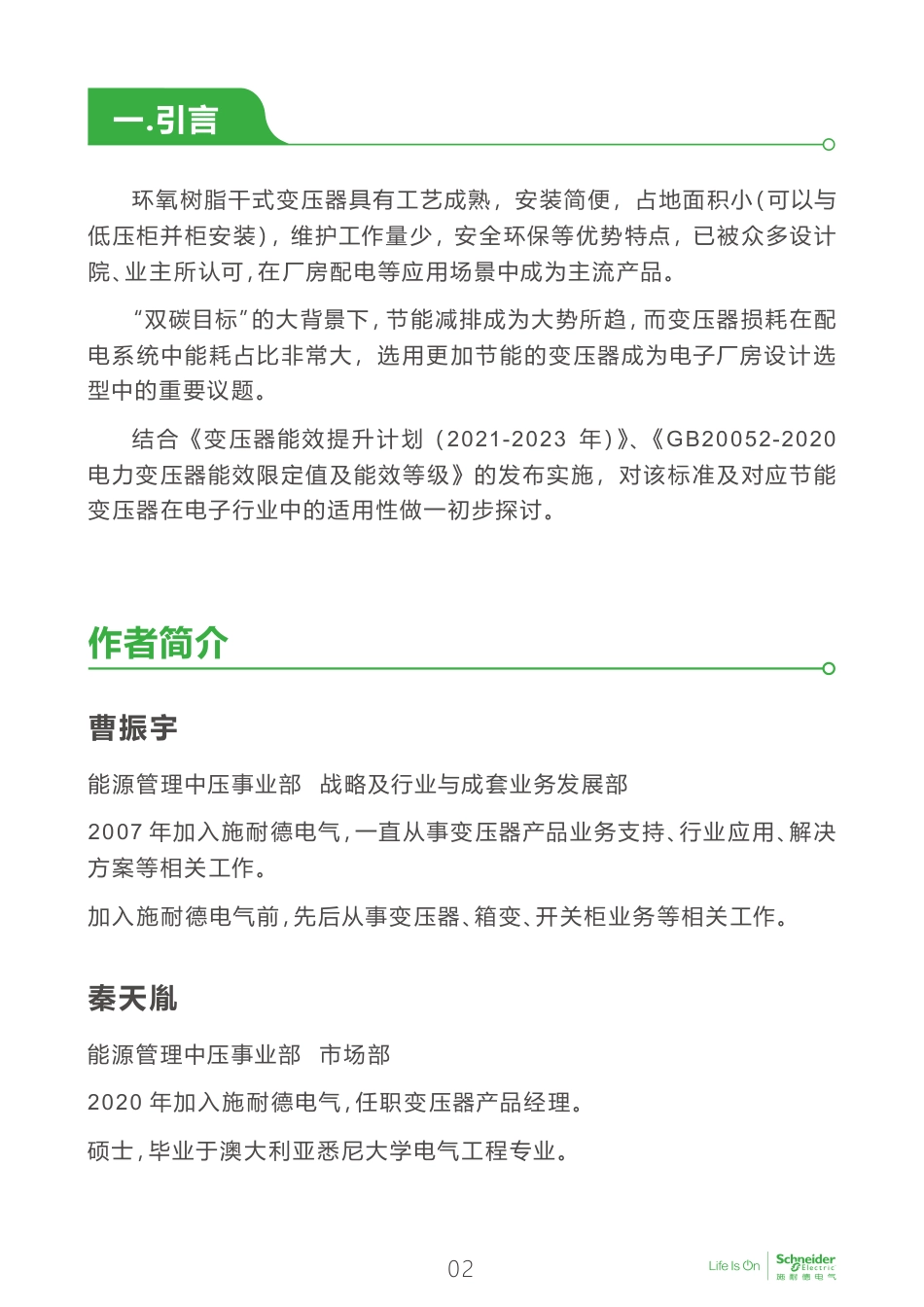

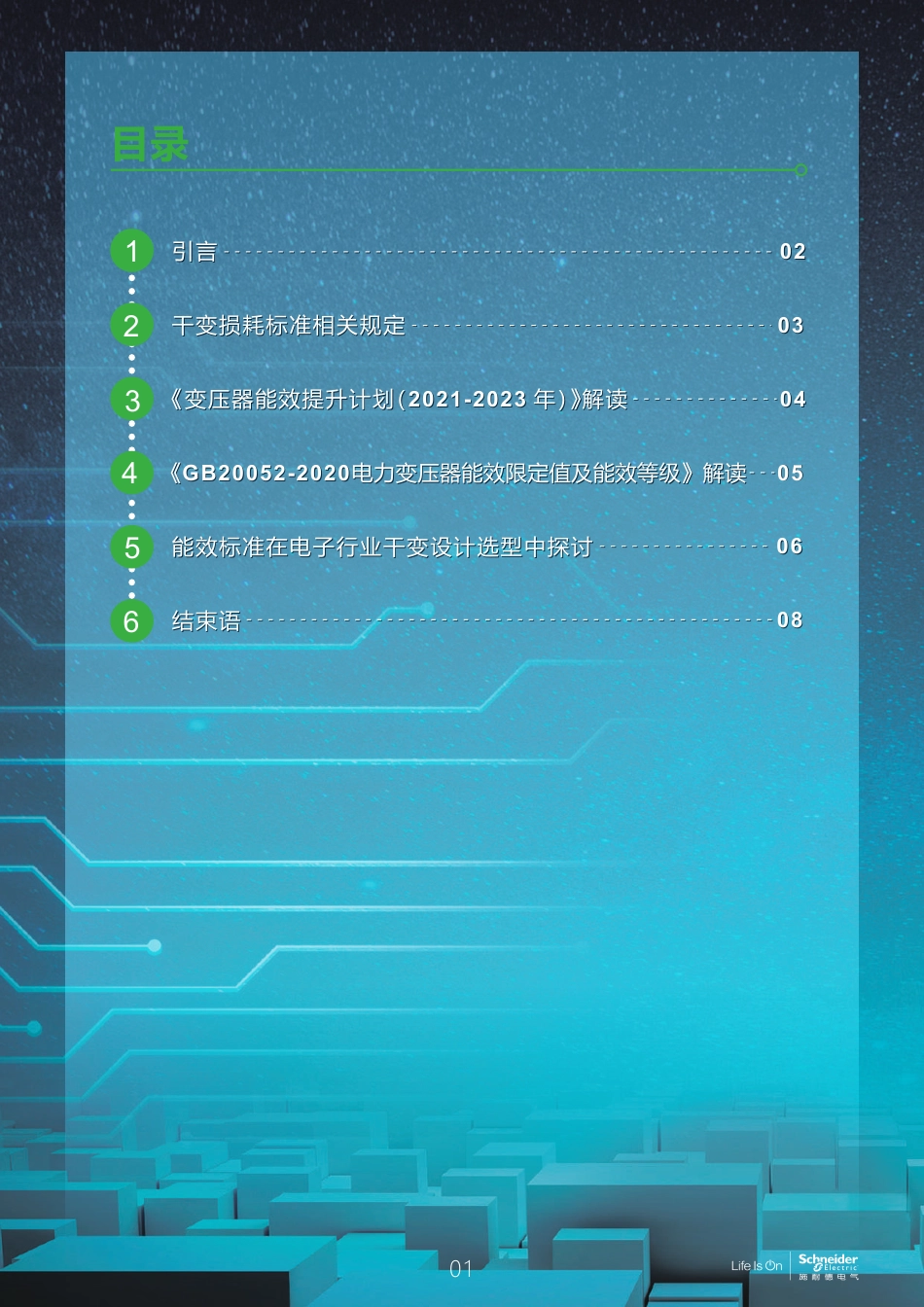

电子行业科创中心系列白皮书十二变压器新能效标准在电子厂房设计选型中的适用性探讨www.se.com/cn目录1引言022干变损耗标准相关规定033《变压器能效提升计划（2021-2023年）》解读044《GB20052-2020电力变压器能效限定值及能效等级》解读055能效标准在电子行业干变设计选型中探讨066结束语0801一.引言环氧树脂干式变压器具有工艺成熟，安装简便，占地面积小（可以与低压柜并柜安装），维护工作量少，安全环保等优势特点，已被众多设计院、业主所认可，在厂房配电等应用场景中成为主流产品。“双碳目标”的大背景下，节能减排成为大势所趋，而变压器损耗在配电系统中能耗占比非常大，选用更加节能的变压器成为电子厂房设计选型中的重要议题。结合《变压器能效提升计划（2021-2023年）》、《GB20052-2020电力变压器能效限定值及能效等级》的发布实施，对该标准及对应节能变压器在电子行业中的适用性做一初步探讨。作者简介曹振宇能源管理中压事业部战略及行业与成套业务发展部2007年加入施耐德电气，一直从事变压器产品业务支持、行业应用、解决方案等相关工作。加入施耐德电气前，先后从事变压器、箱变、开关柜业务等相关工作。秦天胤能源管理中压事业部市场部2020年加入施耐德电气，任职变压器产品经理。硕士，毕业于澳大利亚悉尼大学电气工程专业。02二.干变损耗标准相关规定截至2022年5月现行标准中（国标及行标）与干变损耗相关的标准如下：GB1094.1-2013电力变压器第1部分：总则GB1094.11-2007电力变压器第11部分：干式变压器GB/T10228-2015干式电力变压器技术参数和要求JB/T3837-2016变压器类产品型号编制办法T/CEEIA258-20166KV∽35KV变压器能效限定值及能效等级GB20052-2020电力变压器能效限定值及能效等级GB/T22072-2018干式非晶合金铁心配电变压器技术参数和要求变压器类产品型号注册管理办法其中《GB/T1094.11-2022电力变压器第11部分：干式变压器》将于2022年10月1日实施。03三《.变压器能效提升计划（2021-2023年）》解读1）制定单位——工业和信息化部办公厅，市场监管总局办公厅，国家能源局综合司2）主要目的——加快高效节能变压器推广应用，提升能源资源利用效率，推动绿色低碳和高质量发展3）主要目标——到2023年，高效节能变压器（符合GB20052-2020《电力变压器能效限定值及能效等级》中1级、2级能效标准的电力变压器）在网运行比例提高10%，当年新增高效节能变压器数量占比达到75％以上。4）主要任务——禁止企业生产、销售低于国家新版能效标准要求的变压器。自2021年6月起，新采购变压器应为高效节能变压器。5）管理措施——禁止企业生产、销售达不到能效限定值要求的变压器，对未按期整改或整改后仍不达标的企业，依法依规纳入失信信用记录。电网企业应禁止未达到能效标准要求的变压器接入电网。04四《.GB20052-2020电力变压器能效限定值及能效等级》解读新标准2020年5月29日发布，2021年6月1日实施；与之前2013版相比，空载损耗、负载损耗有大幅下降，下降10-45%不等，优于欧盟、美国等标准。1）标准适用范围（干变部分），只对标准的、常规的配变做了定义：10KV等级，无励磁调压，30KVA-2500KVA，阻抗4%或6%2）节能产品中国质量认证中心，对符合节能认证规则的产品颁发节能证书。《CQC31-461212-2020电力变压器节能认证规则》节能认证的变压器产品，其空载损耗和负载损耗应符合《GB20052-2020》中能效等级1级或能效等级2级。三级能效产品做为基本的、入门要求，是不属于节能认证的产品范畴。3）能效标识、节能标识符合能效标准、节能认证的变压器，将粘贴“中国能效”标识和“中国节能认证”标识。05五.能效标准在电子行业干变设计选型中的探讨1）电压等级、容量等级目前电子行业中配电架构系统受工艺设备等影响会存在多个电压、容量等级，电压等级常见20KV，10KV，0.5KV，0.4KV，0.215KV等，容量常见1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，10000KVA等。2）适用新能效标准的变压器根据《GB20052-2020电力变压器能效限定值及能效等级》干变范围，只有10/0.4KV，容量小于等于2500KVA，阻抗4%或6%的标准变压器适用新能效标准；所以在电子行业中符合新能效标准的变压器仅局限10/0.4KV，容量小于等于2500KVA的部分。3）不适用新能效标准的变压器如果电压等级不属于10/0.4KV或者容量大于2500KVA或阻抗是8%的变压器，在新能效标准中是没有定义的，也就是说新能效标准不适用。举例：1600KVA，10/0.208KV或者800KVA，0.4/0.215KV这种非标变压器原则上是不适用新能效标准。对此部分，各方（业主、设计院、试验机构、制造商）存在不同意见，认识和要求也不统一。4）电子行业干变推荐型号①符合新能效标准的变压器推荐能效三（NX3）或能效二（NX2）。如果对节能认证有需求（比如，申请节能补贴或绿建认证、能评等）推荐能效二（NX2）或能效一（NX1）产品；06能效一产品能效等级最高，节能效果最好；但同比能效二、能效三产品价格也高。②非标变压器可以选择型号SCB12或SCB13。比如10/0.208KV或0.4/0.215KV等，建议空载损耗、负载损耗由供需双方共同商议，因为：例如，低压0.208KV，如果设计要求参照0.4KV的负载损耗标准，生产厂家非标制造是可以满足的。但是，同等容量的变压器，需要用铜量增加20-40%左右，成本上会有15-40%左右的上浮，增加用户投资，影响投入产出比，这一点非常重要。从多个电子行业项目实际情况来看，各个变压器生产厂家都会遇到同样问题，最主要原因是现有的标准定义范围有限，另一方面原因是各方对标准的理解不一致，目前还没有能被各方所接受的权威解释，造成电子行业非标变压器的选型及实际供货可能存在差异，缺乏权威且有效的验证手段。5）电子行业干变能效标识对设计选型符合《GB20052-2020电力变压器能效限定值及能效等级》的干变，可以粘贴相应的能效标识和节能标识。对不属于上述标准的干变，比如20KV，208V或3150KVA及以上的，原则上是不用参照该标准，原则上也是不能粘贴相应的能效标识和节能标识。备注：关于价格对比，仅仅是从成本及卖价角度考虑，未引入TOC（产品全生命周期成本）概念。因为在变压器型号选择上，有多种模型，但目前没有权威并能被客户普遍接受的模型。另外一个重要原因就是客户在投资建设电子厂房的初期，更关注初期投入成本(CAPEX)。07六.结束语随着相关政策出台及部分区域限电影响，选取节能产品已经成为共识。在电子行业中，针对非标变压器占比较大情况，对这类产品到底如何确定型号、参数，目前尚未形成权威的、统一的意见。如果生硬套用新能效标准我们认为并不是最合理的，建议从多角度考虑，即不一味追求低损耗值而忽略成本上升，特别是变压器这种原材料占比大、受原材料市场价格波动影响大的产品，又能更合理且有效的实现整体降低电子厂房能耗的绿色目标。变压器型号/参数的合理选择应成为业主、总包、设计院、制造商等行业参与者持续思考的话题。08客户关爱中心热线：4008101315施耐德电气（中国）有限公司SchneiderElectric(China)Co.,Ltd北京朝阳区望京东路6号SchneiderElectricBuilding,No.6,施耐德电气大厦EastWangjingRd.,ChaoyangDistrict邮编：100102Beijing100102P.R.C.电话：(010)84346699Tel:(010)84346699传真：(010)84501130Fax：(010)84501130www.schneider-electric.cn由于标准和材料的变更，文中所属性和本资料中的图像只有本手册采用生态纸印刷经过我们的业务部门确认以后，才对我们有约束ECATA1068201911
