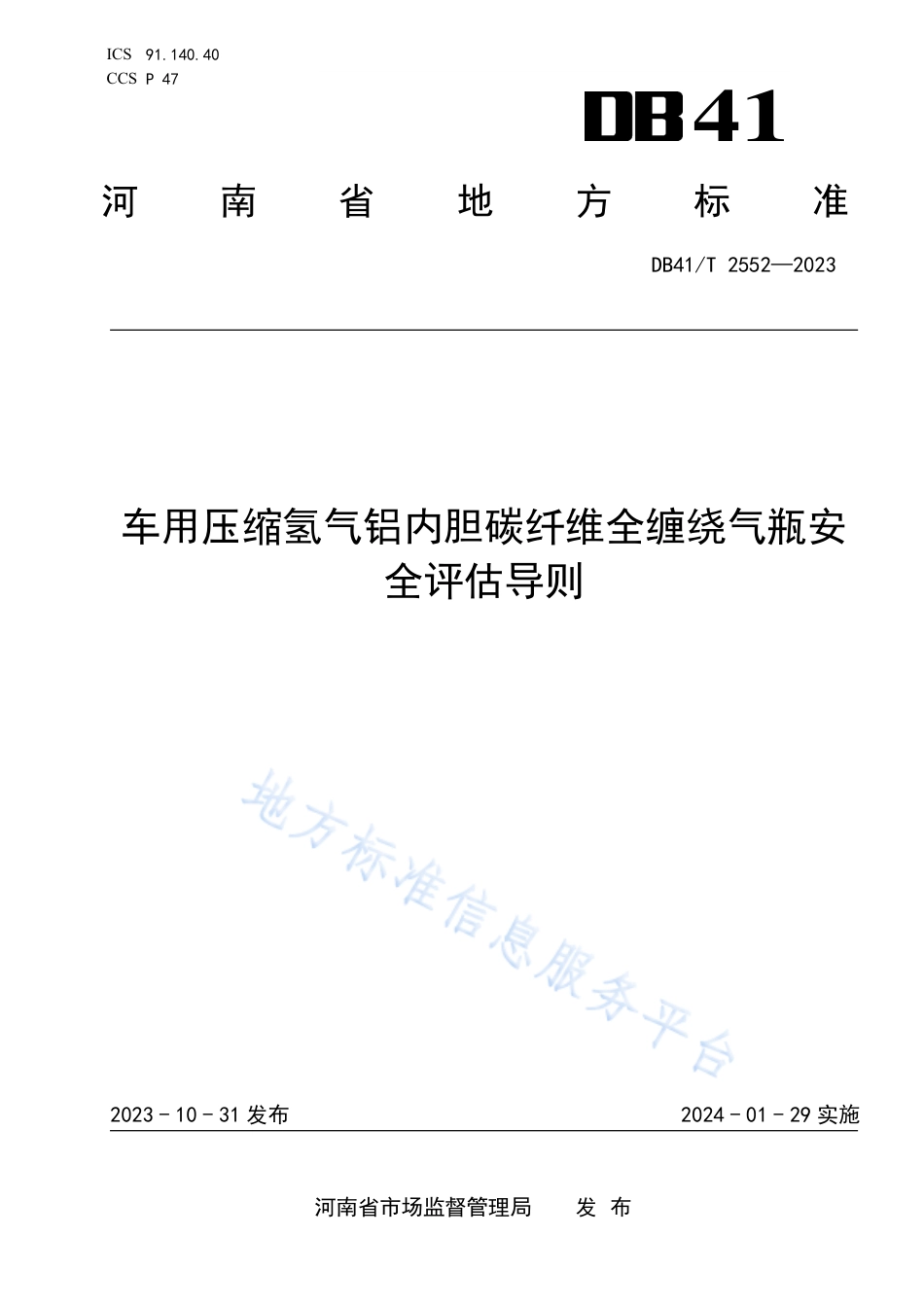

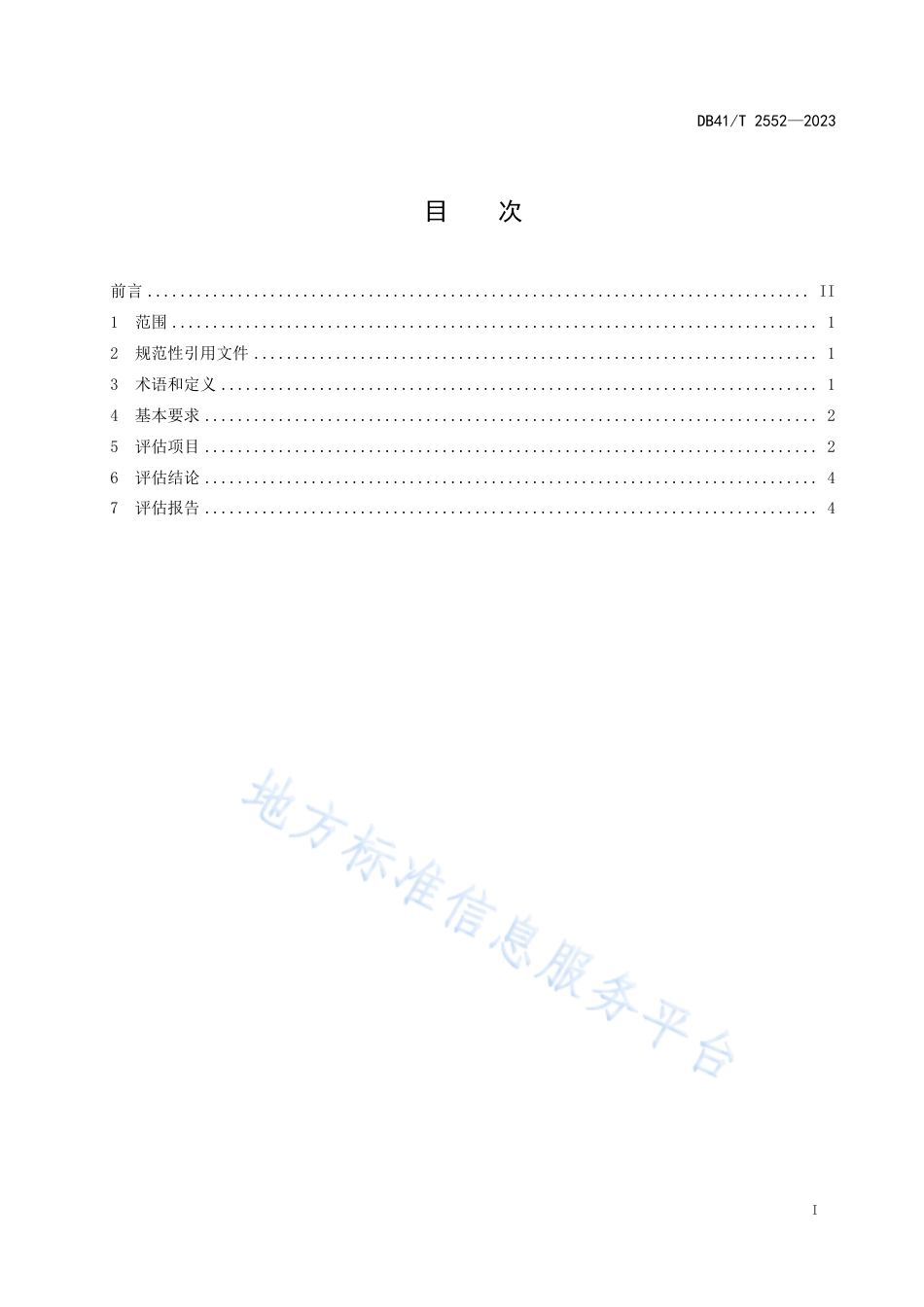

ICS91.140.40CCSP4741河南省地方标准DB41/T2552—2023车用压缩氢气铝内胆碳纤维全缠绕气瓶安全评估导则2023-10-31发布2024-01-29实施河南省市场监督管理局发布DB41/T2552—2023I目次前言.................................................................................II1范围...............................................................................12规范性引用文件.....................................................................13术语和定义.........................................................................14基本要求...........................................................................25评估项目...........................................................................26评估结论...........................................................................47评估报告...........................................................................4DB41/T2552—2023II前言本文件按照GB/T1.1—2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由河南省承压类特种设备标准化技术委员会提出并归口。本文件起草单位:河南省锅炉压力容器检验技术科学研究院。本文件主要起草人:马江东、赵志立、马骏、冯精良、曹治明、刘鹏鹏、娄旭耀。DB41/T2552—20231车用压缩氢气铝内胆碳纤维全缠绕气瓶安全评估导则1范围本文件规定了超过设计使用年限车用压缩氢气铝内胆碳纤维全缠绕气瓶(以下简称气瓶)安全评估的术语和定义、基本要求、评估项目、评估结论和评估报告。本文件适用于公称工作压力不超过70MPa,公称水容积不大于450L,贮存介质为压缩氢气、工作温度不低于-40℃且不高于85℃、固定在道路车辆上用作燃料箱的可重复充装气瓶。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T19624在用含缺陷压力容器安全评定GB/T35544车用压缩氢气铝内胆碳纤维全缠绕气瓶GB/T37166无损检测复合材料工业计算机层析成像(CT)检测方法GB/T38537纤维增强树脂基复合材料超声检测方法C扫描法GB/T38883无损检测主动式红外热成像检测方法GB/T42626车用压缩氢气纤维全缠绕气瓶定期检验与评定GB/T42870无损检测纤维增强聚合物的声发射检测方法和评价准则NB/T47013.9承压设备无损检测第9部分:声发射检测NB/T47013.11承压设备无损检测第11部分:X射线数字成像NB/T47013.14承压设备无损检测第14部分:X射线计算机辅助成像TSG23气瓶安全技术规程TSGZ7001特种设备检验检机构核准规则3术语和定义下列术语和定义适用于本文件。3.1铝内胆在外表面缠绕碳纤维增强层,用于密封气体且可承受或不承受部分压力载荷的无缝铝合金容器。3.2全缠绕用浸渍树脂基体的碳纤维连续在铝内胆上进行螺旋和环向缠绕,使气瓶的环向和轴向都得到增强的缠绕方式。3.3全缠绕气瓶DB41/T2552—20232在铝内胆外表面全缠绕碳纤维增强层,经加温固化成型的气瓶。3.4一级损伤使用中发生的微小损伤。在气瓶表面有较小损伤,但没有纤维破损的现象均可判定为此类损伤。3.5二级损伤损伤程度比一级损伤严重,经处理后不影响气瓶安全使用的损伤。3.6三级损伤影响气瓶安全使用的损伤。4基本要求4.1当气瓶超过设计使用年限,仍有使用价值,气瓶产权单位应当委托气瓶检验机构对气瓶进行安全评估。4.2检验机构须符合TSGZ7001的要求,并经国家特种设备安全监督管理部门核准。4.3评估用的设备、仪器和测量工具等应在检定或者校准有效期内,其精度、量程等应满足评估要求。4.4无损检测人员应持有相应检测项目和级别的资格证书,且有较丰富的缺陷判别及缺陷尺寸测定经验。4.5安全评估应包括资料收集和查阅、使用和管理评估、检验项目、埋藏缺陷的检测、结构完整性评估等。检验项目按GB/T42626的要求执行。4.6安全评...
