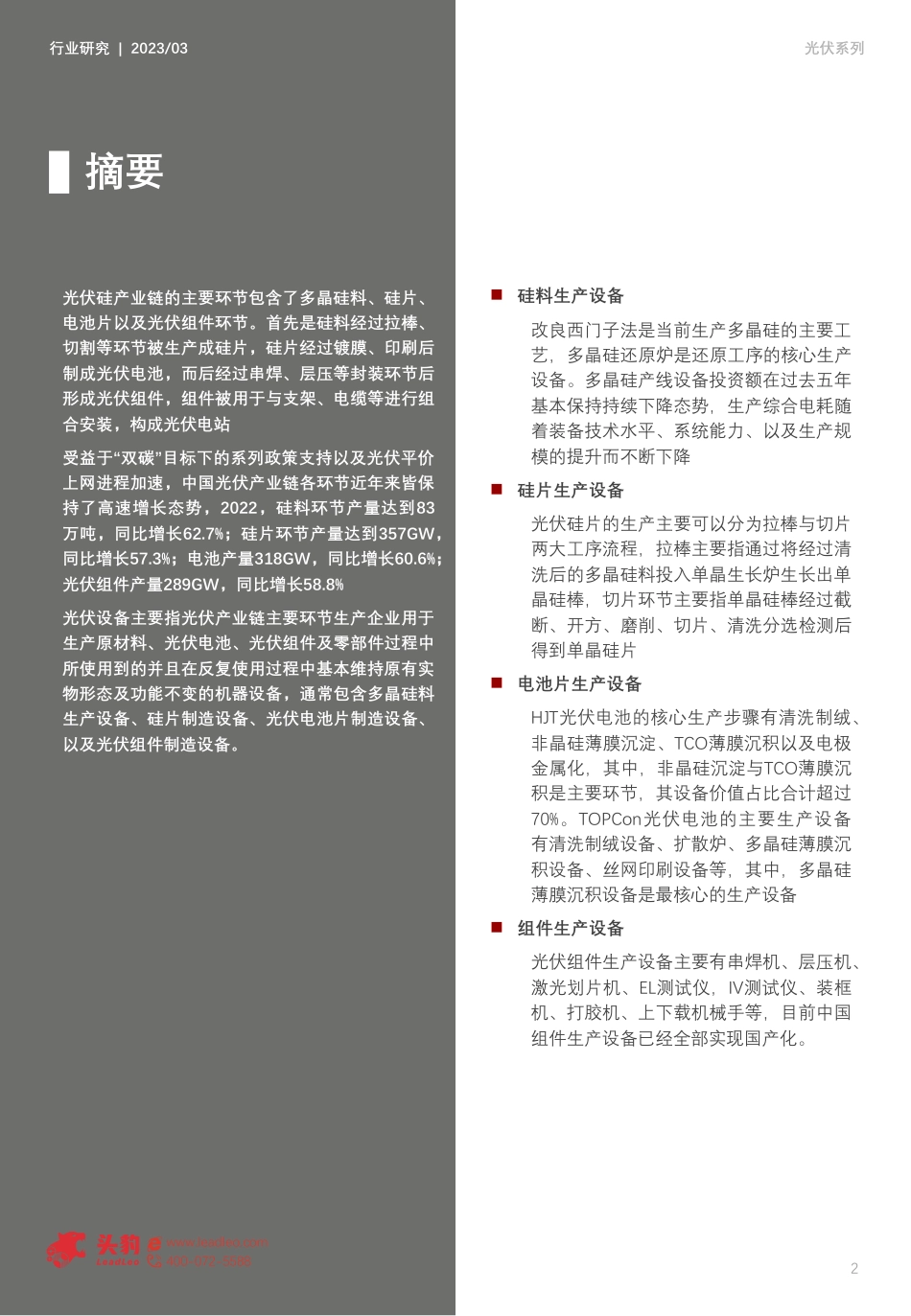

报告提供的任何内容（包括但不限于数据、文字、图表、图像等）均系头豹研究院独有的高度机密性文件（在报告中另行标明出处者除外）。未经头豹研究院事先书面许可，任何人不得以任何方式擅自复制、再造、传播、出版、引用、改编、汇编本报告内容，若有违反上述约定的行为发生，头豹研究院保留采取法律措施、追究相关人员责任的权利。头豹研究院开展的所有商业活动均使用“头豹研究院”或“头豹”的商号、商标，头豹研究院无任何前述名称之外的其他分支机构，也未授权或聘用其他任何第三方代表头豹研究院开展商业活动。www.leadleo.com2023年中国光伏行业系列研究：光伏设备行业研究2023ChinaPhotovoltaicManufacturingMachineIndustryResearch2023年、中国の太陽光発電産業シリーズ研究：太陽光発電シリコン映画産業に関する研究报告标签：光伏设备、长晶炉、还原炉、串焊机主笔人：王浩行业研究|2023/03光伏系列行业研究|2023/03www.leadleo.com400-072-55882摘要◼硅料生产设备改良西门子法是当前生产多晶硅的主要工艺，多晶硅还原炉是还原工序的核心生产设备。多晶硅产线设备投资额在过去五年基本保持持续下降态势，生产综合电耗随着装备技术水平、系统能力、以及生产规模的提升而不断下降◼硅片生产设备光伏硅片的生产主要可以分为拉棒与切片两大工序流程，拉棒主要指通过将经过清洗后的多晶硅料投入单晶生长炉生长出单晶硅棒，切片环节主要指单晶硅棒经过截断、开方、磨削、切片、清洗分选检测后得到单晶硅片◼电池片生产设备HJT光伏电池的核心生产步骤有清洗制绒、非晶硅薄膜沉淀、TCO薄膜沉积以及电极金属化，其中，非晶硅沉淀与TCO薄膜沉积是主要环节，其设备价值占比合计超过70%。TOPCon光伏电池的主要生产设备有清洗制绒设备、扩散炉、多晶硅薄膜沉积设备、丝网印刷设备等，其中，多晶硅薄膜沉积设备是最核心的生产设备◼组件生产设备光伏组件生产设备主要有串焊机、层压机、激光划片机、EL测试仪，IV测试仪、装框机、打胶机、上下载机械手等，目前中国组件生产设备已经全部实现国产化。光伏硅产业链的主要环节包含了多晶硅料、硅片、电池片以及光伏组件环节。首先是硅料经过拉棒、切割等环节被生产成硅片，硅片经过镀膜、印刷后制成光伏电池，而后经过串焊、层压等封装环节后形成光伏组件，组件被用于与支架、电缆等进行组合安装，构成光伏电站受益于“双碳”目标下的系列政策支持以及光伏平价上网进程加速，中国光伏产业链各环节近年来皆保持了高速增长态势，2022，硅料环节产量达到83万吨，同比增长62.7%；硅片环节产量达到357GW，同比增长57.3%；电池产量318GW，同比增长60.6%；光伏组件产量289GW，同比增长58.8%光伏设备主要指光伏产业链主要环节生产企业用于生产原材料、光伏电池、光伏组件及零部件过程中所使用到的并且在反复使用过程中基本维持原有实物形态及功能不变的机器设备，通常包含多晶硅料生产设备、硅片制造设备、光伏电池片制造设备、以及光伏组件制造设备。光伏系列行业研究|2023/03www.leadleo.com400-072-55883◆名词解释-----------------------------------------06◆中国光伏设备行业综述-----------------------------------------07•光伏产业链概况-----------------------------------------08•光伏设备定义-----------------------------------------09◆硅料生产设备-----------------------------------------12•多晶硅生产流程-----------------------------------------13•多晶硅生产设备：还原炉-----------------------------------------14◆硅片生产设备-----------------------------------------14•光伏硅片的生产流程及设备-----------------------------------------14•硅片生产设备：切割设备-----------------------------------------14•硅片生产设备：长晶炉-----------------------------------------14◆电池片生产设备-----------------------------------------14•电池生产设备：电池技术对比-----------------------------------------14•电池生产设备：TOPCon生产流程--------------------------------------...
