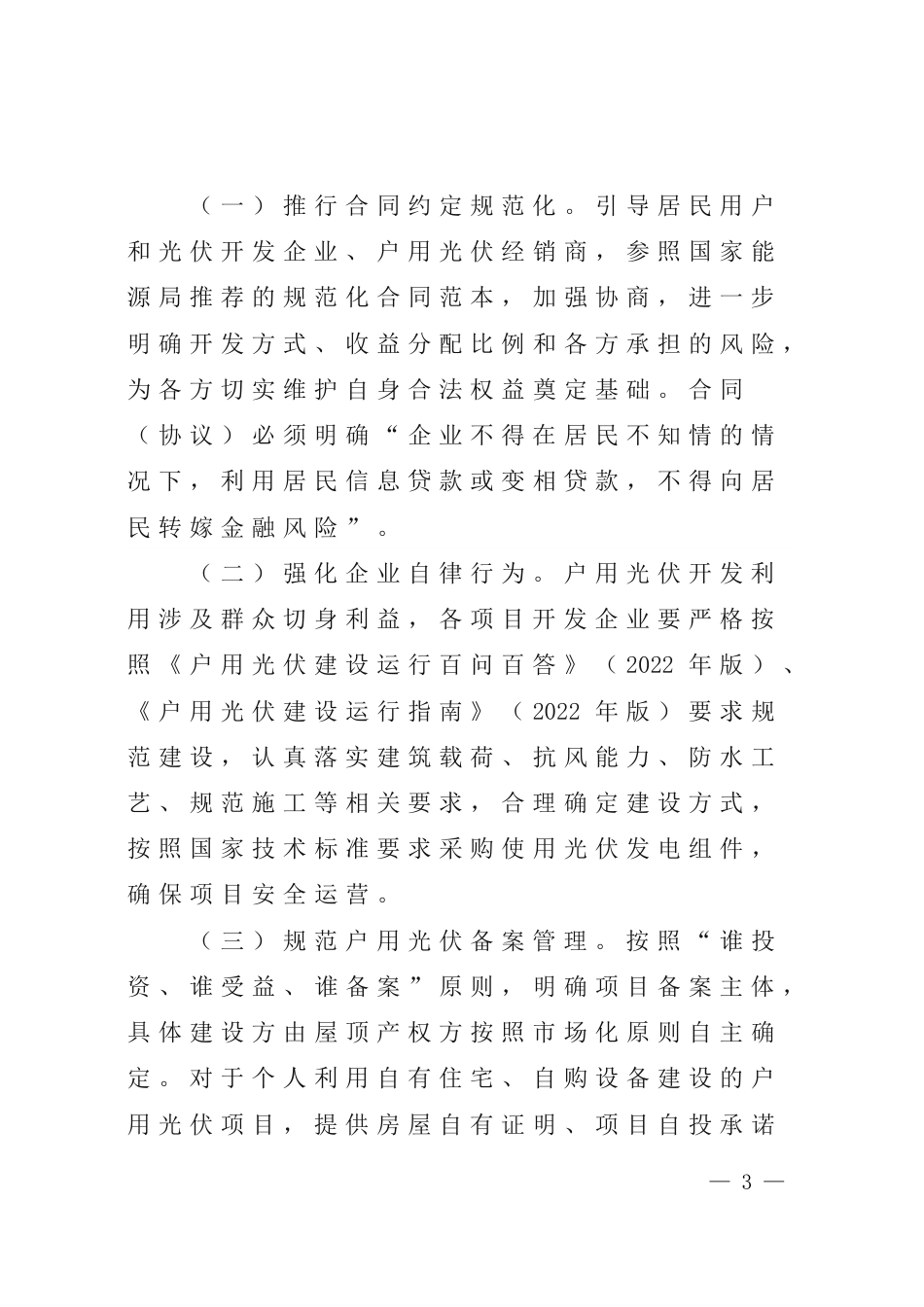

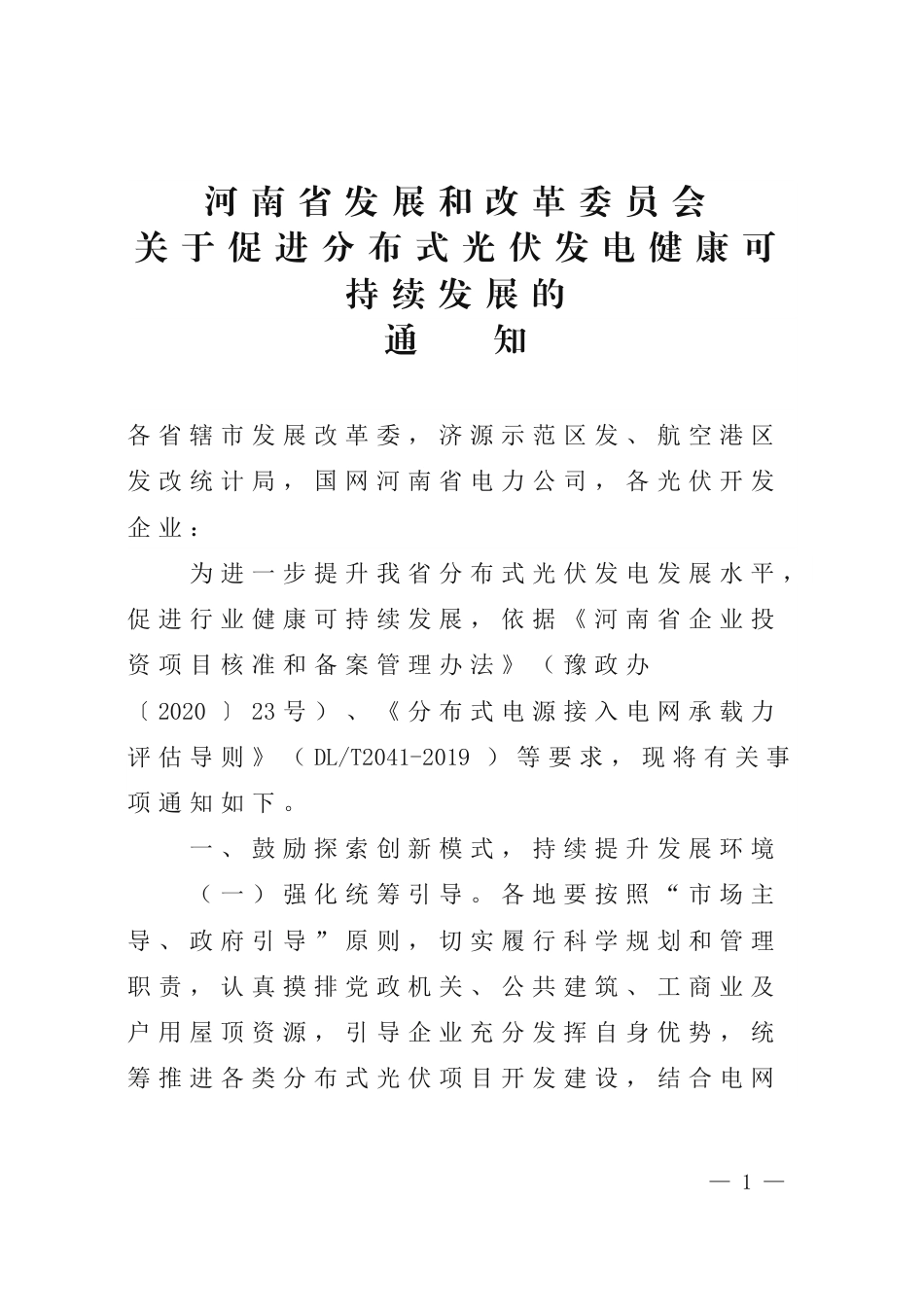

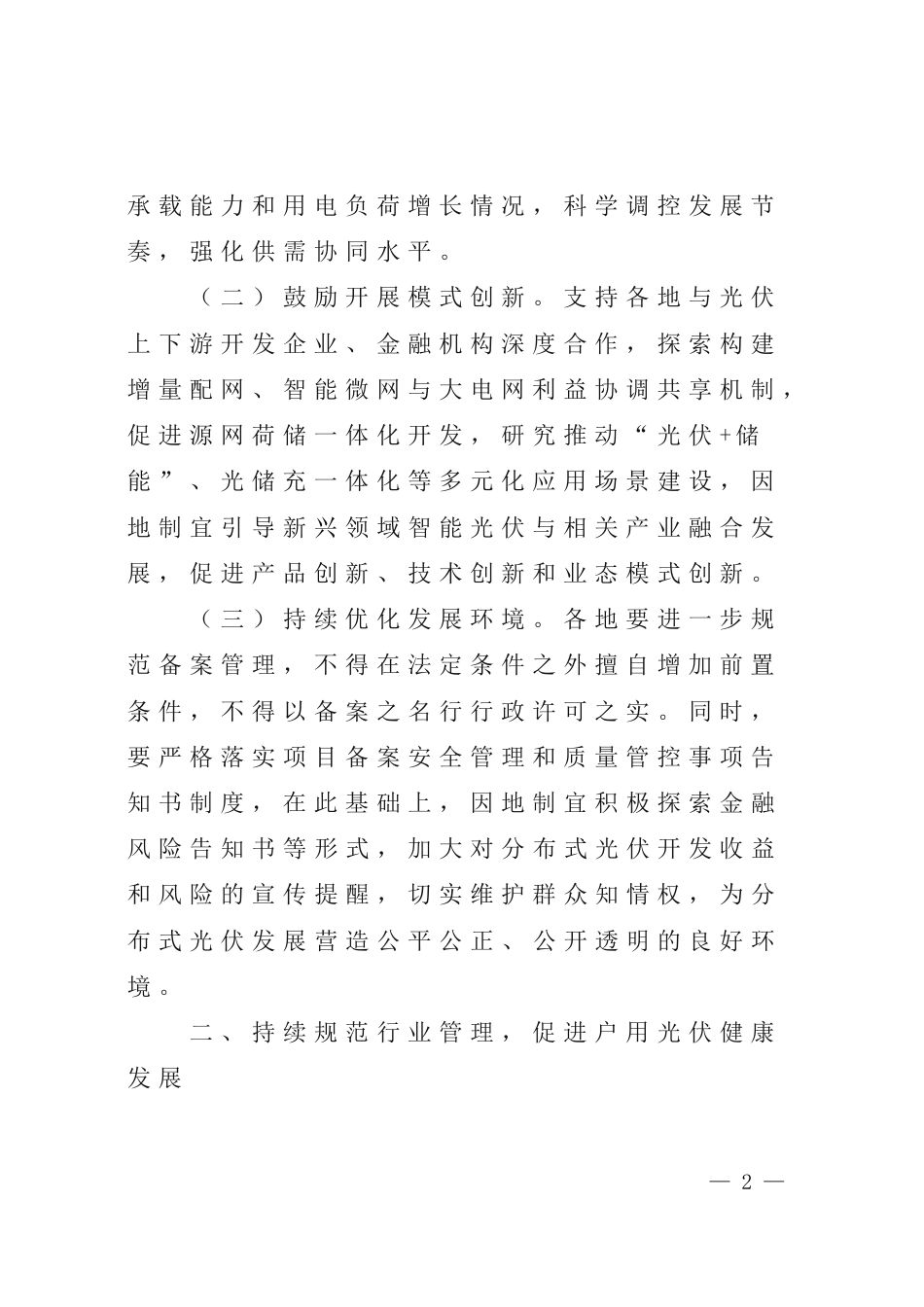

河南省发展和改革委员会关于促进分布式光伏发电健康可持续发展的通知各省辖市发展改革委，济源示范区发、航空港区发改统计局，国网河南省电力公司，各光伏开发企业：为进一步提升我省分布式光伏发电发展水平，促进行业健康可持续发展，依据《河南省企业投资项目核准和备案管理办法》（豫政办〔2020〕23号）、《分布式电源接入电网承载力评估导则》（DL/T2041-2019）等要求，现将有关事项通知如下。一、鼓励探索创新模式，持续提升发展环境（一）强化统筹引导。各地要按照“市场主导、政府引导”原则，切实履行科学规划和管理职责，认真摸排党政机关、公共建筑、工商业及户用屋顶资源，引导企业充分发挥自身优势，统筹推进各类分布式光伏项目开发建设，结合电网—1—承载能力和用电负荷增长情况，科学调控发展节奏，强化供需协同水平。（二）鼓励开展模式创新。支持各地与光伏上下游开发企业、金融机构深度合作，探索构建增量配网、智能微网与大电网利益协调共享机制，促进源网荷储一体化开发，研究推动“光伏+储能”、光储充一体化等多元化应用场景建设，因地制宜引导新兴领域智能光伏与相关产业融合发展，促进产品创新、技术创新和业态模式创新。（三）持续优化发展环境。各地要进一步规范备案管理，不得在法定条件之外擅自增加前置条件，不得以备案之名行行政许可之实。同时，要严格落实项目备案安全管理和质量管控事项告知书制度，在此基础上，因地制宜积极探索金融风险告知书等形式，加大对分布式光伏开发收益和风险的宣传提醒，切实维护群众知情权，为分布式光伏发展营造公平公正、公开透明的良好环境。二、持续规范行业管理，促进户用光伏健康发展—2—（一）推行合同约定规范化。引导居民用户和光伏开发企业、户用光伏经销商，参照国家能源局推荐的规范化合同范本，加强协商，进一步明确开发方式、收益分配比例和各方承担的风险，为各方切实维护自身合法权益奠定基础。合同（协议）必须明确“企业不得在居民不知情的情况下，利用居民信息贷款或变相贷款，不得向居民转嫁金融风险”。（二）强化企业自律行为。户用光伏开发利用涉及群众切身利益，各项目开发企业要严格按照《户用光伏建设运行百问百答》（2022年版）、《户用光伏建设运行指南》（2022年版）要求规范建设，认真落实建筑载荷、抗风能力、防水工艺、规范施工等相关要求，合理确定建设方式，按照国家技术标准要求采购使用光伏发电组件，确保项目安全运营。（三）规范户用光伏备案管理。按照“谁投资、谁受益、谁备案”原则，明确项目备案主体，具体建设方由屋顶产权方按照市场化原则自主确定。对于个人利用自有住宅、自购设备建设的户用光伏项目，提供房屋自有证明、项目自投承诺—3—等相关资料，由电网企业代为备案；对于通过租赁他人屋顶或出租光伏发电设施等方式，以营利为目的的户用光伏项目，以企业名义备案；备案信息中须明确项目投资主体、运维主体。备案主体要对备案信息的真实性、合法性和完整性负责，不得通过隐瞒情况、虚假申报等不正当手段申请备案。各地备案机关要进一步简化备案流程，特别是要进一步加大对企业投资的户用光伏项目支持力度，根据业主意愿，指导当地电网公司为企业提供无偿代备案服务。电网企业应在项目并网前复核设备（包括光伏组件、逆变器等）购置发票与备案主体的一致性，不一致的待完善相关备案信息后方可并网。（四）强化事中事后监管。各地要与电网企业、光伏开发企业（投资主体、运维主体）加强联系，建立定期协同机制，及时协调解决问题、化解矛盾纠纷；要加大政策宣贯力度，针对损害群众利益行为，用足用好信用平台等手段，依法依规从严查处，全力维护户用光伏市场秩序。—4—对已建成并网的存量户用光伏项目，各地要指导电网企业开展项目信息摸排，明确房屋屋顶产权所有人、光伏发电资产所有人，督促光伏发电资产所有人切实履行主体责任，落实项目运维、安全责任单位，推动形成“问有人解、事有人管、责有人担”良好局面。摸排汇总报备等工作于2023年底前完成。三、提升分布式光伏调节能力，促进网源协同发展（一）认真落实接入承载力评估要求。各地组织电网企业开展区域内分布式光伏承载力评估和可接入容量测算，明确分布式光伏开发红、黄、绿区域，按季度向社会公布，并适时缩短测算公布周期；优先支持绿色区域内的分布式光伏项目，黄色、红色区域内的分布式光伏项目，待落实消纳条件后，再行开发建设。电网企业要充分利用信息化手段，加快新能源云平台应用建设，为查询信息、发布结果提供便捷服务。我委将按照国家要求积极推动分布式光伏承载力评估等相关抽查评估工作。—5—（二）持续提升承载能力。各地要组织当地电网企业、光伏开发企业，制定分布式光伏承载力提升工作方案，通过科学合理规划电网建设、合理规划储能设施建设、实施汇流升压接入等措施，切实提高分布式光伏接入承载能力。鼓励光伏开发企业在红色、黄色区域采取整体规划、统筹开发模式，改善区域电网承载能力，创新分布式光伏应用场景。（三）坚持就地就近消纳。依据分布式光伏接入电网承载力评估结果，合理安排即期分布式光伏开发规模，各级电网主变（配变）所接入的光伏容量（含已备案在建或待建容量）不应超过设备额定容量的80%。鼓励户用光伏“自发自用、余电上网”、工商业光伏“全部自发自用”，实现用户侧就近就地消纳，提升分布式光伏发电效益，减小公共电网运行压力。（四）规范涉网技术标准。依据国家和行业相关标准，我委组织国网河南省电力公司以及相关科研设计单位，编制了《河南省分布式光伏接入电网技术规范（试行）》（详见附件），要落实文件要求，规范分布式光伏发电项目的通信、—6—保护、计量、自动化等技术标准，接受统一调度，公平参与电力系统运行调节和调峰辅助服务市场，促进网源协同互动。各地可针对本地实际情况，制定实施细则，推动分布式光伏发电健康可持续发展。在工作过程中，发现问题及时上报。本通知自印发之日起实施。附件：河南省分布式光伏接入电网技术规范（试行）2023年10月31日附件—7—河南省分布式光伏接入电网技术规范（试行）—8—目录1总体要求1.1适用范围..............................................................................91.2基本规定..............................................................................91.3规范性引用文件..........................................................102系统一次2.1总体原则............................................................................122.2分布式电源承载力.....................................................122.3接入电压等级及场景...............................................132.4并网点选择......................................................................142.5主要设备选型................................................................153储能推荐场景3.1总体要求............................................................................193.2技术要求............................................................................194继电保护及安全自动装置4.1总体要求............................................................................204.2涉网保护配置要求.....................................................204.3涉网保护的校核及备案内容..............................215调度自动化5.1总体要求............................................................................23—9—5.2数据采集范围................................................................235.3远动系统............................................................................245.4功率控制要求................................................................255.5安全防护............................................................................255.6其它要求............................................................................256系统通信6.1总体要求............................................................................276.2通信通道要求................................................................276.3通信方式............................................................................276.4通信设备供电................................................................286.5通信设备布置................................................................287计量7.1总体要求............................................................................297.2计量点设备配置原则...............................................298涉网性能8.1总体原则............................................................................328.2频率适应性......................................................................328.3电压适应性......................................................................338.4功率因数............................................................................348.5电能质量及防孤岛.....................................................359分布式光伏典型接网方案—10—9.1380/220伏接网方案..........................................................379.210千伏接网方案.............................................................419.335千伏接网方案.............................................................47附录1相关定义............................................................................53附图1并网点、公共连接点和产权分界点示意.54—11—1总体要求1.1适用范围1.1.1根据《国家能源局关于印发分布式光伏发电项目管理暂行办法的通知》（国能新能〔2013〕433号）、《国家能源局关于2019年风电、光伏发电项目建设有关事项的通知》（国能发新能〔2019〕49号），分布式光伏发电是指在用户所在场地或附近建设运行，以用户侧自发自用为主、多余电量上网且在配电网系统平衡调节为特征的光伏发电设施，主要包括户用光伏发电项目和工商业分布式光伏发电项目两大类。1.1.2本技术规范适用于以35千伏及以下电压等级接入电网的分布式光伏项目，未尽事宜按照国家及行业有关标准执行。1.1.3本技术规范规定了分布式光伏发电项目系统接入方案、设备选型、涉网性能、调度自动化、继电保护及安全自动装置、系统通信、计量应遵循的技术原则。1.2基本规定1.2.1分布式光伏开发应优先就近消纳、就地—12—平衡，避免远距离、跨区域送电，与开发区域内电网建设发展、用电负荷增长相协调。1.2.2各县（区）进行光伏开发应编制整体开发方案，并取得电网企业消纳意见，其中分布式光伏开发总规模应满足《分布式电源接入电网承载力评估导则》（DL/T2041-2019）等国家和行业标准要求，避免向220千伏及以上电网反送电。1.2.3分布式光伏应当落实《电力系统安全稳定导则》、《电力系统网源协调技术规范》等相关国家和行业标准要求，承担起成为合格电源的责任和义务，参与电力系统运行调节，并按照“光伏+储能”等方式进行开发，确保具备一次调频等相关调节能力。1.2.4为确保电力系统安全稳定运行，分布式光伏发电系统制造商、集成商、安装单位均不得自行预留远方控制接口、保留相应能力。1.3规范性引用文件GB/T37408-2019光伏发电并网逆变器技术要求GB/T33593-2017分布式电源并网技术要求GB/T29319-2012光伏发电系统接入配电网技术规定—13—GB/T19939-2005光伏系统并网技术要求GB/T19862-2016电能质量监测设备通用要求GB/T14549-93电能质量公用电网谐波GB/T15543-2008电能质量三相电压不平衡GB/T24337-2009电能质量公用电网间谐波GB/T36572-2018电力监控系统网络安全防护导则GB/T22239-2019信息安全技术网络安全等级保护基本要求GB/T14285-2006继电保护和安全自动装置技术规程GB/T33982-2017分布式电源并网继电保护技术规范GB/T17215.322-2008交流电测量设备特殊要求NB/T32004-2018光伏并网逆变器技术规范DL/T2041-2019分布式电源接入电网承载力评估导则DL/T5003-2017电力系统调度自动化设计规程DL/T584-20173kV〜110kV电网继电保护装置运行整定规程DL/T448-2016电能计量装置技术管理规程—14—DL/T614-2007多功能电能表DL/T698-2017电能表信息采集与管理系统Q/GDW11147-2017分布式电源接入配电网设计规范Q/GDW1480-2015分布式电源接入电网技术规定Q/GDW11442-2015通信电源技术、验收及运行维护规程Q/GDW625-2013配电自动化建设与改造标准化设计技术规定Q/GDW380.2-2009电力用户用电信息采集系统管理规范Q/GDW10650.2-2021电能质量监测技术规范第2部分：电能质量监测装置Q/GDW1650.3-2014电能质量监测技术规范第3部分：监测终端与主站间通信协议豫发改新能源〔2021〕721号关于印发《河南省加快推进屋顶光伏发电开发行动方案》的通知国家电网办〔2021〕564号《国家电网有限公司关于印发积极支持科学服务整县屋顶光伏开—15—发工作指引的通知》—16—2系统一次2.1总体原则2.1.1分布式光伏发电项目接入电网电压等级的选取，应按照安全性、灵活性、经济性的原则，根据分布式光伏开发容量、导线载流量、上级变压器及线路可接纳能力、所在地区配电网情况、周边负荷分布和电源规划情况，经综合比选确定。2.2分布式电源承载力2.2.1分布式电源承载力评估应基于电力系统现状和规划，依据《分布式电源接入电网承载力评估导则》（DL/T2041-2019）开展，评估结果应至少包含评估等级、可开放容量、评估结果图。2.2.2承载力评估等级为绿色的区域，推荐分布式光伏接入。2.2.3承载力评估等级为黄色的区域，分布式光伏承载力已接近饱和，按照DL/T2041-2019要求，确需接入的项目应开展专项分析。2.2.4承载力评估等级为红色的区域，按照DL/T2041-2019要求，在承载力得到有效改善前，暂停新增分布式电源接入。—17—2.2.5对于黄色、红色区域，通过加大电能替代力度、优化用电负荷曲线、合理布局储能设施、汇集升压接入等方式可提升接入能力。通过配置储能提升承载力的，一般黄色区域不低于项目装机容量15%、2小时，红色区域不低于项目装机容量20%、2小时。2.3接入电压等级及场景2.3.1装机容量在0.4兆瓦及以下时，采用220/380伏电压等级并网。根据居民住宅进户线载流量和可靠供电要求，合理确定接入用户内部电网的装机容量，充分发挥既有进户线作用；当装机容量超过进户线载流量时，经技术经济比较，可将全部装机或超出容量部分，采用专线汇集就近接入配变低压侧母线、分支箱或低压主干线，一般不改造进户线。当同一配变供电范围内开发规模超过低压网用电负荷且引起配变反向重过载或用户过电压时，可采用专变汇集升压后接入10千伏电网。2.3.2单个接入点装机容量在0.4兆瓦和6兆瓦之间时，采用10千伏电压等级并网。规模较大的整村光伏以及第三方开发的工业园区项目宜采用专—18—线汇集升压方式接入10千伏公用电网。2.3.3装机容量在6兆瓦和20兆瓦之间，村庄规模较大或多个村连片开发、仓储物流园区等区域，经技术经济论证，可采用一回或多回10千伏线路接入公用电网变电站10千伏母线，也可通过一回35千伏专线接入公用电网变电站母线，或T接35千伏线路。—19—表2.1分布式光伏接入电压等级建议表单个并网点容量并网电压等级0.4兆瓦及以下220/380伏0.4兆瓦-6兆瓦10千伏6兆瓦-20兆瓦35千伏注：最终并网电压等级应根据电网条件，通过技术经济论证确定，规模化开发项目优先汇集接入。2.4并网点选择2.4.135千伏并网点选择a）全额上网的分布式光伏，可通过一回35千伏专线接入公用电网变电站母线，或T接35千伏线路。b）余电上网（接入用户电网）的分布式光伏，可通过1回或多回线路接入用户35千伏母线。2.4.210千伏并网点选择a）全额上网的分布式光伏可专线接入公共电网变电站l0千伏母线，公共电网开关站、环网室（箱）、配电室10千伏母线等，可T接接入公共电网10千伏线路。b）余电上网（含全额自发自用）的分布式光—20—伏可专线接入用户开关站、环网室（箱）、配电室或箱变10千伏母线等。c）当并网点与所接入用户母线之间距离很短时，可在分布式光伏与用户母线之间只装设一个开关设备，并将相关保护配置于该开关。2.4.3380/220伏并网点选择a）全额上网的分布式光伏，可接入公共电网配电箱出线开关，T接接入公共电网架空线路，可接入配电室、箱变低压出线开关等。当并网点与公共连接点之间距离很短时，可在分布式光伏与公共连接点之间只装设一个开关设备，并将相关保护功能集成于该开关。b）余电上网（含全额自发自用）的分布式光伏专线接入用户配电箱/架空线路、用户配电室、箱变或柱上变低压母线等。2.4.4分布式光伏接入用户内部时，光伏业主与供电用户应为同一主体，非同一主体时应采用合同能源管理方式接入运营。2.4.5在考虑设备承载力基础上，一个公共电网变电站宜选择部分10千伏线路集中接入，提升电网三道防线措施的适应性。—21—2.5主要设备选型2.5.1配电变压器选择a）分布式光伏接入低压公用电网时，为保障用户供电安全和电能质量，原则上不更换现有公用配电变压器。公用配电变压器容量应根据供电区域内最大负荷选取，当分布式光伏接入容量超出分布式电源承载力范围时，鼓励采用汇集后升压接入方式，当不能满足调压或电压质量要求时，可采用有载调压变压器。b）分布式光伏采用汇集升压方式时，考虑变压器功率因数和适当裕度，场站内升压变压器容量一般按照光伏装机容量的1~1.1倍选取。c）分布式光伏接入用户内部电网时，用户升压变配置原则按照国家有关标准执行；在接入重要用户或对电能质量要求高的用户内部电网时，可采用专变（隔离变、升压变）接入其内部配电系统。2.5.2导线选择a）导线截面宜综合考虑分布式光伏开发潜力、负荷发展需求等因素一次选定，并与变压器容量、台数相匹配。—22—b）分布式光伏送出线路导线截面选择需根据所需送出的容量、并网电压等级选取，并考虑分布式光伏发电效率等因素，接入公网时应结合本地配电网规划与建设情况选择适合的导线，一般按持续极限输送容量选择。c）汇集后接入主干线路的送出导线截面应根据各汇集线路持续极限输送容量之和选择。2.5.3断路器选择a）10~35千伏断路器型式及要求分布式光伏并网点应安装易操作、可闭锁、具有明显开断点、带接地功能、可开断故障电流、具备失压跳闸及检有压合闸功能的断路器。根据短路电流水平选择设备开断能力，并需留有一定裕度，10千伏一般宜采用20千安或25千安，35千伏一般宜采用31.5千安或25千安。断路器宜具有“三遥”功能并满足相应通信规约要求。b）380伏/220伏断路器型式及要求分布式光伏并网点应安装易操作、具有明显开断指示、可开断故障电流能力，具备失压跳闸、低电压闭锁合闸等功能的断路器。根据短路电流水平选择设备开断能力，并留有一定裕度，应具—23—备电源端与负荷端反接能力。与电能表配套实现并离网控制的断路器，应同时满足《Q/GDW11421-2020电能表外置断路器技术规范》技术要求。c）当分布式光伏并网公共连接点为负荷开关时，应改造为断路器。2.5.4并网逆变器选择a）并网逆变器应严格执行现行国家、行业标准中规定的包括元件容量、电能质量和防孤岛等方面要求。b）并网逆变器应具备与本地能量管理系统、台区智能融合终端、调度自动化、用电信息采集、配电自动化等系统通信的功能，采用国家或行业（团体）标准规定的主流通信协议规约，至少预留1路独立通信接口供电力调度机构使用。c）并网逆变器应具备有功、无功功率调节功能，并能够根据调度指令调节功率输出，输出功率偏差及功率变化率不应超过调度机构的给定值。2.5.5电能质量监测装置a）变电站供电区域内分布式光伏总容量超过所有主变总容量25%的主变高低压侧，以及10（6）千伏~35千伏并网的分布式光伏的接入的—24—变电站出线，应装设满足Q/GDW10650.2和Q/GDW10650.3要求的专用电能质量监测终端，监测指标的测量方法与测量准确度应满足A级要求。b）380/220伏低压光伏总容量超过配变额定容量25%以上的配变低压侧，应装设具备部分电能质量指标测量功能的非专用终端，例如台区智能融合终端、智能电能表等，监测指标的测量方法与测量准确度应满足Q/GDW10650.2规定的S级（含）以上要求。c）电能质量监测数据应远程传送至省级监测主站，历史数据至少保存一年。—25—3储能推荐场景3.1总体要求3.1.1储能是提升电力系统灵活性、经济性和安全性的重要手段，是提高风、光等可再生能源消纳水平的关键技术。拟通过建设储能提升承载能力的开发企业要结合开发时序、当地用电负荷发展情况，通过共享储能和分布式储能并举，促进分布式光伏就地就近消纳。3.1.2鼓励光伏开发企业、设备生产企业等各类市场主体创新新型储能应用场景，在社区、台区建设与分布式光伏并网电压等级相适应的储能设施，提升分布式光伏就地消纳水平；按照《河南省人民政府办公厅关于加快新型储能发展的实施意见》（豫政办〔2023〕25号）相关要求，由企业自行选择执行配建或独立储能相关支持政策；支持分散建设的储能设施通过“虚拟电厂”等形式参与各类电力市场交易。3.2技术要求3.2.1储能设施优先在分布式光伏主要并网点集中建设，优先采用380伏并网，以解决光伏台区—26—就地无法消纳、电压偏差、设备重过载等问题。3.2.2储能设施宜以不出现长时间大规模反送、不增加系统调峰负担为原则，综合考虑开发规模、负荷特性、分布式电源承载力等因素，确定储能配置容量。3.2.3储能设施充放电次数、容量衰减、消防安全等应符合有关技术和管理要求。—27—4继电保护及安全自动装置4.1总体要求4.1.1继电保护及安全自动装置配置应满足可靠性、选择性、灵敏性和速动性的要求，其技术条件应符合现行国家标准《继电保护和安全自动装置技术规程》（GB/T14285)、《3kV~110kV电网继电保护装置运行整定规程》（DL/T584)、《低压配电设计规范》（GB50054)、《光伏发电站接入电力系统技术规定》（GB/T19964）和《分布式电源并网继电保护技术规范》（GB/T33982）的要求。4.1.2分布式光伏应具有在电网故障及恢复过程中的自保护能力。4.1.3分布式光伏的接地方式应与电网侧的接地方式相适应，并应满足人身设备安全和保护配合的要求。4.1.4分布式光伏应具备快速监测孤岛且立即断开与电网连接的能力。变流器配置的防孤岛保护动作时间应符合电网侧备自投和线路重合闸配合要求。4.1.5分布式光伏切除时间应符合线路保护、—28—重合闸、备自投等配合要求，以避免非同期合闸。4.2涉网保护配置要求4.2.110~35千伏电压等级接入线路保护a）分布式光伏采用专用送出线路接入系统时，应配置阶段式（方向）过流保护、故障解列。若根据系统要求需要采用全线速动保护时，应配置光纤纵联差动保护。b）分布式光伏采用T接线路接入系统时，应配置阶段式（方向）过流保护、故障解列；当过流保护无法整定或配合困难时，可配置多端纵联差动保护。c）分布式光伏经开关站（配电室、箱变）接入系统时，应配置阶段式（方向）过电流保护、故障解列。4.2.2380/220伏电压等级接入线路保护分布式光伏以380/220伏电压等级接入电网时，并网点和公共连接点的断路器应应具备短路瞬时、长延时保护功能和分励脱扣、欠压脱扣功能。4.2.3重合闸a）专线接入的分布式光伏，应在系统接入审查时与用户商定线路采用的重合闸方式。当无线—29—路PT或线路PT安装困难时，可商定采用停用重合闸方式；当重合闸投入时，应安装线路PT并采用检无压或检同期重合方式。b）T接接入的分布式光伏线路，重合闸应考虑与分布式光伏侧故障解列、防孤岛保护的配合。重合闸方式宜采用检同期、检无压方式，无线路PT时可能引起非同期合闸的，宜停用线路重合闸。4.3涉网保护的校核及备案内容4.3.1分布式光伏接入电网后，应根据相关技术规程、电网运行情况、设备技术条件及电网调控机构下发的系统等值阻抗和边界定值限额，做好对所辖设备的整定值校核工作。当电网结构、设备参数和短路电流水平发生变化时，应及时校核相关涉网保护的配置和定值，避免发生保护不正确动作。4.3.2接入10kV（6kV）～35kV配电网的分布式电源涉网保护定值应报所接入电网调控机构备案，备案包括如下内容。a）并网点开断设备技术参数；b）保护功能配置；c）故障解列定值；d）逆变器防孤岛保护定值及逆变器控制策略；e）阶段式过电流保护定值及整定书（含中间计算过程）；f）—30—纵联差动保护定值（配置多端纵联差动保护）；g）重合闸相关定值。—31—5调度自动化5.1总体要求5.1.1分布式光伏应实现“可观、可测、可调、可控”。通过10~35千伏电压等级接入的分布式光伏应采用直采直控方式。通过380/220伏电压等级接入的分布式光伏的监控方式可根据各地区现有主站系统现状、光伏开发模式，因地制宜选取，宜采用群调群控方式。5.1.2通过10~35千伏电压等级接入的分布式光伏，当接入容量超过10兆瓦时，应配置光伏发电功率预测系统，系统应具有中期、短期、超短期光伏发电功率预测功能。5.2数据采集范围5.2.1分布式光伏数据采集范围应包括遥测、遥信、电能量信息，可包括电能质量监测数据、环境监测仪数据（温度、湿度、光照直辐射、光照散辐射）等。5.2.2通过10~35千伏电压等级接入的分布式光伏（含自发自用和直接接入公用电网）应至少具备表5.1中的遥测、遥信、电能量、电能质量监测—32—信息，具备条件时宜上传环境监测仪数据。5.2.3通过380/220伏电压等级接入的分布式光伏应至少具备上传电流、电压、有功功率、无功功率、电能量和并网点开关位置信息。分布式光伏数据采集应满足实时性和精度要求。表5.1分布式光伏数据采集范围数据类型数据采集范围实时遥测并网点电压、电流、有功功率、数据遥信无功功率、功率因数等并网点开关位置、事故总信号（有条件）、主要保护动作信息等非实时数据（电能量数发电量、产权分界处电能量据）电能质量数并网点处谐波、电压波动和闪据变、电压偏差、三相不平衡、直流分量等其他数据环境监测仪数据（为功率预测做—33—数据类型数据采集范围数据支撑）5.3远动系统5.3.1通过35千伏电压等级接入的分布式光伏应配置双套调度数据网设备，远动信息通过调度数据专网接入调度自动化主站。5.3.2通过10千伏电压等级接入的分布式光伏远动信息上传经远动终端，应采用调度数据专网方式或5G虚拟专网通信方式，接入相应的调度自动化主站。5.3.3通过380/220伏电压等级接入的分布式光伏经集中器或智能融合终端，可采用无线公网通信方式接入相应的用电信息采集系统或配电自动化等主站，同时应采取信息通信安全防护措施，满足信息安全防护要求。5.3.4调度自动化系统可通过与用电信息采集系统、配电自动化等主站交互的方式满足380/220伏电压等级接入的分布式光伏可观可测可调可控要求。5.3.5通信方式和信息传输应符合相关标准的—34—要求，与调度自动化系统专网通信应采用DL/T634.5104通信协议。5.4功率控制要求5.4.1分布式光伏应具备远程功率控制技术措施，具备遥控和遥调功能，可执行调度机构下发的远方控制解/并列、启停和发电功率指令。5.4.2分布式光伏应具备有功功率连续平滑调节的能力，能够接收并自动执行调度部门发送的有功功率及有功功率变化的控制指令，其调节速度和控制精度应能满足调度部门有功功率调节的要求。5.4.3分布式光伏应能根据调度部门指令，自动调节其发出（或吸收）的无功功率，控制并网点电压在正常运行范围内，其调节速度和控制精度应能满足电力系统电压调节的要求。5.5安全防护5.5.1信息安全防护应满足国家发展和改革委员会2014年第14号令《电力监控系统安全防护规定》、《电力监控系统网络安全防护导则》（GB/T36572）及《信息安全技术网络安全等级保护基本要求》（GB/T22239）的要求，满足安全分—35—区、网络专用、横向隔离、纵向认证要求。5.6其它要求5.6.1通过35千伏电压等级接入的分布式光伏，其涉网自动化设备应配置独立时钟，支持北斗及GPS对时；通过10千伏电压等级接入的分布式光伏可采用相应调度自动化主站系统规约对时方式；通过380/220伏电压等级接入的分布式光伏，相关设备应能够支持所接入主站系统的规约对时。5.6.2通过35千伏电压等级接入的分布式光伏应设置UPS交流电源，供调度数据网设备、远动装置、关口电能表、电能量终端服务器等使用。通过10千伏电压等级接入的分布式光伏可根据负荷情况配置UPS交流电源。—36—6系统通信6.1总体要求通信应适应电网调度运行管理规程及营销信息采集规范的要求。通信设备选型应与现有通信网络设备兼容，保持网络完整性。6.2通信通道要求6.2.1应根据分布式光伏的规模、电压等级、接入方式、调度关系、继电保护、用电信息采集等需求，确定通道要求。6.2.2通信通道应具备故障监测、通道配置、性能检测、安全管理、资源统计等维护管理功能。6.3通信方式6.3.1通过35千伏电压等级接入的分布式光伏，通信通道应具备实时上传分布式光伏运行工况数据与接收调度控制指令的能力，应采用光纤通信方式。6.3.2通过10千伏电压等级接入的分布式光伏，根据公共连接点所在区域光纤专网通信通道和无线专网等覆盖情况，优先采用光纤通信方式。6.3.3通过380/220伏电压等级接入的分布式光—37—伏业务终端（采集器、智能断路器、智能电表等设备），应支持RS485、HPLC、HPLC/RF双模等通信方式，实现与逆变器、台区智能融合终端、集中器等装置的信息交互。具体通信方式根据各地区现有主站系统现状、光伏开发模式，因地制宜选取。6.4通信设备供电6.4.1通信设备电源性能应满足《通信电源技术、验收及运行维护规程》（Q/GDW11442)的相关要求。6.4.2通信设备供电应与其它设备统一考虑。6.5通信设备布置通信设备宜与其它二次设备合并布置，并考虑通信设备防雷接地及电磁隔离要求。—38—7计量7.1总体要求7.1.1全额上网的分布式光伏应在供用电设施产权分界处、发电量计量点设置计量表计。7.1.2余电上网的分布式光伏，应在供用电设施产权分界处、发电量计量点、用户自用电处设置计量表计。7.1.3通过10～35千伏电压等级接入的分布式光伏，应在产权分界点按主副配置关口计量表，主、副表应有明确标志，采用同型号、同规格、准确度相同的表计和专用计量柜（箱）。7.2计量点设备配置原则7.2.1计量表计配置标准和技术要求参照《电能计量装置技术管理规程》（DL/T448-2016）。电能表技术性能符合《交流电测量设备特殊要求第22部分：静止式有功电能表（0.2S级和0.5S级）》（GB/T17215.322-2008）和《多功能电能表》（DL/T614-2007）的要求。7.2.2电能表宜配有不少于两个标准通信接口，具备数据本地通信功能，可通过采集终端实现远—39—传功能，接入用电信息采集系统主站。容量100kVA及以上的余额上网用户采用三表法100kVA以下余额上网用户沿用两表法；全额上网用户沿用单表法配置。电能表通信协议应采用DL/T698.45协议。电能表接入方向应以实际用电性质为准，用电（用网）为正，发电（上网）为负。7.2.3用电信息采集终端技术要求用电信息采集终端应满足DL/T698.45-2017通信协议要求，能够采集电能表中负荷曲线、零点冻结值、告警事件等电能表中形成的数据，并传送至主站；具有接受唯一主站对时命令等功能，能够给电能表发布对时等命令。7.2.4计量用电流、电压互感器a）通过10～35千伏电压等级接入的分布式光伏，计量用互感器的二次计量绕组应专用，不得接入与电能计量无关的设备。b）电能计量装置应配置专用的整体式电能计量柜（箱），电流、电压互感器宜在一个柜内，在电流、电压互感器分柜的情况下，电能表应安装在电流互感器柜内。c）电流互感器和电压互感器精度要求—40—10千伏：关口计量电能表准确度等级应为有功准确度等级不低于C（0.5S）级，无功准确度等级不低于2.0级，电流互感器、电压互感器的准确度等级应分别不低于0.5S、0.5级。存在直流分量的发电计量点，应配置抗直流分量的电流互感器。380/220伏：8千瓦及以下宜采用三相电能表，单相电能表准确度等级不低于A(2.0)级，三相电能表准确度等级不低于B(1.0)级；8千瓦〜30千瓦应采用三相电能表，准确度等级不低于B(1.0)级；30千瓦以上应经互感器接入釆用三相电能表，其电能表准确度等级不低于C(0.5S)级，互感器准确度等级不低于0.5S。—41—8涉网性能8.1总体原则8.1.1分布式光伏电压/频率适应性、高/低电压穿越能力应符合《光伏发电并网逆变器技术要求》（GB/T37408)、《光伏并网逆变器技术规范》（NB/T32004）、《分布式电源并网技术要求》（GB/T33593)、《光伏发电系统接入配电网技术规定》（GB/T29319)。8.1.2分布式光伏向所接入的配电网送出电能的质量，在谐波、电压偏差、三相电压不平衡、电压波动和闪变等方面的指标，应满足《电能质量公用电网谐波》(GB/T14549)、《电能质量供电电压偏差》(GB/T12325)、《电能质量电压波动和闪变》(GB/T12326)等有关规定，光伏用逆变器应执行《光伏发电并网逆变器技术要求》（GB/T37408-2019）等有关规定。8.2频率适应性分布式光伏并网点频率在48.5Hz-50.5Hz范围之内时，应能正常运行，并具备一定的耐受系统频率异常能力，应能够在表4所示电网频率范围内按—42—规定运行。表8.1逆变器运行频率范围频率范围运行要求f<46.5Hz根据光伏电站逆变器允许运行的最低频率而定46.5Hz≤f频率每次低于47.0Hz，光伏电站应<47.0Hz能至少运行5秒47.0Hz≤f频率每次低于47.5Hz，光伏电站应<47.5Hz能至少运行20秒47.5Hz≤f频率每次低于48.0Hz，光伏电站应<48.0Hz能至少运行1分钟48.0Hz≤f频率每次低于48.5Hz，光伏电站应<48.5Hz能至少运行5分钟48.5Hz≤f连续运行<50.5Hz50.5Hz≤f51.0Hz频率每次高于50.5Hz，光伏电站应能至少运行3分钟51.0Hz<f≤51.5H频率每次高于51.0Hz，分布式光伏z应具备降低有功输出的能力，且至少运行30秒，不允许处于停运状态—43—频率范围运行要求的光伏发电系统并网立刻终止向电网线路送电，且不允f>51.5Hz许处于停运状态的光伏发电系统并网8.3电压适应性8.3.1通过380/220伏以及10千伏接入用户侧的分布式光伏，应具备耐受系统异常电压的能力，应能够在表5所示并网电压范围内按规定运行。表8.2电压适应性要求并网点电压要求最大分闸时间不超过0.2秒最大分闸时间不超过2.0秒连续运行最大分闸时间不超过2.0秒最大分闸时间不超过0.2秒注，为分布式光伏并网点的额定电压。最大分闸时间为异常状态发生到电源停止向电网送电时间。8.3.2通过10千伏及35千伏接入的分布式光伏，—44—应具备高、低电压穿越能力，应满足图1、图2规定要求。图8.1分布式光伏低电压穿越能力要求图8.2分布式光伏高电压穿越能力要求8.4功率因数分布式光伏发电系统配置的无功补偿装置类—45—型、容量及安装位置应结合分布式光伏系统实际接入情况、统筹电能质量考核结果确定，必要时安装动态无功补偿装置。分布式光伏接入用户配电系统，用户应根据运行情况配置无功补偿装置或采取措施保障用户功率因数达到考核要求。a）通过380/220伏电压等级并网的分布式光伏发电系统应保证并网点处功率因数在0.95（超前）至0.95（滞后）范围内可调。b）通过10千伏及35千伏电压等级并网的分布式光伏发电系统应保证并网点处功率因数在0.9（超前）至滞后0.9（滞后）范围内连续可调。8.5电能质量及防孤岛8.5.1分布式光伏并网后，所接入公共连接点的谐波电压应满足GB/T14549的规定，不应超出表6中规定的允许值。表8.3公用电网谐波电压限值各次谐波电压含有标称电电压总谐波率%压（kV）畸变率%奇次偶次0.385.04.02.0—46—63.21.64.010353.02.41.2分布式光伏接入公共连接点的谐波注入电流应满足GB/T14549的规定，其中分布式电源向配电网注入的谐波电流允许值按此电源协议容量与其公共连接点上发/供电设备容量之比进行分配。8.5.2分布式光伏接入后，所接入公共连接点的间谐波应满足GB/T24337的要求，电压偏差应满足GB/T12325的规定，电压波动和闪变应满足GB/T12326的规定。8.5.3分布式光伏并网后，所接入公共连接点的三相电压不平衡度不应超过GB/T15543规定的限值，公共连接点的三相电压不平衡度不应超过2%，短时不超过4%；其中由各分布式光伏引起的公共连接点三相电压不平衡度不应超过1.3%，短时不超过2.6%。8.5.4分布式光伏接入后，向公共连接点注入的直流电流分量不应超过其交流额定值的0.5%。8.5.5分布式光伏应具备快速检测孤岛且立即—47—断开与电网连接的能力，防孤岛保护动作时间不大于2秒。—48—9分布式光伏典型接网方案按照安全性、灵活性、经济性原则，依据接入电压等级（380/220伏、10千伏、35千伏）、运营模式（全额上网和余电上网）不同，分为7种分布式光伏典型接网方案，以规范分布式光伏接入。表9.1分布式光伏规模化开发典型接网方案表电压运营方案并网点接入容等级模式编码量GF0.4-T-11回线路接入公共380/220全额电网配电箱、线400千瓦伏上网GF0.4-Z-1路或公共电网配及以下电室、箱变、柱余电上变380伏母线400千瓦上网1回线路接入用户及以下配电箱或用户配电室、箱变、柱上变380伏母线10千全额GF10-T-11回线路接入公共0.4兆瓦-6—49—电压运营方案并网点接入容等级模式编码量电网开关站、环兆瓦网室（箱）、配0.4兆瓦-6兆瓦上网电室、箱变10千6兆瓦-20伏母线或公共电兆瓦网10千伏线路。6兆瓦-20兆瓦伏6兆瓦-20余电1回或多回接入用兆瓦GF10-Z-1上网户10千伏母线全额GF10-T-2多回线路接入公上网共电网变电站10千伏母线。1回线路接入公共35千全额GF35-T-1电网变电站35千伏上网GF35-Z-1伏母线或公共电网35千伏线路。余电1回或多回线路接上网入用户35千伏母线。9.1380/220伏接网方案—50—对于装机容量不大于400千瓦的分布式光伏，在满足电网安全运行及电能质量要求时，可采用380/220伏并网，具体提出2种典型接网方案。9.1.1380/220伏典型接网方案GF0.4-T-1a）适用范围适用于380/220伏全额上网的分布式光伏项目。b）参考容量单个并网点装机容量不大于400千瓦。c）方案描述分布式光伏逆变后汇集，经1回线路接入公共电网配电箱、线路或公共电网配电室、箱变、柱上变380伏母线。当接入容量小于100千瓦时，可充分利用下户线资源，采用低压线路分散接入公共电网配电箱或线路。—51—图9.1GF0.4-T-1方案一次系统接线示意图—52—图9.2GF0.4-T-1方案系统接线配置图9.1.2380/220伏典型接网方案GF0.4-Z-1a）适用范围适用于380/220伏余电上网（接入用户电网）的分布式光伏项目。b）参考容量—53—单个并网点装机容量不大于400千瓦。c）方案描述分布式光伏逆变后汇集，经1回线路接入用户配电箱或用户配电室、箱变、柱上变380伏母线，建议接入容量不大于400千瓦。当接入容量小于100千瓦时，应充分利用下户线资源，采用低压线路分散接入用户低压母线或线路。当接入容量为8千瓦及以下时，可单相接入用户内部。图9.3GF0.4-Z-1方案一次系统接线示意图—54—图9.4GF0.4-Z-1方案系统接线配置图9.210千伏接网方案对于装机容量为0.4兆瓦~20兆瓦的分布式光伏，在满足电网安全运行及电能质量要求时，可采用—55—10千伏并网，具体提出3种典型接网方案。9.2.110千伏典型接网方案GF10-T-1a）适用范围适用于10千伏全额上网的分布式光伏项目。b）参考容量单个并网点装机容量0.4兆瓦~6兆瓦。c）方案描述分布式光伏逆变后汇集升压，经1回10千伏线路接入公共电网开关站、环网室（箱）、配电室、箱变10千伏母线或公共电网10千伏线路。对于规模相对较大的项目，可采用先升压后汇集方式，经1回10千伏线路接入公共电网开关站、环网室（箱）、配电室或箱变10千伏母线或T接公共电网10千伏线路。—56—图9.5GF10-T-1方案一次系统接线示意图—57—a）专线接入方式—58—b）T接线路方式—59—图9.6GF10-T-1方案系统接线配置图—60—9.2.210千伏典型接网方案GF10-Z-1a）适用范围适用于10千伏余电上网（接入用户电网）的分布式光伏项目。b）参考容量单个并网点装机容量0.4兆瓦~6兆瓦。对于年自发自用电量大于50%、公共连接点的最大等效电源出力小于6兆瓦的分布式光伏项目，在不超出区域承载力时可考虑10千伏接入。c）方案描述分布式光伏电站经1回或多回线路接入用户10千伏母线。—61—图9.7GF10-Z-1方案一次系统接线示意图—62—图9.8GF10-Z-1方案系统接线配置图9.2.310千伏典型接网方案GF10-T-2a）适用范围适用于10千伏全额上网的分布式光伏项目。b）参考容量装机容量6兆瓦~20兆瓦，经多个并网点并网。c）方案描述对于大规模开发的分布式光伏项目，可采用先升压后多点汇集方式，经多回线路接入公共电网变电站10千伏母线，根据变电站间隔资源情况灵活选择接入间隔或T接线路。系统接线配置图同—63—方案GF10-T-1系统接线配置图图9.9GF10-T-2方案一次系统接线示意图9.335千伏接网方案对于装机容量为6兆瓦~20兆瓦的分布式光伏，在满足电网安全运行及电能质量要求时，可采用35千伏并网，具体提出2种典型接网方案。9.3.135千伏典型接网方案GF35-T-1a）适用范围适用于35千伏全额上网的分布式光伏项目。b）参考容量单个并网点装机容量6兆瓦~20兆瓦。c）方案描述分布式光伏由升压变经1回线路接入公共电网变电站35千伏母线或公共电网35千伏线路。可根—64—据实际情况选择一次升压接入35千伏电网或多次升压汇集接入35千伏电网。图9.10GF35-T-1方案一次系统接线示意图—65—a）专线接入方式—66—b）T接线路方式—67—图9.11GF35-T-1方案系统接线配置图—68—9.3.135千伏典型接网方案GF35-Z-1a）适用范围适用于35千伏余电上网（接入用户电网）的分布式光伏项目。b）参考容量单个并网点装机容量6兆瓦~20兆瓦。c）方案描述分布式光伏电站经1回或多回线路接入用户35千伏母线。图9.12GF35-Z-1方案一次系统接线示意图—69—图9.13GF35-Z-1方案系统接线配置图—70—附录1相关定义本技术规范中并网点、公共连接点、产权分界点等相关定义如下：并网点，对于有升压站的分布式光伏，并网点为分布式光伏升压站高压侧母线或节点；对于无升压站的分布式光伏，并网点为分布式光伏的输出汇总点。公共连接点，是指用户系统（发电或用电）接入公用电网的连接处。产权分界点，是指电网企业和客户资产归属的分界点。当接网工程由电网企业投资时，以用户场站围墙外第一级支持物（35千伏及以上）、升压配变高压侧（10千伏）、分布式光伏输出端用户侧最后支持物（380/220伏）为分界点；当接网工程由用户投资时，以公用变电站、开关站、配电室外第一级支持物（架空）或开关柜下口（电缆），或T接线路T接点下支路第一级支持物为分界点；产权分界点以下分布式光伏场站内的所有一次和二次设备（含涉网二次设备）均由用户投资。—71—详见附图1。—72—附图1并网点、公共连接点和产权分界点示—73—
