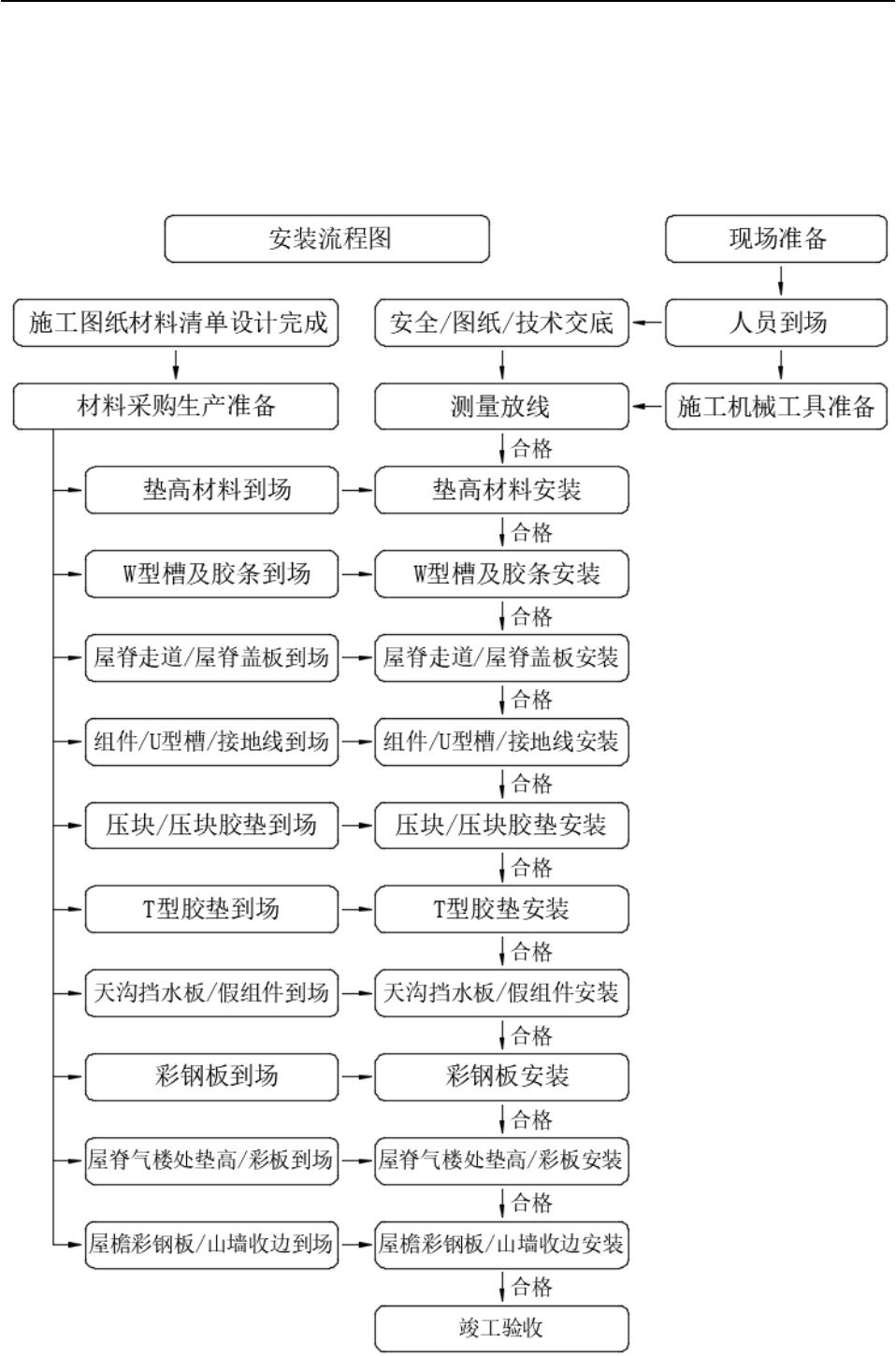

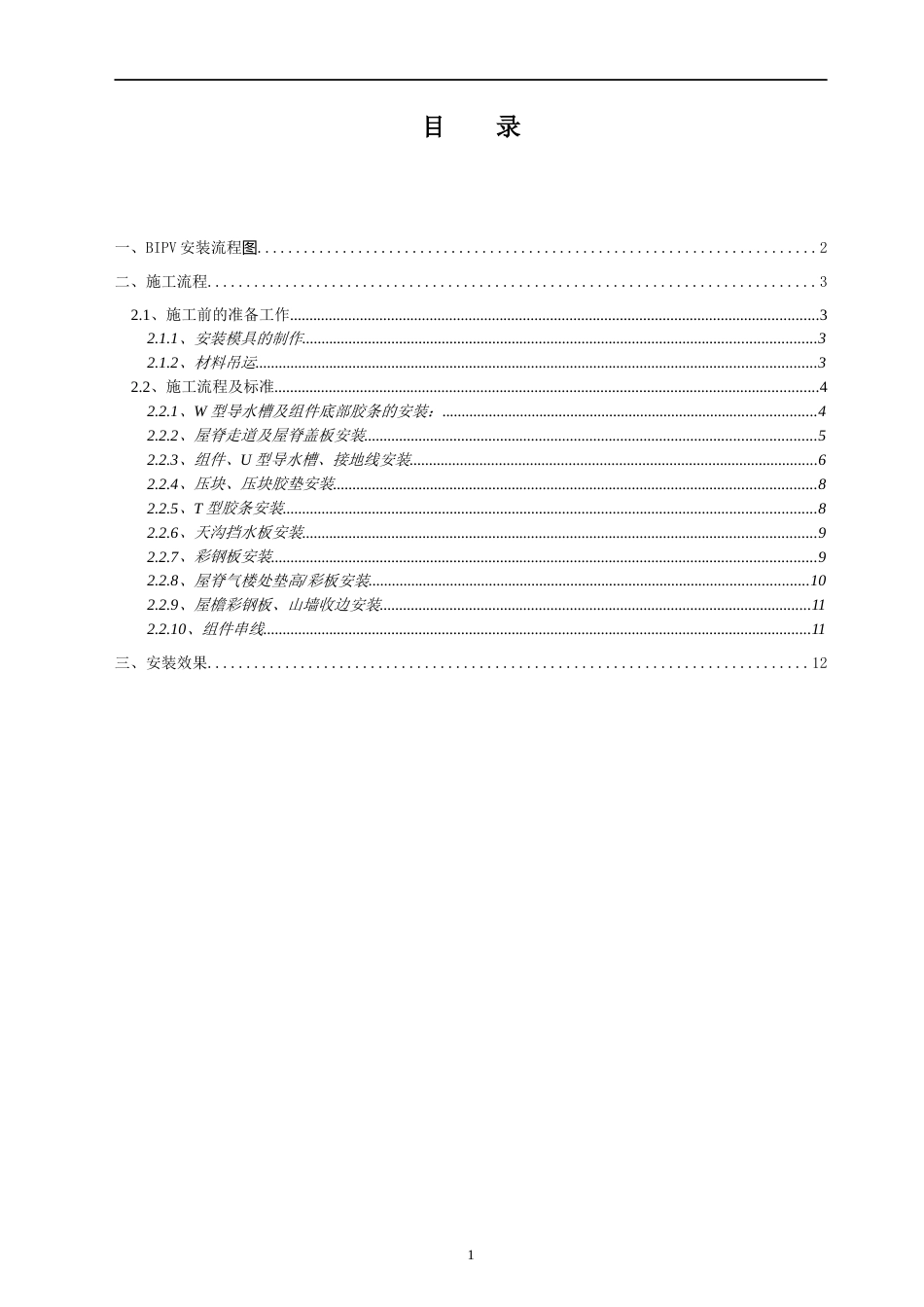

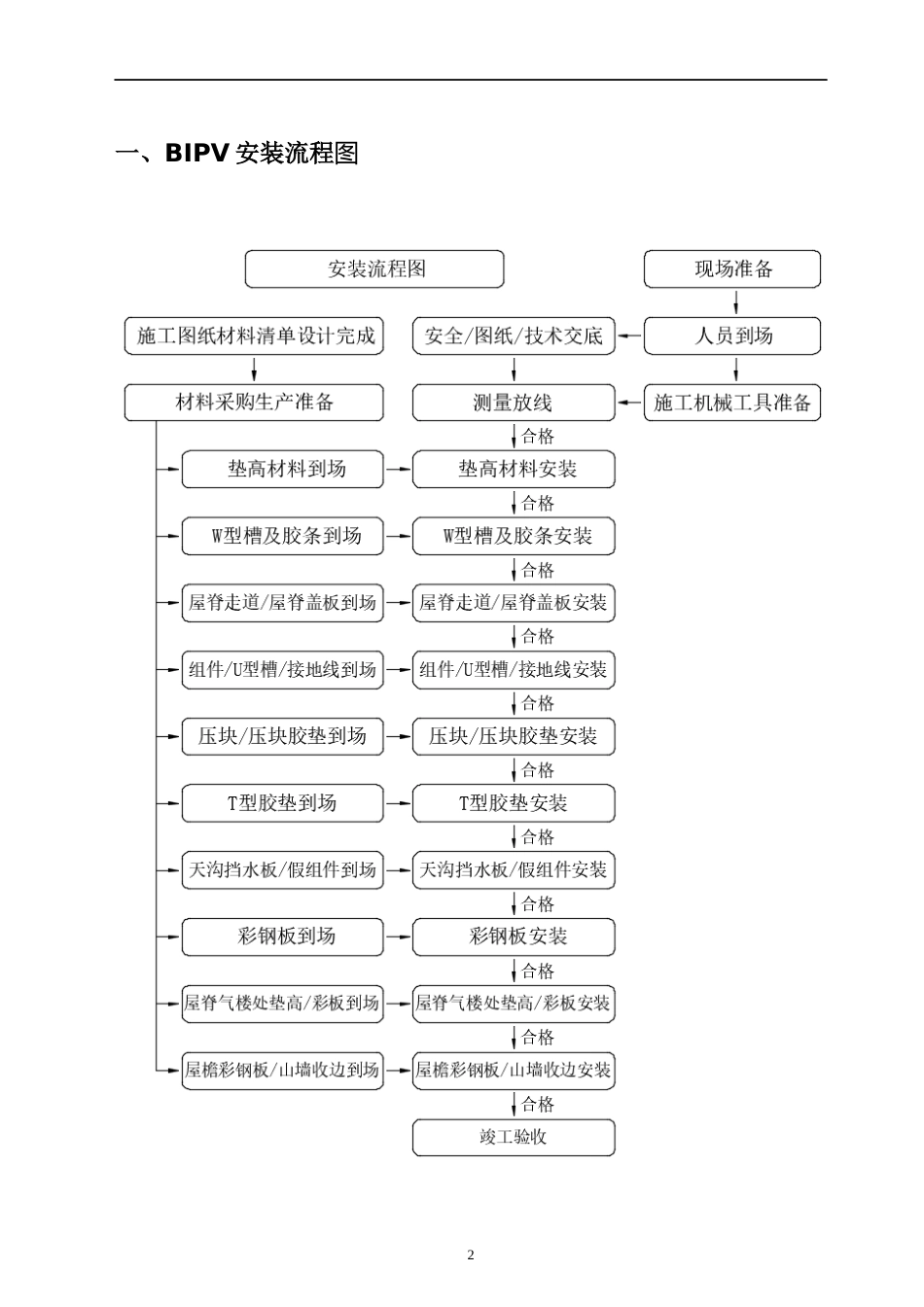

BIPV施工说明目录一、BIPV安装流程图........................................................................2二、施工流程..............................................................................32.1、施工前的准备工作........................................................................................................................................32.1.1、安装模具的制作....................................................................................................................................32.1.2、材料吊运................................................................................................................................................32.2、施工流程及标准............................................................................................................................................42.2.1、W型导水槽及组件底部胶条的安装：................................................................................................42.2.2、屋脊走道及屋脊盖板安装....................................................................................................................52.2.3、组件、U型导水槽、接地线安装.........................................................................................................62.2.4、压块、压块胶垫安装............................................................................................................................82.2.5、T型胶条安装.........................................................................................................................................82.2.6、天沟挡水板安装....................................................................................................................................92.2.7、彩钢板安装............................................................................................................................................92.2.8、屋脊气楼处垫高/彩板安装.................................................................................................................102.2.9、屋檐彩钢板、山墙收边安装...............................................................................................................112.2.10、组件串线.............................................................................................................................................11三、安装效果.............................................................................121一、BIPV安装流程图2二、施工流程2.1、施工前的准备工作2.1.1、安装模具的制作为保证W导水槽安装尺寸准确，需制作卡扣磨具用于保证W导水槽的间距，卡扣磨具在安装时应起到将相邻两个W导水槽卡扣固定的作用，W导水槽间距为组件长度+23mm，模具卡扣应保证限位间距在+1/-0mm范围内。大样如下图所示：组件间模具用8mm圆钢折弯，圆钢公差应保证在+0/-0.5mm之间，组件安装时塞在组件之间。2.1.2、材料吊运厂房四周有道路的仓库，可以停放吊车，将材料吊运至屋面。附件无道路或跨度太大的仓库，需拆除已装好的檩条，在仓库内部将材料吊运至屋面，再将原檩条复原，物料在屋面不可单点堆叠。吊装点位置及拆除檩条示意见下图。32.2、施工流程及标准2.2.1、W型导水槽及组件底部胶条的安装：W型导水槽是固定光伏组件及竖向导水的装置，安装在屋面檩条的上平面（如垫高方案则安装在垫高座上平面上）。从厂房是①轴线开始，按图纸尺寸开始铺设第一根W型导水槽，水槽与屋面坡度平行（所有水槽与轴线平行度≤2°），与屋脊通线垂直，屋脊两侧的导水槽与屋脊线两侧对称，端头底边对齐并与屋脊线共线（误差≤5mm）。屋檐处，W型导水槽需伸入天沟内，组件边缘伸入天沟内侧的垂直距离超过120mm。用ST6.3燕尾螺钉把W型导水槽压块固定于檩条上，同时在屋脊第一根檩条处，导水槽内再用自攻钉和檩条固定。同阵列端头对齐误差≤10mm，同阵列导水槽任意平行度≤4°。在导水槽两端用导水槽卡扣模具同时扣紧2根导水槽，再把W型导水槽固定在檩条上，每根檩条上固定W型导水槽卡扣时都要把模具就近卡在导水槽上，确保两根W型导水槽中心点整体间距是组件宽度+23（﹢1/-0）mm，依次类推施工。4W导水槽固定完毕后，再在导水槽两侧上贴组件底部胶条,胶条侧边靠近导水槽间距＜1.5mm。大跨度屋面导水槽需要连接件进行连接，连接件连接位置全部处于檩条之上（接缝不可超出檩条上表面），连接上下件将两端导水槽上下压接，在连接件夹层中打两道暗胶，接缝处做明胶，然后用W导水槽压块固定与檩条/垫高座上。导水槽连接件与导水槽紧密贴合，间距超过1mm以上需在导水槽两侧壁上部打防水铆钉拉平。2.2.2、屋脊走道及屋脊盖板安装屋脊铺设屋脊走道（钣金假组件件），走道板上边缘与导水槽上边缘对齐，误差≤5mm；在屋脊走道下部安装U型导水槽，安装后先用压块固定。5屋脊走道依次安装完成后，在其上铺设从一侧依次屋脊盖板，屋脊盖板居中铺设，中线与屋脊线对称误差≤5mm，两侧必须覆盖屋脊走道板加强筋挡水条，位置确定后用ST6.3自攻钉（扭矩7.3N·m）（六角法兰头燕尾钉，必须带EPDM防水垫圈）固定于导水槽上，固定点与导水槽上表面宽度位置居中误差≤3mm，两侧分别固定两个自攻钉，单侧自攻钉间距大于150mm，自攻钉固定后头部打胶防水处理。屋脊走道整体平整，上表面高度差≤10mm；屋脊盖板间接缝处，涂上结构胶盖上连接板，再用不锈钢自攻钉与屋脊盖板紧固，连接板与盖板边侧重合，两端的盖板分别固定以4个自攻钉固定。2.2.3、组件、U型导水槽、接地线安装先在地面，把4平方100mm长的黄绿接地线的一端用ST5.515（扭矩5.35N·m）自攻螺钉固定于组件铝边框角落上；6在屋脊处第一排是屋脊走道板，从第二排开始安装组件，组件的上下两侧放U型导水槽，在组件与走道板间隙处安装8mm磨具后推紧，然后安装压块，压块数量为2个，位置为组件约1/4处；两压块间距范围：组件短边尺寸÷2(误差+200/-0mm)。安装第二块组件时，先把第一块组件上的接地线的另一端用ST5.515（扭矩5.35N·m）自攻螺钉固定于组件铝边框角落上，将U型导水槽放置在组件边框下侧，然后放平组件；7组件与组件间两端塞M8的模具，再往上推紧组件，确保组件间距8+0/-0.5mm，再从上往下依次布置组件、U型导水槽和固定接地线；屋檐处最下面一块组件安装完毕后在W型导水槽上用防滑件卡住组件，防止组件下滑；第一列组件安装完后，测量屋檐处最下面一块组件到屋脊的距离，确定屋檐处组件的基准点后，下面拉通线后即可按上面工序，从屋檐处往屋脊方向安装组件。光伏组件安装倾斜角度偏差不应大于±1°。相邻光伏组件边缘高差小于等于2mm,同组光伏组件边缘高差≤5mm。82.2.4、压块、压块胶垫安装在安装压块时，先将压块内侧贴上5mm厚的发泡EPDM胶垫，第一列组件安装完毕并安装完侧边水切后，用ST6.3（扭矩7.3N·m）自攻螺钉把边压块紧固在第一根W导水槽上，把上下两块组件压紧，压块的波浪齿需接触到组件被压表面,每块组件压两个压块，且压块位置在组件1/4处误差≤10mm；相邻两列组件间用自攻螺钉把中压块紧固在W导水槽上，把左右两个组件压紧，压块位置与数量与边压块相同，自攻钉端头上打上均匀的结构胶；2.2.5、T型胶条安装一列组件安装完毕后，拔下M8组件间模具，在组件间塞T型胶条，T型橡胶条的倒刺需全部塞入组件与组件的缝隙之内，胶条面与组件压平，压平胶垫是只可使用橡胶锤等柔性结构敲入，T型胶条T型上盖需必须与组件边框紧密贴合，不得存在凸起、翘头现象；92.2.6、天沟挡水板安装组件安装完后，安装天沟挡水板，挡水板贴紧天沟内沿和屋檐最下面的檩条上，用自攻钉固定在屋檐最下面的檩条上。两根挡水板接缝处打上结构胶叠压在一起，用自攻钉紧固。档水板根据厂房结构形式变更；2.2.7、彩钢板安装根据各个屋面长度制作通长的彩钢瓦，用升降车把彩钢瓦搬运到屋面。根据彩钢瓦角驰的尺寸，从W导水槽内侧确定彩钢瓦卡具的位置，用自攻钉把卡具固定在檩条上，安装好一排卡具后盖上彩钢瓦，彩钢瓦的一边压在W型导水槽内，在依次安装下一块彩钢瓦，彩钢瓦接缝用专用工具扣紧。在光伏板与彩钢板的交接处，安装屋面彩钢板水切。取下组件边压块，把水切扣在W导水槽波峰上，再把边压块扣紧打自攻钉与导水槽紧固。从下往上依次安装彩钢瓦水切，上面的水切要叠压在下面的水切上。10屋脊处根据现场裁剪挡水板，挡水板固定在屋脊走道板底部。2.2.8、屋脊气楼处垫高/彩板安装当屋面存在屋脊气楼时，屋脊气楼处阴影让开面积布置彩板，在气楼下侧的檩条上安装垫高装置，垫高座上表面高于组件阵列上表面，垫高座底座居中平行放置于檩条上表面，用自攻钉固定。垫高座布置完成后，在其上安装彩钢板，彩钢板与BIPV阵列处覆盖第一排走道板250mm，安装完成彩钢安，两侧做收边防水。112.2.9、屋檐彩钢板、山墙收边安装每间仓库自由散水坡的组件安装完后，测量确定自由散水彩钢瓦的尺寸；在两根导水槽的下端用自攻钉固定住自由落水加固板。将最下面组件的压块松开后，把散水彩钢瓦扣在两侧的导水槽上，伸到组件下面20cm±5cm左右，若彩钢瓦搭接檩条距彩钢板上边缘超过30cm，则需将彩钢板延伸到上一根檩条上并固定，拉通线保证彩钢瓦下边缘在直线上，再压紧组件压块；左右两块散水彩钢瓦安装好后，在中间的导水槽上盖上彩钢瓦扣板，用自攻钉固定在W导水槽上。每间仓库上墙边的彩钢瓦安装完后，测量确定山墙封边水切的尺寸。水切从天沟往屋脊安装，一边压在彩钢板上用铆钉固定，另一边用钢钉固定在山墙上。2.2.10、组件串线在安装组件同时按照图纸进行组件间串线连接完成，MC4公母接头必须插紧，12光伏线用包塑线绑扎整理好。三、安装效果13
