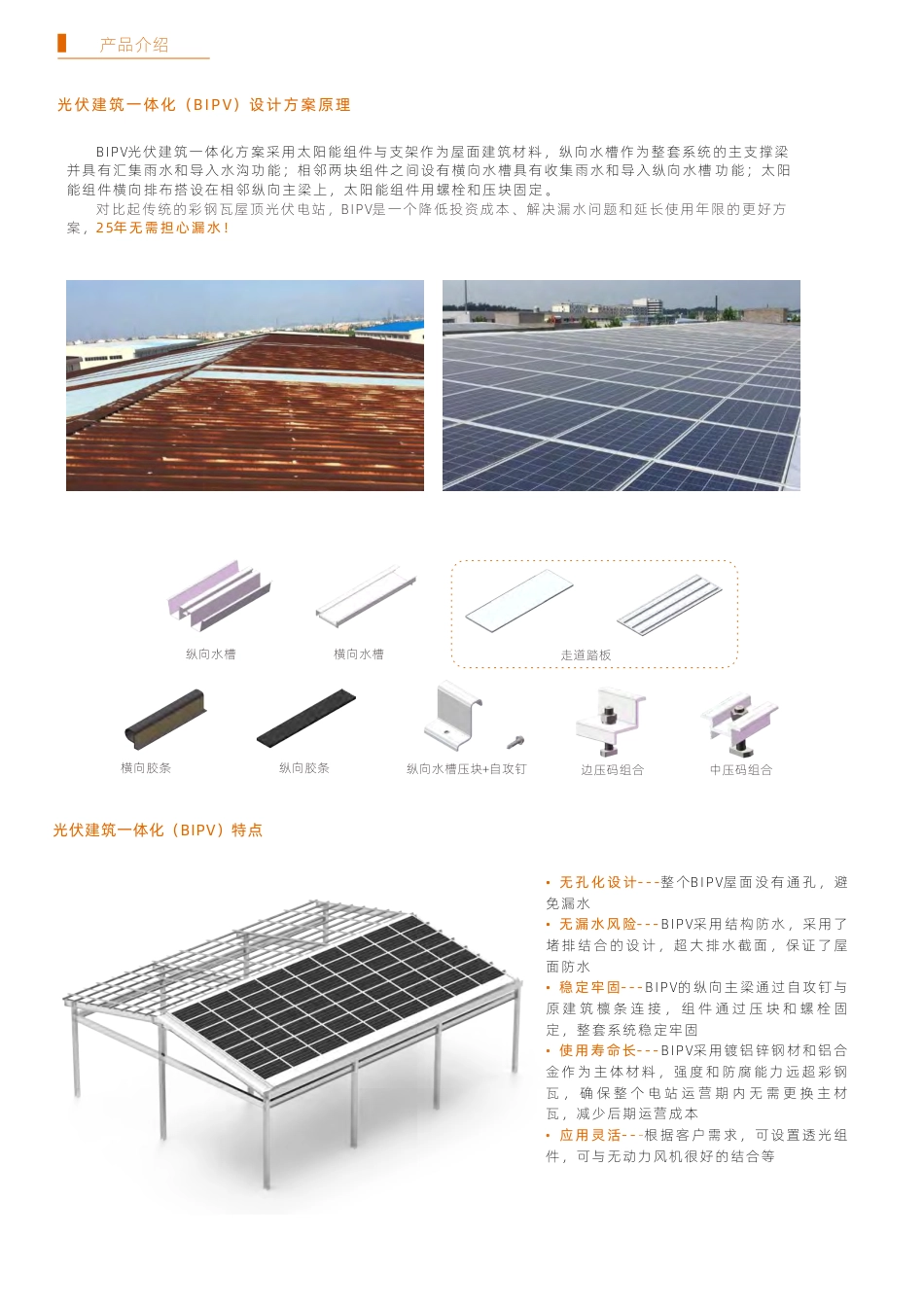

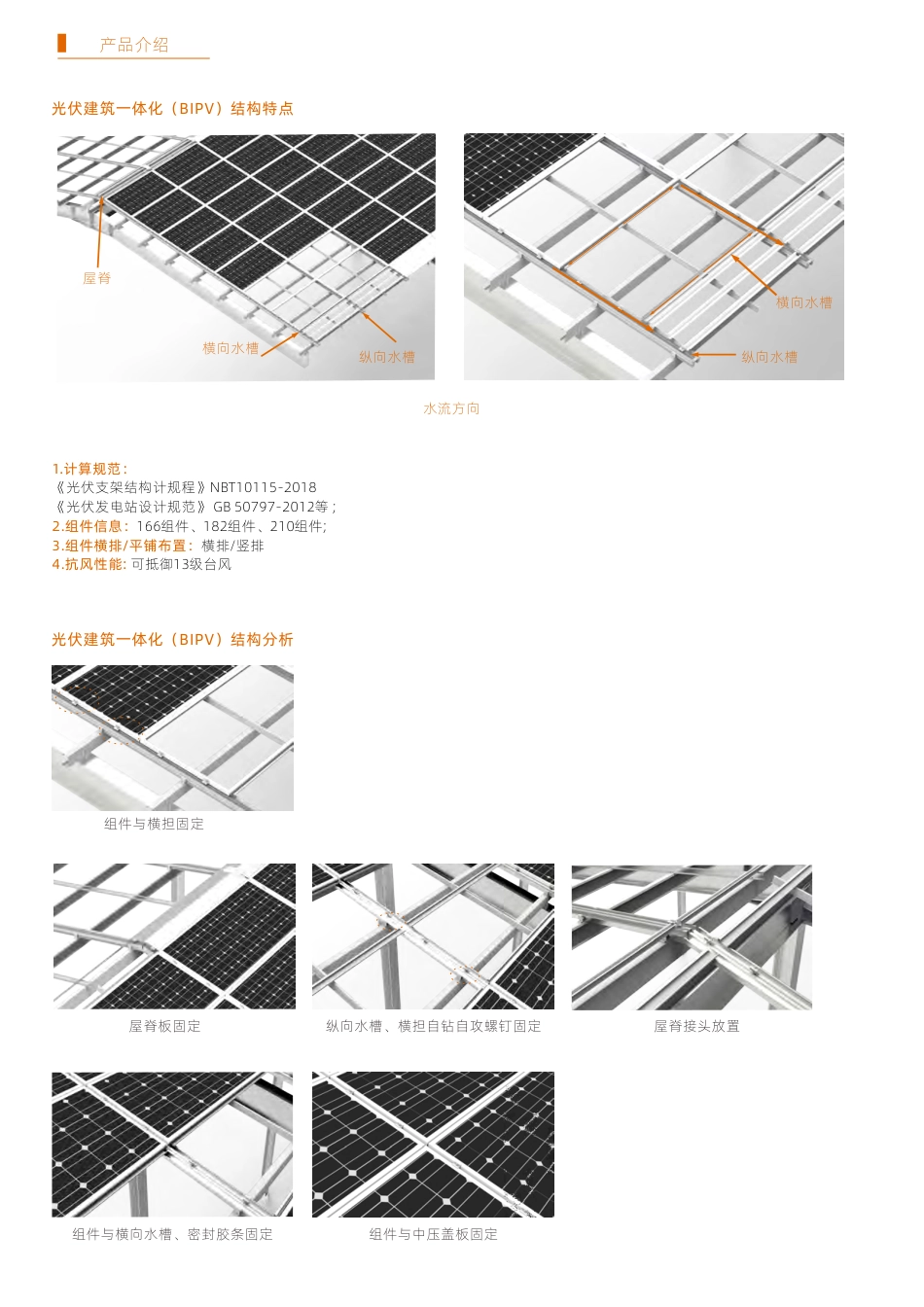

光伏建筑一体化(BIPV)系列2022广东保威新能源有限公司产品介绍光伏建筑一体化（BIPV）设计方案原理BIPV光伏建筑一体化方案采用太阳能组件与支架作为屋面建筑材料，纵向水槽作为整套系统的主支撑梁并具有汇集雨水和导入水沟功能；相邻两块组件之间设有横向水槽具有收集雨水和导入纵向水槽功能；太阳能组件横向排布搭设在相邻纵向主梁上，太阳能组件用螺栓和压块固定。对比起传统的彩钢瓦屋顶光伏电站，BIPV是一个降低投资成本、解决漏水问题和延长使用年限的更好方案，25年无需担心漏水！纵向水槽横向水槽走道踏板横向胶条纵向胶条纵向水槽压块+自攻钉边压码组合中压码组合光伏建筑一体化（BIPV）特点•无孔化设计---整个BIPV屋面没有通孔，避免漏水•无漏水风险---BIPV采用结构防水，采用了堵排结合的设计，超大排水截面，保证了屋面防水•稳定牢固---BIPV的纵向主梁通过自攻钉与原建筑檩条连接，组件通过压块和螺栓固定，整套系统稳定牢固•使用寿命长---BIPV采用镀铝锌钢材和铝合金作为主体材料，强度和防腐能力远超彩钢瓦，确保整个电站运营期内无需更换主材瓦，减少后期运营成本•应用灵活---根据客户需求，可设置透光组件，可与无动力风机很好的结合等产品介绍光伏建筑一体化（BIPV）结构特点屋脊横向水槽横向水槽纵向水槽纵向水槽水流方向1.计算规范：《光伏支架结构计规程》NBT10115-2018《光伏发电站设计规范》GB50797-2012等;2.组件信息：166组件、182组件、210组件;3.组件横排/平铺布置：横排/竖排4.抗风性能:可抵御13级台风光伏建筑一体化（BIPV）结构分析组件与横担固定屋脊板固定纵向水槽、横担自钻自攻螺钉固定屋脊接头放置组件与横向水槽、密封胶条固定组件与中压盖板固定产品介绍光伏建筑一体化（BIPV）施工工艺依据设计院出的组件排布图BIPV施工图，与施工方的技术交底、图纸交底、施工要求交底。施工方需出据安装资质、安全生产许可证及保险单等，完成现场施工人员入场安全交底、三级教育，签订安全协议，每天的班前教育。纵向（宽度方向）φ16高强度涤纶生命线沿大梁与屋脊和屋檐拉紧牢固连接（安装过程中，挂安全带）。·安装步骤厂房内部无设备及生产作业的区域可以使用升降机进行操作安装1.安装模具的制作1.（纵向水槽）与檩条安装屋脊接头2.（纵向水槽）拼接（若需要）压块屋脊踏板安装横向水槽压码、盖板安装相关案例项目介绍中国深圳项目地点BIPV基础类型装机容量1.6MW产品类型光伏屋顶支架安装时间2021项目介绍中国江门项目地点BIPV基础类型装机容量1.1MW产品类型光伏屋顶支架安装时间2021Empoweryoursolarfarm!广东保威新能源有限公司WWW.PVPOWERWAY.COM地址：中国广东省佛山市三水工业园D区11号电话：（86）75787662935邮件：info@pvpowerway.com网址：www.pvpowerway.com日本支店地址：151-0072東京都渋谷区幡ヶ谷2-7-2幡ヶ谷ュセンタビル8F电话：03-3373-1155
