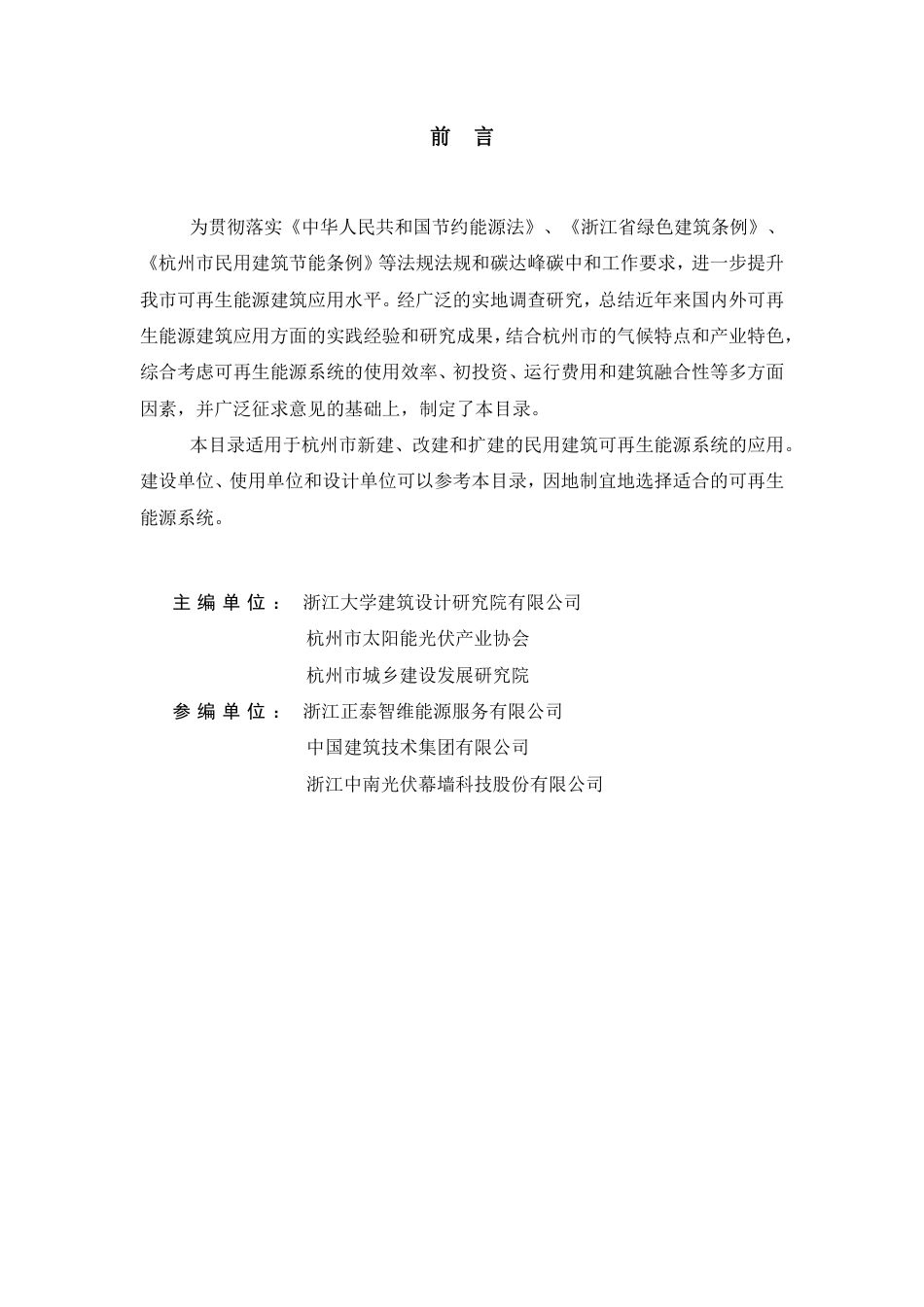

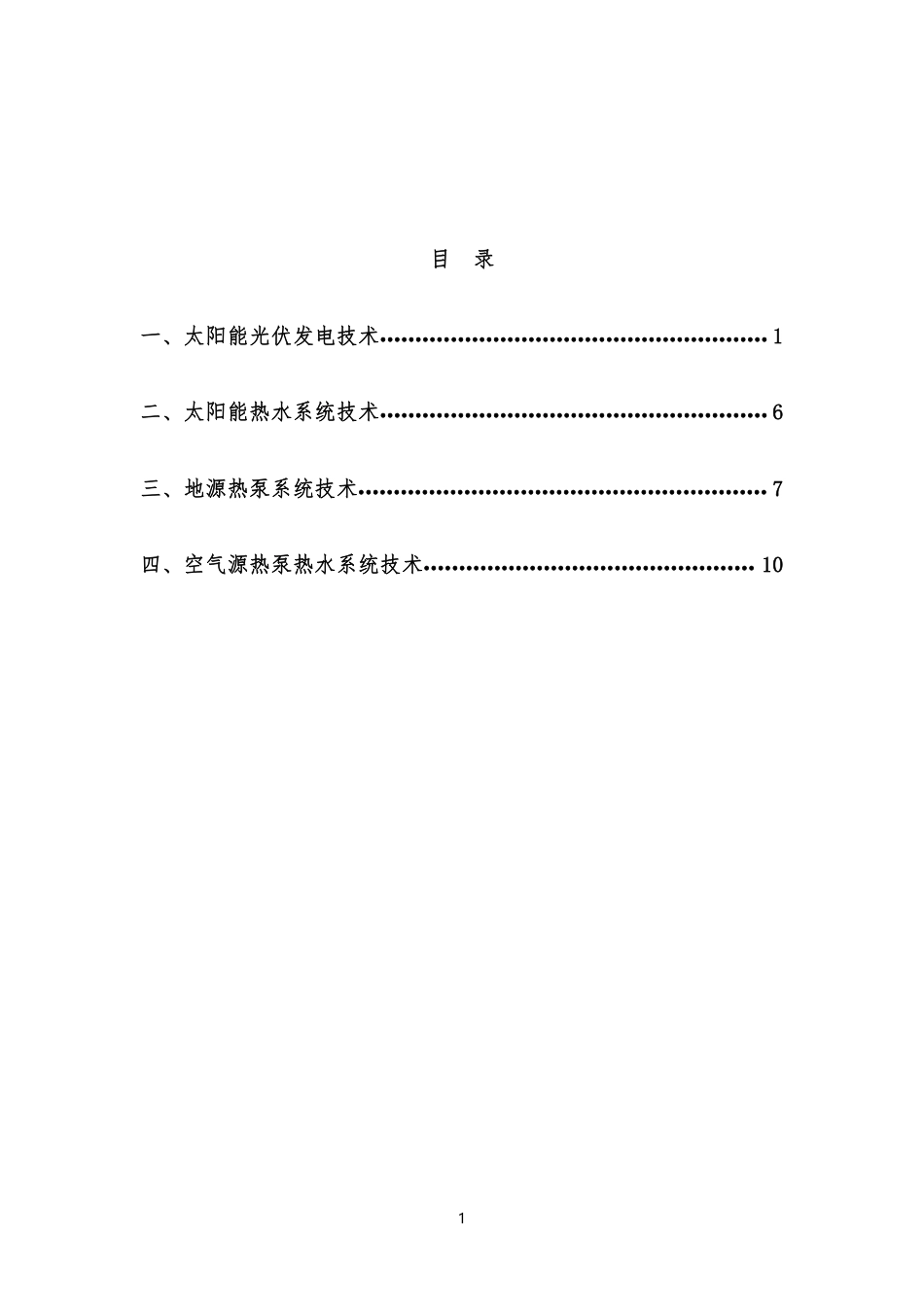

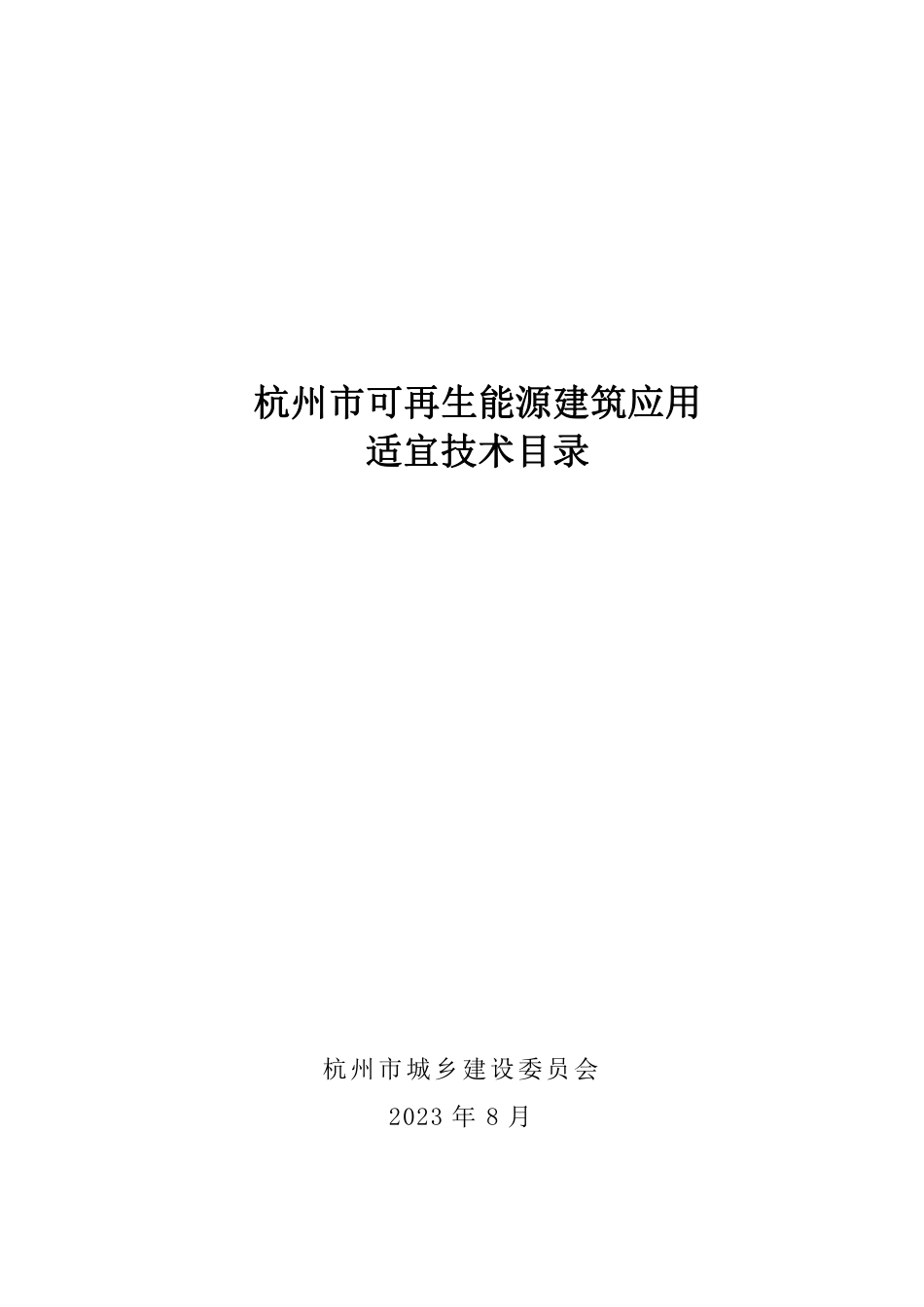

杭州市可再生能源建筑应用适宜技术目录杭州市城乡建设委员会2023年8月前言为贯彻落实《中华人民共和国节约能源法》、《浙江省绿色建筑条例》、《杭州市民用建筑节能条例》等法规法规和碳达峰碳中和工作要求，进一步提升我市可再生能源建筑应用水平。经广泛的实地调查研究，总结近年来国内外可再生能源建筑应用方面的实践经验和研究成果，结合杭州市的气候特点和产业特色，综合考虑可再生能源系统的使用效率、初投资、运行费用和建筑融合性等多方面因素，并广泛征求意见的基础上，制定了本目录。本目录适用于杭州市新建、改建和扩建的民用建筑可再生能源系统的应用。建设单位、使用单位和设计单位可以参考本目录，因地制宜地选择适合的可再生能源系统。主编单位：浙江大学建筑设计研究院有限公司杭州市太阳能光伏产业协会杭州市城乡建设发展研究院参编单位：浙江正泰智维能源服务有限公司中国建筑技术集团有限公司浙江中南光伏幕墙科技股份有限公司目录一、太阳能光伏发电技术.......................................................1二、太阳能热水系统技术.......................................................6三、地源热泵系统技术..........................................................7四、空气源热泵热水系统技术...............................................101一、太阳能光伏发电技术利用太阳电池的光生伏特效应，将太阳辐射能直接转换成电能的技术。1、特点1）作为可再生能源建筑应用的主要形式，优化建筑用能结构，是一种具备产能功能的新型建材；2）符合“双碳”背景下的政策导向，行业发展迅猛，有利于建筑的可持续发展，随着技术进步将推动成本下降及提升市场需求；3）应用场景广泛，与建筑的结合度高。2、技术分类1）屋面光伏应用场景附加型光伏发电系统：指放置在建筑屋面上，形成方阵，但不具备围护结构功能、且其下面空间不能进行人员活动的光伏发电系统。光伏整体屋面系统：指将光伏组件或构件采用一定的技术手段，替代传统建筑屋面面层或屋面板，同时具有围护、装饰和发电功能，并满足建筑屋面安全、耐久等规范要求的光伏发电系统。光伏构架系统：利用光伏组件或构件搭建屋面构架，其下面空间可满足屋面绿化、人员活动等净高要求的光伏发电系统。光伏瓦屋面系统：指光伏瓦与普通屋面瓦结合，形成整体屋面的光伏发电系统。光伏采光顶系统：指用光伏组件或构件作为采光顶面板使用，并满足安全、耐久、节能等规范要求的光伏发电系统。2）墙面光伏应用场景A、光伏幕墙系统非透光系统：指将光伏组件或构件仿制为石材、金属板、人造板材等不透光面板，采用建筑幕墙的形式，安装在建筑外立面，同时具有幕墙和发电功能，并满足建筑幕墙安全、耐久等规范要求的光伏发1电系统。透光系统：是指用光伏组件或构件替代玻璃幕墙面板使用，具备围护和发电功能，并满足玻璃幕墙安全、耐久、节能等规范要求的光伏发电系统。B、附加型光伏墙面系统指将光伏组件或构件附着在建筑立面上，形成光伏方阵但不具备墙面功能的光伏发电系统。3）其他光伏应用场景A、构造类光伏雨篷：由光伏组件或构件作为建筑雨篷材料，满足使用及规范要求并具备发电功能。光伏遮阳：由光伏组件或构件作为建筑遮阳材料，满足使用及规范要求并具备发电功能。光伏栏板：由光伏组件或构件作为建筑阳台、廊道的栏板材料，满足使用及规范要求并具备发电功能。B、小品类光伏车棚：由光伏组件或构件作为室外停车棚的棚顶材料，满足使用及规范要求并具备发电功能。光伏围墙：由光伏组件或构件作为围墙材料，满足使用功能、人员安全及规范要求并具备发电功能。光伏景观设施：利用光伏组件或构件打造的景观设施，满足使用功能、人员安全及规范要求，例如户外桌椅、遮阳伞、灯具、标识牌、垃圾桶、景观路面等。3、应用推荐太阳能光伏发电系统在建筑上的应用，应满足相关规范和文件的要求，并且遵循因地制宜的原则。根据建筑物的结构、使用功能、外观要求等，选择光伏发电设备、材料和适宜的技术。建筑用光伏组件，2根据光伏电池的类型可选用晶体硅光伏组件、薄膜光伏组件及其他类型的光伏组件。共推荐14种技术方式，详见表1太阳能光伏发电系统建筑应用适宜技术推荐表。表1太阳能光伏发电系统建筑应用适宜技术推荐表序号技术名称技术特点适用范围现行标准1附加放置在建筑屋面型光上，形成方阵但建筑屋面《建筑光伏系统应用技术2伏发不具备围护功标准》GB/T51368电系能、且其下面空建筑屋面《建筑用光伏构件通用技3统间不能进行人员术要求》JG/T4924活动屋面有绿《建筑太阳能光伏系统应5光伏将光伏组件或构化、活动场用技术规程》DB33/1106整体件采用一定的技地需要或《建筑结构荷载规范》GB屋面术手段，替代传光伏构架50009系统统建筑屋面面层可作为屋《建筑抗震设计规范》GB或屋面板，同时面装饰的50011屋具有围护、装饰建筑屋面《建筑给水排水设计规面和发电功能，并瓦屋面范》GB50015光满足建筑屋面安《建筑设计防火规范》GB伏全、耐久等规范采光顶50016应光伏要求《建筑物防雷设计规范》用构架GB50057利用光伏组件或《民用建筑热工设计规系统构件搭建屋面构范》GB50176架，其下高度可《屋面工程技术规范》GB光伏满足屋面绿化、50345瓦屋人员活动等净高《光伏发电站设计规范》面系要求GB50797统《建筑节能与可再生能源光伏瓦与普通屋利用通用规范》GB55015光伏面瓦结合，形成《民用建筑设计统一标采光整体屋面准》GB50352顶系统用光伏组件或构件作为采光顶面板使用，并满足安全、耐久、节能等规范要求3序号技术名称技术特点适用范围现行标准6将光伏组件或构建筑外立非透件仿制为石材、面《建筑光伏系统应用技术7光光金属板、人造板标准》GB/T513688伏幕材等不透光面玻璃幕墙《建筑用光伏构件通用技9墙系板，采用建筑幕术要求》JG/T49210统墙的形式，安装《建筑幕墙》GB/T2108611在建筑外立面，《建筑结构荷载规范》GB墙同时具有幕墙和50009面发电功能，并满《建筑抗震设计规范》GB光足建筑幕墙安50011伏全、耐久等规范《建筑设计防火规范》GB应透光要求50016用光伏用光伏组件或构《建筑物防雷设计规范》件替代玻璃幕墙GB50057幕墙面板使用，具备《民用建筑热工设计规系统围护和发电功范》GB50176能，并满足玻璃《光伏发电站设计规范》附加幕墙安全、耐久、GB50797型光节能等规范要求《建筑节能与可再生能源伏墙利用通用规范》GB55015面系将光伏组件或构建筑立面《玻璃幕墙工程技术规统件附着在建筑立范》JGJ102面上，形成光伏光伏方阵但不具备幕《建筑光伏系统应用技术雨篷墙功能标准》GB/T51368《建筑用光伏构件通用技其由光伏组件或构雨篷术要求》JG/T492他光伏件作为建筑雨篷《建筑结构荷载规范》GB光遮阳材料，满足使用遮阳板50009伏及规范要求并具《建筑给水排水设计规应备发电功能建筑阳台、范》GB50015用由光伏组件或构廊道的栏《建筑设计防火规范》GB件作为建筑遮阳板50016光伏材料，满足使用《建筑物防雷设计规范》栏板及规范要求并具GB50057备发电功能《屋面工程技术规范》GB由光伏组件或构50345件作为建筑阳《光伏发电站设计规范》台、廊道的栏板材料，满足使用及规范要求并具备发电功能4序号技术名称技术特点适用范围现行标准由光伏组件或构GB50797件作为室外停车《建筑节能与可再生能源12光伏棚的棚顶材料，室外停车利用通用规范》GB55015车棚满足使用及规范棚要求并具备发电功能由光伏组件或构13光伏件作为围墙材围墙料，满足使用及围墙规范要求并具备发电功能户外桌椅、光伏利用光伏组件或遮阳伞、灯景观构件打造为景观具、标识14牌、垃圾设施设施桶、景观路面等太阳能光伏发电技术产品组件效率性能指标推荐值详见表2。表2太阳能光伏发电技术产品组件效率性能指标推荐表光电转换效率（%）功率衰减率（%）限值推荐值光伏组件类型限值推荐值（首年）（首年）多晶硅18.4202.52晶体硅单晶硅202221碲化镉15164.52.5薄膜钙钛矿16-3-铜铟镓硒16-3-注：参照工信部《光伏制造行业规范条件（2021年本）》、《民用建筑可再生能源应用核算标准》DBJ33/T1105。二、太阳能热水系统技术将太阳能转换为热能以制取热水并输送至各用户所必须的完整系统技术。1、特点51）有较好的技术安全性、无爆炸、漏电等风险；2）作为免费能源，有较好的经济效益；3）存在一定的局限性，不适合建筑立面要求较高或用水品质要求较高的建筑。2、技术分类1）集中集热、分散储热的半集中式太阳能热水系统采用集中布置太阳能集热器和分散布置储热水箱(罐)供给热水的系统。由于储热单元和辅助热源均在户内设置，具有系统用水波动以及故障维修对用户影响较小、末端冷热水压力容易保持平衡等优点，但存在户内储热水箱(罐)热量倒流至热媒水管网中的可能性，且由于各户热量吸收不均，系统运行费用分摊折算困难。2）集中集热、集中储热的集中式太阳能热水系统采用集中布置太阳能集热器和储热水箱(罐)供给多个用户热水的系统。具有系统稳定、管线数量较少、保温循环设备能有效保证管网末端温度等优点，但管网热损失较大，集中储热设备造价成本较高。3、应用推荐有生活热水需求的公共建筑如酒店、医院、公共洗浴场所、厨房等场所，推荐采用集中集热、集中储热的集中式太阳能热水系统。居住建筑或酒店式公寓等场所，推荐采用集中集热、分散储热的半集中式太阳能热水系统。推荐采用太阳能与其他能源复合热水系统技术，将其他能源热水系统技术作为辅助系统，充分发挥太阳能热水系统的优势。共推荐2项技术，详见表3太阳能热水系统建筑应用适宜技术推荐表。6表3太阳能热水系统建筑应用系统适宜技术推荐表序号技术名称技术特点适用范围现行标准太阳能集热器集集中集热、中储设热置部，分换均热在及用适合各类居住1分的散半储集热中户端设置，系统建筑、酒店式《民用建筑太阳能热式太阳能控水制量简和单品，质用相水对公寓等场所水系统应用技术标热水系统稳定，且易于分准》GB50364散管理。《家用空气源热泵辅助型太阳能热水系统技术条件》GB/T23889太阳能集热器集适合有集中生《空气源热泵辅助的集中集热、中置设辅置助，热集源中，设系活热水需求的公共建筑。如太阳能热水系统技术规范》GB/T269732集的中集储中热式统集热效率高，酒店、医院、《公共建筑节能设计太阳能热能能充且分热利水用的太水阳量或浴含场有所公、共厨洗房标准》DB33/1036水系统和用水品质都比等场所的建较好。筑。太阳能热水系统性能参数指标推荐值详见表4。表4太阳能热水系统产品性能指标推荐表系统类型集热效率限值（%）集热效率推荐值（%）太阳能热水系统4243注：参照《建筑节能与可再生能源利用通用规范》GB55015、《公共建筑节能设计标准》DB33/1036、《居住建筑节能设计标准》DB33/1015、《太阳能热水系统性能评定规范》GB/T20095。三、地源热泵系统技术以岩土体、地下水或地表水为低温热源，由水源热泵机组、地热能交换系统、建筑物内系统组成的供热空调系统。1、特点1）运行节能，使用成本低，全年综合性能系数高；2）环境效益显著，对周围环境无污染排放；3）一机多用，可冬季供暖、夏季制冷以及可全年提供生活热水。2、技术分类71）地埋管地源热泵系统在地下土壤内进行埋管，利用传导介质与土壤进行冷热交换的闭合换热系统，具有运行稳定，节能效益、经济效益和环境效益好等优点，但初投资及施工要求高。2）地表淡水地源热泵系统地表淡水经处理后直接或经中间换热器间接流经水源热泵机组进行热交换的换热系统，具有初投资低，系统运行稳定，节能效益、经济效益和环境效益好等优点，但仅适用于周边有可利用的地表淡水资源的项目。3、应用推荐低密度类居住建筑推荐采用地埋管地源热泵系统。邻近江、河、湖边，有集中冷、热需求的民用建筑推荐采用地表淡水地源热泵系统。当水体水质较好，水体深度适宜并且符合当地环保、水务、航道等管理部门的规定，优先推荐采用开式地表淡水换热系统；当水体环境保护要求高或水质稍差，优先推荐采用水源热泵大口径竖向渗滤取水技术。地表淡水地源热泵系统适宜区和较适宜区可按以下标准划分：1）水平距离江、河400m内，且垂直高差15米内的建筑区为水源热泵适宜区；2）除以上区域，水平距离江、河1000m内，且垂直高差25米内的建筑区为水源热泵较适宜区。共推荐3项技术，详见表5地源热泵系统建筑应用适宜技术推荐表。8表5地源热泵系统建筑应用适宜技术推荐表序技术技术特点适用范围现行标准号名称以土壤作为低温热地质条件适宜地埋源/冷源，利用热泵于埋设地埋管管地机组向建筑物供暖换热器，且应1源热和供冷，具有充分具有一定的地泵系利用可再生资源，下埋管空间的统现场无污染等特各类建筑，适合低密度类居点。《地源热泵系统工程技术住建筑。规范》GB50366适用于地表淡《埋地塑料给水管道工程冬季从地表水中取水水体水质较技术规程》CJJ101热，夏季把室内的好，水体深度《地源热泵系统工程技术开式热量释放到地表水适宜，符合当规程》DB33/T1194地表中去。系统效率相地环保、水务、《建筑节能与可再生能源2淡水比传统的水冷机组航道等管理部利用通用规范》GB55015换热+锅炉系统或者热门的规定，且《民用建筑可再生能源应系统泵系统有显著的提处于水源热泵用核算标准》DBJ33/T1105适宜区和较适《水源热泵系统工程技术高。宜区的民用建规程》GB50366筑。《供水水文地质勘察规利用江、河、湖地范》GB50027水源表渗滤水作为水《供水管井技术规范》GB热泵源，利用天然的地50296大口质过滤作为水质净适用于有外部3径竖化介质，能够保障水源补充的向渗水源热泵机组稳定江、河、湖边滤取运行，提高系统能民用建筑。水技效，并且降低水源术热泵系统的初始投资成本。地源热泵系统热泵机组性能指标推荐值详见表6。9表6水（地）源热泵机组产品性能指标推荐表类型名义制冷量全年综合性能系全年综合性能系数限值ACOP数推荐值ACOPCC（kW）（W/W）（W/W）冷型热水风地埋管式—3.904.20（地）源热泵地表水式—3.904.20CC≤1504.605.00冷热水地埋管式CC＞1505.005.40型水（地）源CC≤1504.605.00热泵地表水式CC＞1505.005.40注：参照《建筑节能与可再生能源利用通用规范》GB55015、《公共建筑节能设计标准》DB33/1036、《居住建筑节能设计标准》DB33/1015、《水（地）源热泵机组能效限定值及能效等级》GB30721。四、空气源热泵热水系统技术利用热泵原理，以消耗一部分电能为补偿，通过热力循环，把空气中的低温热能吸收进来，经过压缩机压缩后转化为高温热能，加热水温的热水系统。1、特点1）热能源于空气，全年全天候可使用；2）占地面积小，安装简便，受居住楼层影响小；3）可节约初投资及运行费用，且出水品质较高。2、技术分类1）循环加热式空气源热泵热水系统冷水补水至储热水箱（罐），通过不断与空气源热泵机组循环将冷水逐步加热的系统，具有布置简单、控制要求及造价较低、对热水系统用水量无要求等优点，但冷水补水对储热水罐内的热水温度影响较大且每次循环加热工况均不同，因此需要并联设置水罐才能保证连续用水。2）一次加热式空气源热泵热水系统10冷水补水至热泵机组，热泵出水可直接达到设定温度并供热的系统，具有热水补偿速度较快、制热能效比相对较高、压缩机运行工况稳定、用水舒适度较高等优点，但系统控制较复杂、无法在大型用水系统中使用、机组造价成本偏高。3）静态加热式空气源热泵热水系统热泵和热水罐之间没有水的强制流动，利用热媒间接换热的系统，具有设备较小、安装位置灵活、水电分离使用较为安全等优点，但热水加热效率较低，无法应用于大型热水系统。3、应用推荐公共建筑均推荐采用循环加热式空气源热泵热水系统。对热水要求较高，且需连续使用热水的场所，如酒店、医院等，优先推荐采用一次加热式空气源热泵热水系统。家用或公共建筑中热水需求量较小的局部供热水点，优先推荐采用静态加热式空气源热泵热水系统。共推荐3项技术，详见表7空气源热泵热水系统建筑应用适宜技术推荐表。表7空气源热泵热水系统建筑应用适宜技术推荐表序技术名称技术特点适用范围现行标准号储热水箱内的《空气源单元式空调循环加热水多次循环，每（热泵）热水机组》1式空气源次循环的温升有热水需求的各类GB/T29031热泵供热幅度不大，逐步民用建筑《热泵热水机（器）水系统提升整个储热能效限定值及能效等水箱的水温。级》GB29541有热水需求的各类《民用建筑可再生能一次加热热泵出水可直民用建筑。比较适源应用核算标准》2式空气源接达到出水温合对热水要求较DBJ33/T1105热泵供热度向外供应热高，且需连续使用《太阳能与空气源热水系统水。热水的场所，如酒泵热水系统应用技术店、医院等。规程》DB33/103411序技术名称技术特点适用范围现行标准号静态加热在加热过程中多为家用或公共建3式空气源没有水的强制筑中热水需求量较热泵热水流动，为间接换小的局部供热水点系统热。所采用。空气源热泵机组性能指标详见表8。表8空气源热泵机组产品性能指标（COP）推荐表制热量（kW）热水机型式限值推荐值H＜10一次加热式、循环加热式4.404.60静态加热式4.004.20一次加热式4.404.60H≥10循环加热式不提供水泵4.404.60提供水泵4.304.50注：参照《建筑节能与可再生能源利用通用规范》GB55015、《公共建筑节能设计标准》DB33/1036、《居住建筑节能设计标准》DB33/1015、《热泵热水机（器）能效限定值及能效等级》GB29541。12
