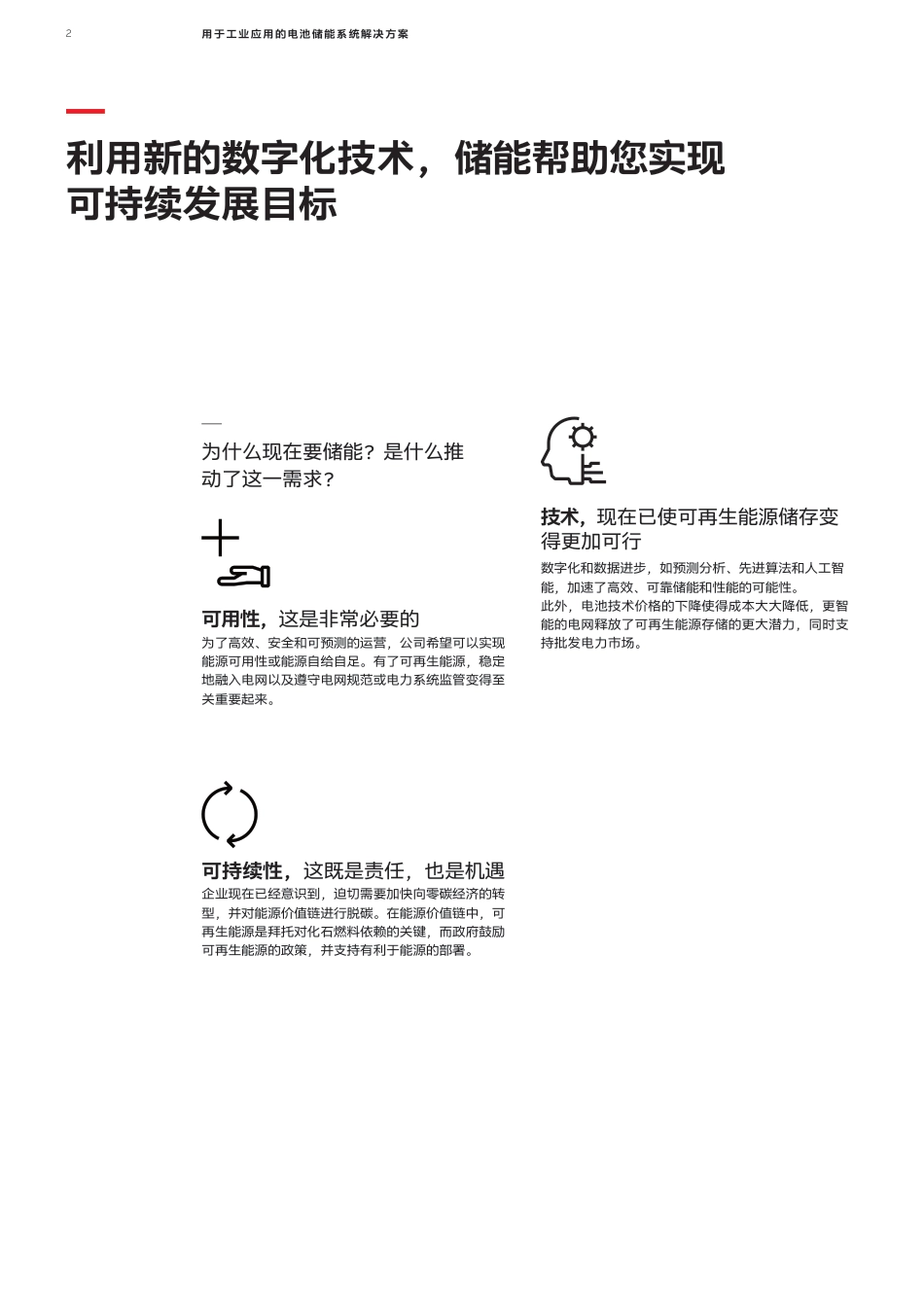

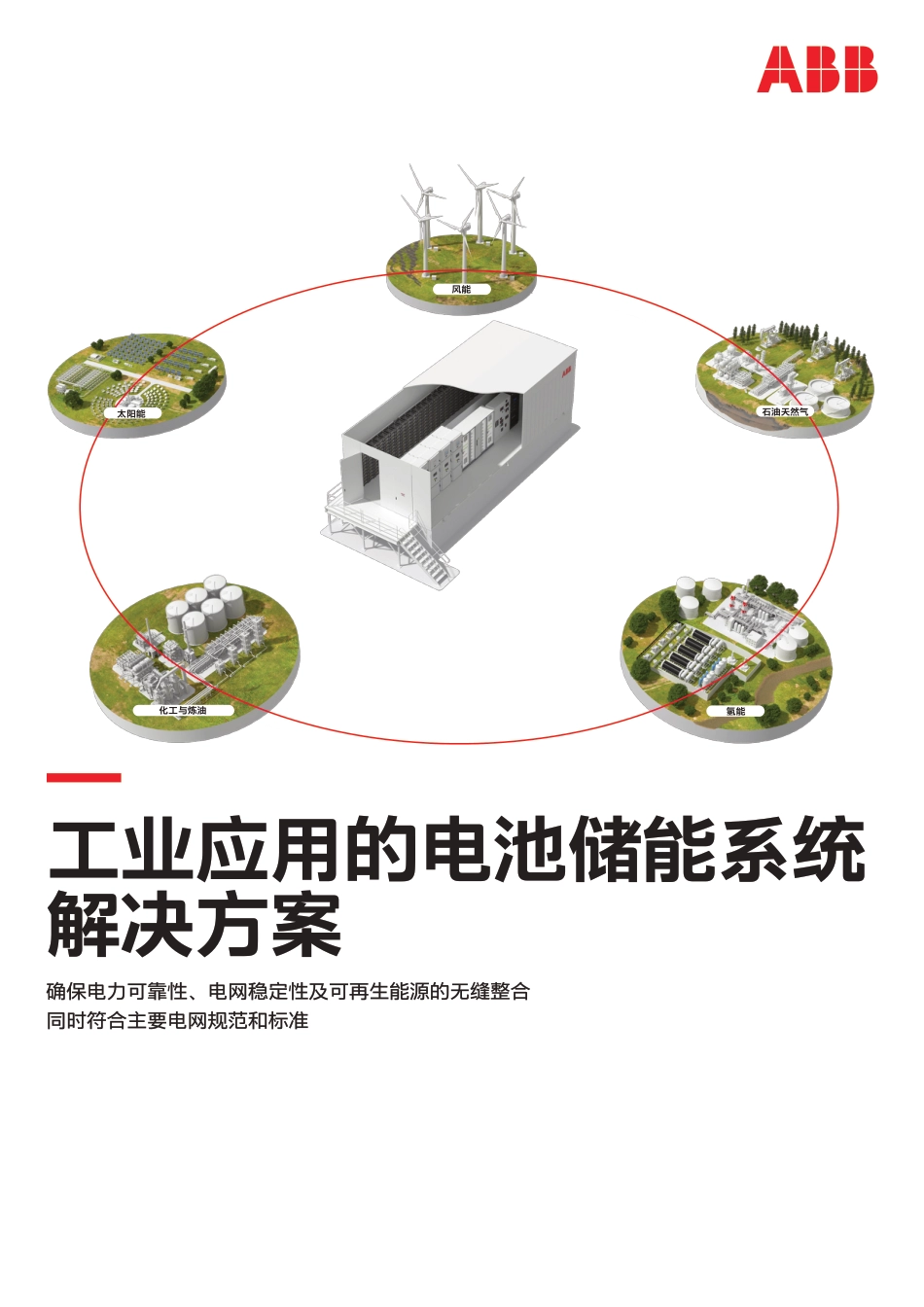

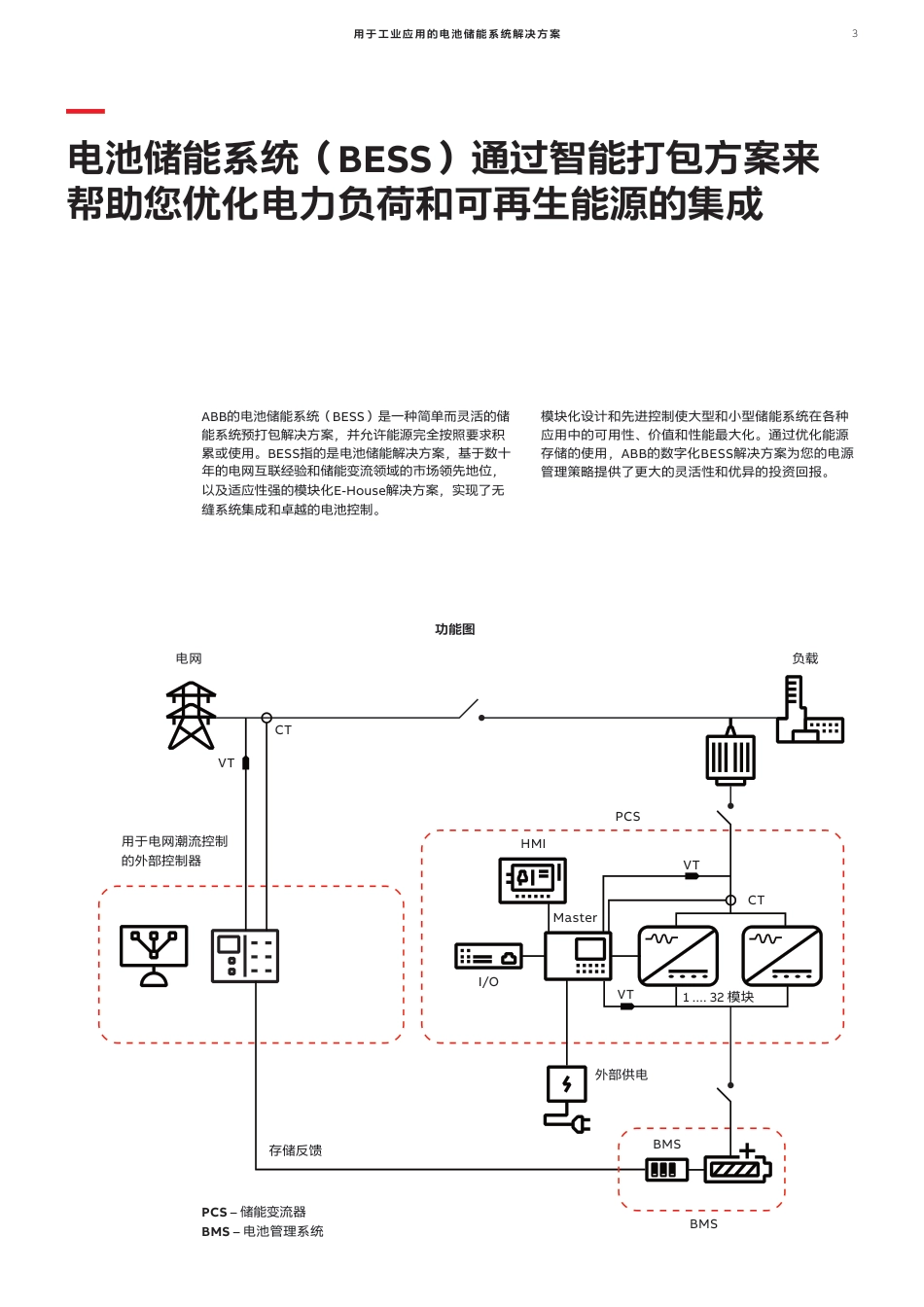

太阳能风能石油天然气氢能化工与炼油—工业应用的电池储能系统解决方案确保电力可靠性、电网稳定性及可再生能源的无缝整合同时符合主要电网规范和标准2s—为什么现在要储能？是什么推动了这一需求？可用性，这是非常必要的为了高效、安全和可预测的运营，公司希望可以实现能源可用性或能源自给自足。有了可再生能源，稳定地融入电网以及遵守电网规范或电力系统监管变得至关重要起来。可持续性，这既是责任，也是机遇企业现在已经意识到，迫切需要加快向零碳经济的转型，并对能源价值链进行脱碳。在能源价值链中，可再生能源是拜托对化石燃料依赖的关键，而政府鼓励可再生能源的政策，并支持有利于能源的部署。技术，现在已使可再生能源储存变得更加可行数字化和数据进步，如预测分析、先进算法和人工智能，加速了高效、可靠储能和性能的可能性。此外，电池技术价格的下降使得成本大大降低，更智能的电网释放了可再生能源存储的更大潜力，同时支持批发电力市场。—利用新的数字化技术，储能帮助您实现可持续发展目标3用于工业应用的电池储能系统解决方案—电池储能系统（BESS）通过智能打包方案来帮助您优化电力负荷和可再生能源的集成ABB的电池储能系统（BESS）是一种简单而灵活的储能系统预打包解决方案，并允许能源完全按照要求积累或使用。BESS指的是电池储能解决方案，基于数十年的电网互联经验和储能变流领域的市场领先地位，以及适应性强的模块化E-House解决方案，实现了无缝系统集成和卓越的电池控制。模块化设计和先进控制使大型和小型储能系统在各种应用中的可用性、价值和性能最大化。通过优化能源存储的使用，ABB的数字化BESS解决方案为您的电源管理策略提供了更大的灵活性和优异的投资回报。电网功能图BMS存储反馈PCS–储能变流器BMS–电池管理系统用于电网潮流控制的外部控制器PCSVTVTVTCT1....32模块CTI/OHMIBMSMaster外部供电负载4s—关键特点ABB的电池储能系统（BESS）解决方案在设计时考虑到了卓越的模块化、可扩展性和安全性，为您带来了有效的能源存储解决方案，以满足客户在各种能源密集型应用中的需求。这有助于提高整个工厂电能的可用性、可靠性和效率。•构网型逆变器-经验证的电网构造型逆变器技术允许灵活的操作模式，使微电网应用于远程或孤岛电网。•灵活的能源-可配置锂、CRLA、动能或燃料电池能源，允许多种应用。•灵活的并网或离网运行-灵活的功能状态，无硬状态变化，可实现无缝并网或离网传输，包括内置反孤岛功能。•高过载能力-从75%的预加载操作中获得200%/2秒和150%/30秒的过载能力。允许在离网应用期间支持动态负载。•内置黑启动-微电网启动应用能够在无二次电源的情况下启动控制和保护系统。•可扩展模块化-模块使其在单个系统中可扩展至4000kVA，在系统级通过并行块验证可扩展至30MVA以上。•合成惯量-同步机模拟通过动态系统响应和改进的响应时间提供系统电压稳定性。—ABB的模块化电池储能系统在全球拥有超过2GW的装机容量，为并网和离网储能应用提供高效灵活的解决方案。s5—ABB的BESS设备根据IEC标准进行测试，并符合海上等级要求。6s—我们的专业知识可以帮助您简单、无缝地为电力运营增加价值ABB是一家技术领先的企业，拥有丰富的全球经验和深厚的本地影响力，是您实施可持续能源解决方案时值得信赖的合作伙伴。ABB集成能源管理的电池储能解决方案现场级(ppm/ppSim)ABB电池储能系统A能源工业中的电力资源能源管理信息流与电池储能解决方案（BESS）集成PPM-过程电能管理器PPSim-过程电能模拟器企业级(OPTIMAX®)-能源管理ABBAbility™ABB的BESS结合了数十年的工艺和工程设计知识，以及集成电气、控制和能源管理解决方案的成熟能力，帮助支持一系列工业和公用事业部门的可持续能源存储和电网合规性。本地控制和电能模拟同步有功和无功功率控制减载与数字化孪生状态监测资产绩效管理(APM)信息可视化从几个现场站点采集数据将生产设定点写入多个现场站点模拟、预测、调度s7基于无缝数字化工程的全集成设计可集成来自ABB或第三方供应商的产品，项目执行接口单一单一产品元素和系统集成相结合的工程实践工厂启动的现场安装协助和调试根据IEC要求进行测试，并通过ABS、DNV和Lloyd船级社标准认证ABB的集成BESS模块—ABB的电池储能系统（BESS）通过数字化技术实现了从电站到企业级能源管理的无缝集成，提高了电网效率、可用性和可靠性，同时显著降低了维护和运营成本。我们提供了几种有用的集成模块化设计选项来实现这一点：•ABBAbility™过程电能管理器以确保可靠和稳定的能源供应。•ABBAbility™过程电能模拟器可提供真实环境的数字化孪生或复制品。这使得操作员能够在模拟环境中接受培训，以确保遵守监管测试，并调查电厂性能的优化。•ABBAbility™状态监测，对储能系统的关键运行条件进行基于事实的洞察，从而实现储能最佳利用。•ABBAbility™OPTIMAX®能源管理解决方案可实时整合和优化分散的能源资源，帮助平衡能源供需。8s—技术规范一般数据交流额定值150A–4800AD型模块105A–3360AC型模块公用侧(AC)额定电压150-480V+/-10%标称频率50Hzor60Hz+/-5%电力系统三相中心接地参考（TN-S）-需要耦合变压器1三相浮动系统（IT）-需要绝缘监测2过电压类别III–4kV(IEC60664)故障容量25kA(机柜),65kA(机架)可实现的效率98%过载能力200%/2秒1150%/30秒120%/600秒1短路保护断路器或保险丝（不包括在内）电压谐波兼容性IEC61000-2-4第2类（公用事业THDv<8%）功率模块电压谐波失真线性负载的THDv<2.5%储能侧(DC)额定电压+/-125Vdc至+/-560Vdc(250至1120Vdc)用于C型+/-125Vdc至+/-410Vdc(250至820Vdc)用于D型电源接地DC接地过电压类别II(IEC60664)4kVD型模块6kVC型模块对地最大电压+/-600Vdc短路保护断路器或保险丝（不包括在内）环境工作温度范围0°C到50°C温度降额高于40°C，每°C负载2%时减额工作高度<1000米，无降额容量随高度降额1000米以上每100米1%，最大2000米逆变器冷却强制通风湿度<95%，不凝结污染程度评定2噪音<85dBA@2米抗震等级保护等级机架/机柜防护等级IP20/NEMA11-对于更大的系统+MV4A，可以并行安装多个PCS100ESS系统；2-功能图s9—同时解决众多能源应用中的许多挑战ABB的电池储能系统（BESS）是需要电力系统负荷均衡、电网稳定、电网损耗检测、可再生能源电网合规性或发电系统和电能质量改善的工业应用的完美解决方案。它可以作为独立系统或并行块部署。ABB的电池储能系统（BESS）可以解决宣传备用、调峰和增强的动态性能等应用和挑战，它可以在需要时作为电源缓冲器与电网隔离，以最佳成本和最高一致应用石油天然气化工与炼油过程工业风能和太阳能氢能旋转备用(避免STG、GTG和DG的低负荷或逐点模式)消峰填谷增强的动态性能(例如启动大型DOL电机)应急柴油发电机的更换避免削减可再生能源性提供必要的电力负载。当不需要电力时，BESS会以最有利的成本积极积累其电力储备。旋转备用集中或非集中控制基于应用的最佳电池技术可再生能源削减电压、频率调节基本负荷平衡无缝接通和断开电网模式切换增强的动态响应调峰加工工业包括采矿、纸浆造纸、金属、水泥等。3AUA0000080942REVA18.5.2010#14995Copyright©2021ABB版权所有—ABB能源工业欲了解更多关于BESS的优势，请联系ABB相关销售人员。BESS时一种用于工业应用的电池储能解决方案。abb.com
