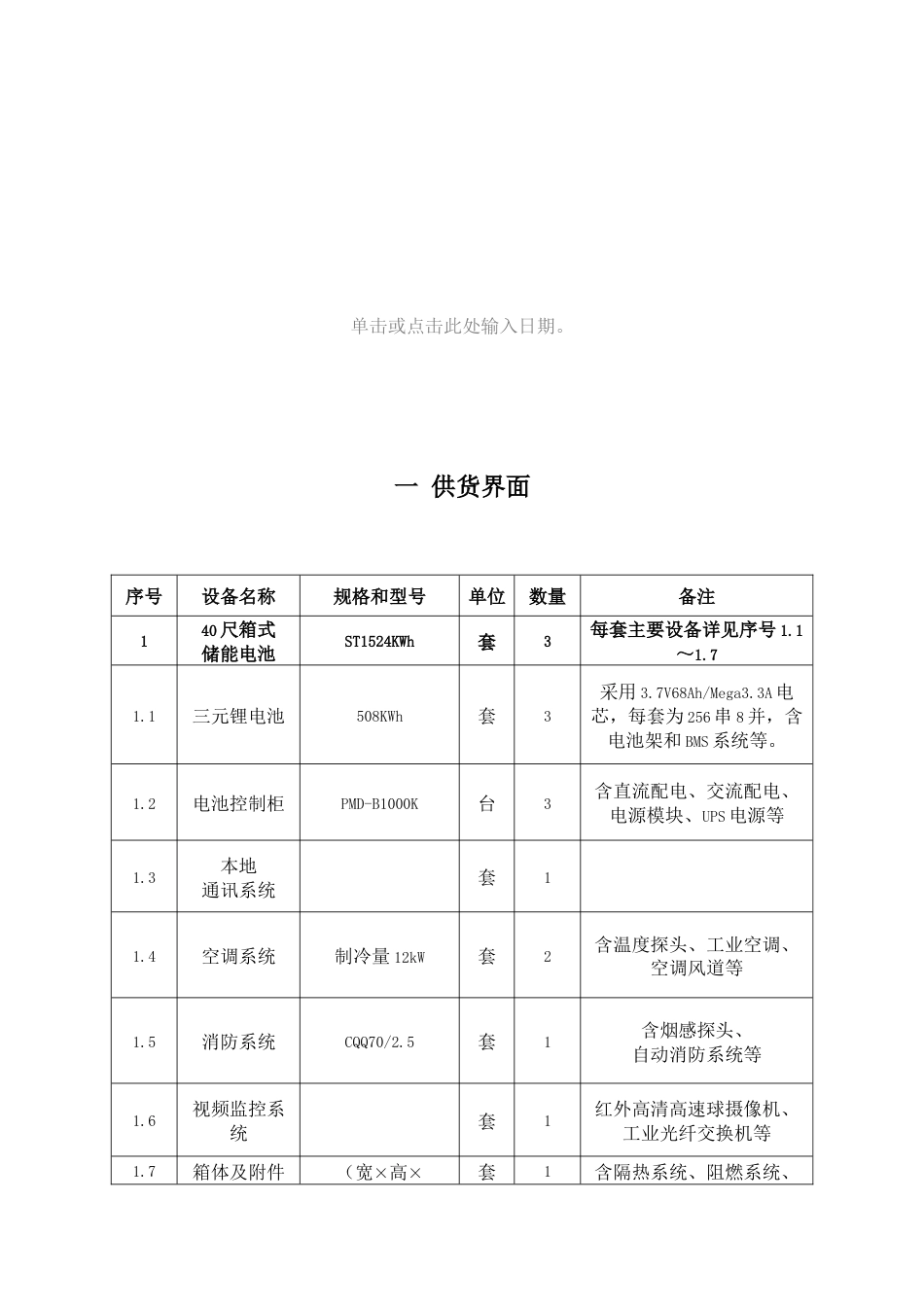

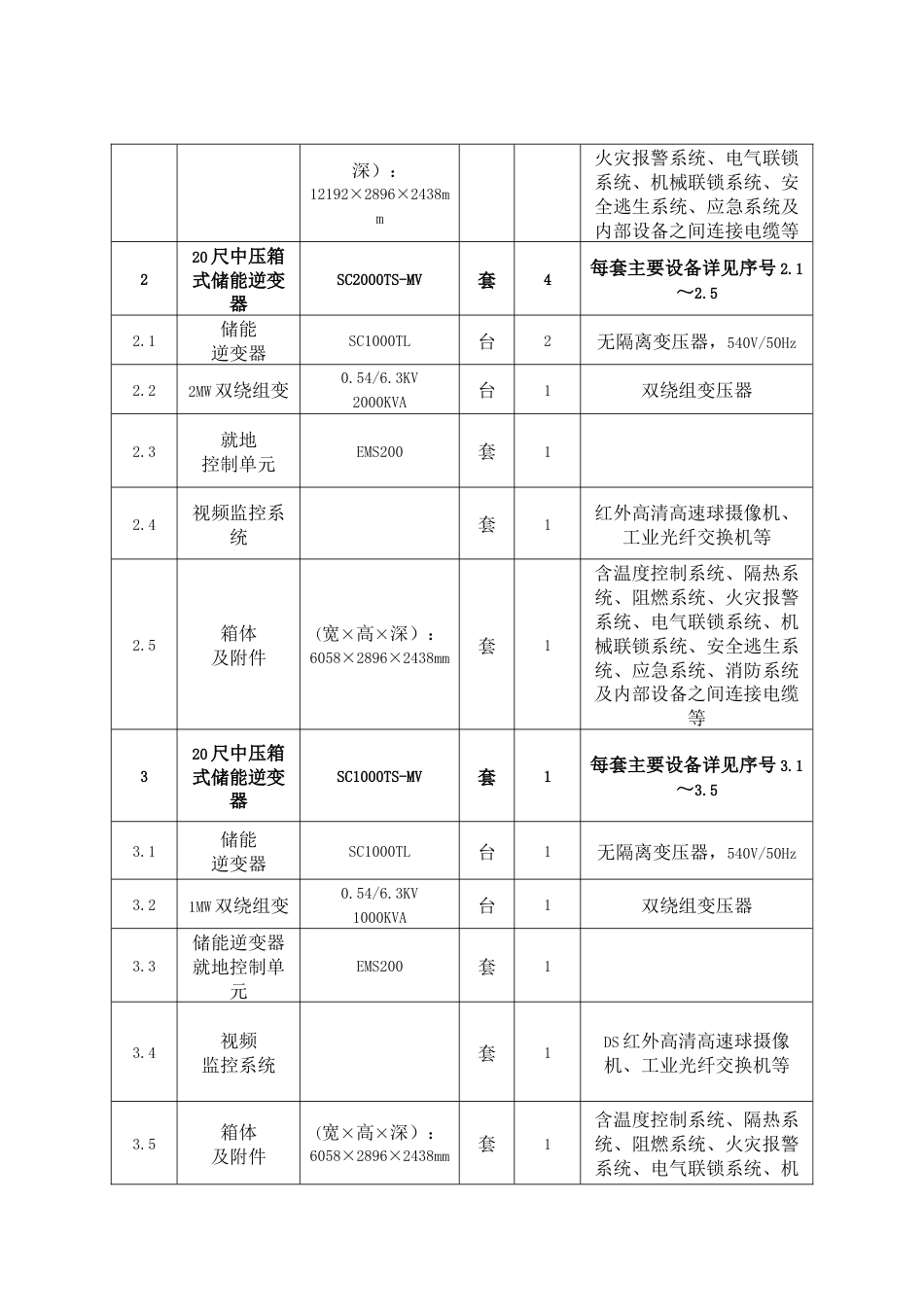

储能调频项目技术协议单击或点击此处输入日期。一供货界面序号设备名称规格和型号单位数量备注140尺箱式储能电池ST1524KWh套3每套主要设备详见序号1.1～1.71.1三元锂电池508KWh套3采用3.7V68Ah/Mega3.3A电芯，每套为256串8并，含电池架和BMS系统等。1.2电池控制柜PMD-B1000K台3含直流配电、交流配电、电源模块、UPS电源等1.3本地通讯系统套11.4空调系统制冷量12kW套2含温度探头、工业空调、空调风道等1.5消防系统CQQ70/2.5套1含烟感探头、自动消防系统等1.6视频监控系统套1红外高清高速球摄像机、工业光纤交换机等1.7箱体及附件（宽×高×套1含隔热系统、阻燃系统、深）：12192×2896×2438mm火灾报警系统、电气联锁系统、机械联锁系统、安全逃生系统、应急系统及内部设备之间连接电缆等220尺中压箱式储能逆变器SC2000TS-MV套4每套主要设备详见序号2.1～2.52.1储能逆变器SC1000TL台2无隔离变压器，540V/50Hz2.22MW双绕组变0.54/6.3KV2000KVA台1双绕组变压器2.3就地控制单元EMS200套12.4视频监控系统套1红外高清高速球摄像机、工业光纤交换机等2.5箱体及附件(宽×高×深）：6058×2896×2438mm套1含温度控制系统、隔热系统、阻燃系统、火灾报警系统、电气联锁系统、机械联锁系统、安全逃生系统、应急系统、消防系统及内部设备之间连接电缆等320尺中压箱式储能逆变器SC1000TS-MV套1每套主要设备详见序号3.1～3.53.1储能逆变器SC1000TL台1无隔离变压器，540V/50Hz3.21MW双绕组变0.54/6.3KV1000KVA台1双绕组变压器3.3储能逆变器就地控制单元EMS200套13.4视频监控系统套1DS红外高清高速球摄像机、工业光纤交换机等3.5箱体及附件(宽×高×深）：6058×2896×2438mm套1含温度控制系统、隔热系统、阻燃系统、火灾报警系统、电气联锁系统、机械联锁系统、安全逃生系统、应急系统、消防系统及内部设备之间连接电缆等4箱式成套开关及控制系统DAS1000套1每套主要设备详见序号4.1～4.44.16KV成套开关柜KYN28A-12套1含接入柜2面、计量柜1面、PT柜1面、进线柜2面，含综保、计量和测控装置4.2直流屏DC220V20Ah台1含充电机、12V20Ah电池等4.3交流低压计量配电柜台1380V两路输入供电，输入为3相4线，2路输入供电要互锁，输入断路器要带状态节点信号，上传到后台监控，输出母线加单相计量表（长沙威胜品牌），精度为0.5S，输出回路15路，输出3相，前5路，每路输出功率满足45KW,后9路，每路功率满足10KW，每路要用ABB同类品牌断路器4.4视频监控系统套1红外高清高速球摄像机、工业光纤交换机等4.5箱体及附件（宽×高×深）：9125×2896×2438mm套1含温度控制系统、隔热系统、阻燃系统、火灾报警系统、电气联锁系统、机械联锁系统、安全逃生系统、应急系统、消防系统及设备之间连接电缆等二SC1000TL储能逆变器介绍2.1外观图2.2主要技术参数表直流参数直流电压范围810～1200V最大直流电流1410A电网参数额定交流功率1000kW最大交流功率（长期运行）1100kVA最大交流电流1176A电流总谐波失真<3%(额定功率时)直流电流分量<0.5%额定电网电压540V允许电网电压范围475～594V额定电网频率50Hz允许电网频率范围45～55Hz额定功率下的功率因数>0.99功率因数可调范围0.9(超前)～0.9(滞后)关键指标最大效率98.6%跟踪精度99.5%满充到满放的响应时间<100ms常规参数尺寸(宽×高×深)1606x2065x935mm重量1400kg防护等级IP21运行温度范围-30～55℃相对湿度0～95%，无冷凝最高海拔6000m(＞4000m需降额)显示屏触摸屏冷却方式温控强制风冷隔离方式无隔离停机自耗电<127W噪声<70dB@1m通讯接口RS485、Ethernet、CAN通讯协议ModbusRTU、ModbusTCP、IEC104认证TUV2.3主要特点本产品采用先进的IGBT功率器件以及先进的数字控制技术，优化了控制性能和提高了系统的可靠性，适合于不同电池充放电需要，并且在结构上进行模块化设计，方便安装与维护。本产品主要具有以下几个特点：运用大功率单机一级逆变控制技术，不含隔离变压器，整机效率高达98.6%；响应速度快,满充到满放时间小于100ms；跟踪精度高，跟踪精度高达99.5%；可以接受EMS及监控系统调度，通讯方式有RS485、CAN、以太网；具有多输入接口，可以与多种电池接口，如三元锂电池、磷酸铁锂蓄电池等；多种并网充放电方式，满足各种场合对电池的充放电工作；采用美国TI公司32位数字信号处理器（DSP）作为控制CPU，控制精度99.9%以上；使用自主研发的电流重复控制技术，降低输出电流谐波，最大程度保证输送到电网的电能质量；具有先进的孤岛效应检测和保护方案，以及完善的保护及监控功能；具有有功功率调节功能和功率因数调节功能；触摸屏人机操作界面，多语种显示菜单，图形化的操作界面，可显示包括各项运行数据、历史数据、充放电电量数据，以及充放电功率曲线等信息；适应严酷的环境条件，海拔4000米可实现满功率发电，-30℃～+55℃温度范围内可长期连续运行；储能双向逆变器参照国内和国外相关标准进行设计，具有完善的保护功能，确保系统安全可靠地连续运行。三锂电池介绍储能调频项目，最大放电倍率要求在2C及以上，因此选用高倍率的功率型高倍率的锂电池，采用全球领先的镍钴锰（NCM）三元锂电池技术，电芯具有多重安全功能，三级BMS保护、安全性能好、电池一致性好、无污染、能量密度高、功率密度高、循环效率高、循环寿命长、高充放电倍率等优点。3.1锂电池各级参数介绍1)电芯参数图示规格单位68Ah尺寸(裸芯)mm45125173重量gMax1910额定容量Ah68额定电压V3.7额定能量Wh251.6上限电压V4.1下限电压V2.7运行温度范围°C-25to50储存温度范围°C-40to60能量密度Wh/L259Wh/kg123端子类型—激光焊接认证—UL16422)电池模组参数电池托盘基本参数图示规格单位68Ah组成-16S1P（每个模组包含16个电芯、模组BMS）尺寸mm448×510×161重量kg50标称容量Ah68标称能量kWh3.97标称电压V58.4运行电压范围V49.6~65.6持续放电功率kW9.92（2.5C倍率）峰值功率kW15.88（4.0C倍率）充电方式恒流-恒压4.1V/单体,68A,3A切断认证-UN38.3电池托盘电气图3)每套电池系统参数序号项目规格说明1组成方式256S8P256个电芯串联成1组，8组并联成1套系统，40尺集装箱内共3套电池系统（24P)电芯类型镍钴锰68Ah由三星SDI生产电芯数量/托盘1616S1P托盘数量/组16256S1P并联数/套88P排布方式横排40尺集装箱内两侧各均分排布17个机架，每个机架12层高，1~8层为一个单元，两侧9~12层合并为1个单元。2设计容量508kWh/套3额定功率1016kW2C倍率4最大持续功率1270kW2.5C倍率5最大间歇功率2016kW4C（5分钟以内）6标称电压934.4V3.65V/电芯7最高电压1049.6V4.1V/电芯8最低电压793.6V3.1V/电芯9充电方式恒流-恒压，恒功率-恒压如果采用恒功率充电，需要和厂家沟通10恒压充电限压值1049.6V4.1V/电芯11标准充电电流（推荐）23A1/3C倍率，/组12标准充电时间（推荐）4h13最大充电电流170A持续充电，2.5C倍率，/组14最大放电电流170A持续放电，2.5C倍率，/组15运行温度23±5℃建议环境温度23℃16储存温度-20~60℃推荐25℃17储存湿度<85%RH18通讯方式UART&CAN2.0B内部通讯（模组-组-系统）MODBUSRTUorTCP/IP外部通讯（上层系统）19输入电压（辅助电源）24VDC350W/组20日历寿命20年25℃、SOC100%条件下储存21循环效率>95%在0.5C持续倍率下22自放电率<2%/月，在休眠模式下；/周，在唤醒模式下23EMC标准IEC610006-2,6-424电气绝缘水平4,500kV托盘级，30秒，5mA以下3.2锂电池特点介绍1)电芯多重保护材料/电芯级6重安全装置，开关盒系统级双重保护回路，确保系统安全性；从电芯到系统具有全球级安全性认证：UL1642、UN38.3、UL1973、VDE、JET。内置可靠的安全阀，当过充电或温度急剧上升时，伴随者副反应发生，单体内压增加到一定值，安全阀自动开启泄气，防止电池鼓胀或爆炸；隔膜采用耐高温陶瓷涂布技术，防止由枝晶或电池遭冲击时造成的内部短路，高温时切断锂离子传输通道。内置正极保险丝（即正极通过熔丝与外壳相连），当电池短路或过充电等意外时，内置正极保险丝熔断，起保护作用；负极具有过充电的保护装置OSD，过充电等滥用情况下，单体内部气压上升，诱发OSD变形，充电电流迂回至壳体回路，促使正极保险丝熔断，切断充电回路；正极性铝质方形外壳，具有良好的导热散热性能，又能阻止表面腐蚀，在长期使用时避免电解质的泄漏；壳体内置放针刺保护层（NSD），当外壳被尖锐硬物刺穿时，NSD层提前与壳体形成回路，降低电芯短路风险。回路接触器可以切断过高的充放电电流的以保护电池回路断路器可避免电池组因外部短路造成的损害。同类产品具备多种权威认证BMS系统具备多级告警保护BMS类型告警类型机架级BMS充电过压保护放电低压保护过温保护低温保护BMS通信故障告警系统级BMS过压保护低压保护过流保护电压不均衡告警电芯温度不均衡告警开关盒故障（直流接触器保护）开关盒传感器故障（直流接触器监控）BMS通信故障告警2)优异的电化学性能循环寿命长、耐受性强，良好的高低温性能；方形电芯设计，极高的电解液量和电解液保持率（相比较软包电池），确保单体电芯（68Ah）循环次数高于6000次（@1C1C、25℃、DOD100%、EOL80%），浅循环使用工况下，电池的寿命更长，DOD75%循环寿命高于8500次（@1C1C、25℃、EOL80%）。3)剩余容量无瞬间跌落特性EOL低于50%，放电性能仍能预测；方形电芯设计极高的电解液保持率，电池生命周期内不存在电解液的干涸（与软包电池相比），即使容量衰减到50%，剩余容量不会出现“瞬间跌落”现象。意味着更长的资产利用率和更高的投资回报率。4)循环效率高在1C~4C不同的充放电倍率下，电池模组充放电效率效率均高于93%，2C充放电倍率下，电池模组充放电效率效率达到94.98%。5)系统适用性强方形铝壳电芯、标准化模组、通用型机架设计，便于规模化生产组装，灵活的系统组合，可满足各种定制化需要；宽广的系统电压范围，通过不同的串联组合可提供不同电压等级的电池系统。比如68Ah电芯可进行256个串联成系统额定电压934.4V的串列（单体电芯3.65V），最高充电电压可达1049.6V。宽广的系统容量范围，通用型机架式并联组合可提供容量多样式电池系统。可以有几十千瓦时到几兆时的范围供选择。6)系统易于安装、维护系统部件模块化设计，标准19寸机架安装，全部接线端子前端设计，易于安装维护。3.3三级BMS架构示图介绍16串电池托盘系统架构示意图256串电池组系统架构示意图256串8并电池系统架构示意图四6KV成套开关柜介绍4.16KV成套开关柜一次图一共是6面柜，接入柜2面（接环网柜）、计量柜1面、PT柜1面、进线柜2面（接高厂变间隔柜），含综保、计量和测控装置。4.26KV成套开关柜性能要求6KV成套开关柜配有完善的综保、计量和测控装置6KV成套开关柜配有PT、CT，精度满足0.2S6KV成套开关柜柜内配有双向电能计量表计，计量储能设备耗电量6kV成套开关柜具有遥测、遥信、遥调功能6kV成套开关柜1#进线柜和2号进线柜可以实现互锁和人工切换功能一共是6面柜，接入柜2面、计量柜1面、PT柜1面、进线柜2面，每面配电柜宽x深x高（mm）：80014502300颜色：RAL7035；五20尺中压箱式储能逆变器介绍20尺箱式储能逆变器的主要任务是储能逆变器、双绕组变压器、独立进风排风通道、动力配电装置、照明装置、通讯和监控系统、消防系统等设备有机的集成到1个标准的单元中。5.1主要技术参数表SC2000TS-MV主要技术参数表直流参数直流电压范围810～1200V最大直流电流2820A电网参数额定交流功率2000kW最大交流功率（长期运行）2200kVA电流总谐波失真<3%(额定功率时)直流电流分量<0.5%额定电网电压6.3KV额定电网频率50Hz允许电网频率范围45～55Hz额定功率下的功率因数>0.99功率因数可调范围0.9(超前)～0.9(滞后)常规参数尺寸(宽×高×深)6058×2896×2438mm防护等级IP54运行温度范围-30~55℃相对湿度（无冷凝）0~95%，无冷凝最高海拔6000m(＞4000m需降额)防腐等级C3冷却方式风冷噪声<65dB@3m箱体颜色RAL7035对外通讯接口RS485、Ethernet、光口通讯协议ModbusRTU、ModbusTCP、IEC104SC1000TS-MV主要技术参数表直流参数直流电压范围810～1200V最大直流电流1410A电网参数额定交流功率1000kW最大交流功率（长期运行）1100kVA电流总谐波失真<3%(额定功率时)直流电流分量<0.5%额定电网电压6.3KV额定电网频率50Hz允许电网频率范围45～55Hz额定功率下的功率因数>0.99功率因数可调范围0.9(超前)～0.9(滞后)常规参数尺寸(宽×高×深)6058×2896×2438mm防护等级（IEC60529）IP54运行温度范围-30~55℃相对湿度（无冷凝）0~95%，无冷凝最高海拔6000m(＞4000m需降额)防腐等级C3冷却方式风冷噪声<65dB@3m箱体颜色RAL7035通讯接口RS485、Ethernet、CAN、光口通讯协议ModbusRTU、ModbusTCP、IEC1045.2主要特点1）20尺箱式储能逆变器箱体采用高箱体进行设计，需具备良好的防腐、防火、防水、防尘（防风沙）、防震、防紫外线等功能；集装箱的进、出风口和设备的进风口加装可方便更换的标准通风过滤网；2）箱体必须保证运输和地震条件下集装箱及其内部设备的机械强度满足要求，不出现变形、功能异常、震动后不运行等故障；必须保证集装箱内外材料的性质不会因为紫外线的照射发生劣化、不会吸收紫外线的热量等。3）集装箱采用高品质隔热阻燃系统，集装箱外壳加隔热层，集装箱外壳结构、隔热保温材料、内外部装饰材料等全部使用阻燃材料。4）提供多种通讯接口，遵循Modbus通讯协议和TCP/IP通讯协议；5）紧凑型设计，占地面积小，造型美观环保，适应不同场景需求；6）防护等级IP54，全面考虑排风散热、防风沙，防雨雪、防腐蚀、抗低温等各种要求；7）高强度外壳，一体式设计，可整体吊装、运输，内部线缆连接出厂完成安装，施工现场安装调试方便快捷；8）颜色：RAL7035；9）宽高深：6058×2896×2438mm六40尺箱式储能电池介绍40尺箱式储能电池的主要任务是锂电池、电池控制柜、自动消防系统、温控系统、空调系统、通讯和监控系统、动力配电装置、照明装置等设备有机的集成到1个标准的单元中。储能电池系统采用40尺集装箱系统集成设计，系统共需3套锂电池集装箱，总容量4572kWh。每套40尺标准集装箱内置256S24P锂电池组，单套集装箱系统容量1524kWh，电池均分为3套电池系统，每套电池系统为256S8P，各对应一台电池控制柜，单套电池系统容量508kWh，电池集装箱内置空调、消防、照明、配电系统。配置说明见下表：组成项目单位说明40尺箱式储能锂电池系统1套内置锂电池系统、电池控制柜、自动消防系统、温控系统、照明系统、温控系统1套工业空调，具有制热、制冷功能，配合温度传感器，自动控制箱体温度自动消防系统1套电池行业专用消防材质七氟丙烷，配合烟雾传感器，电池系统256串8并3（1524kWh）电池均分为3套电池系统，每套电池系统为256S8P（1套BMS），各对应一台电池控制柜，单套系统容量508kWh电池控制柜3台对电池组进行汇流和管理，内置交流配电单元、直流配电单元、UPS、AC220V转DC24V电源模块，输出接储能逆变器直流侧6.1主要技术参数表项目主要技术参数系统配置锂电池组+BCP+HVAC+FFS额定容量1524kWh（256S8P3）重量（t）36t（含电池）风载荷（m/s/mph）49.9/111雪载荷（Mpa/psf）1.91×10-3/40防腐等级C3主题箱体材质SPA-H（耐候钢）外形尺寸（宽×高×深）mm12192×2896×2438mm运行温度范围-30~55℃冷却方式工业空调加热方式工业空调防护等级IP54相对湿度（无冷凝）0～95%，无冷凝噪音<60dB@3m最高海拔6000m(超过4000m需降额)通讯方式RS485、以太网通信协议Modbus、TCP/IP、光口6.2主要特点介绍1）40尺箱式储能电池将锂电池系统、电池控制柜、智能温控系统（工业空调），自动消防设备，压力排风口等有机的集成在一个高箱内。2）40尺箱式储能电池箱体采用高箱体进行设计，具备良好的防腐、防火、防水、防尘（防风沙）、防震、防紫外线等功能；集装箱的进、出风口和设备的进风口加装可方便更换的标准通风过滤网。3）箱体必须保证运输和地震条件下集装箱及其内部设备的机械强度满足要求，不出现变形、功能异常、震动后不运行等故障；必须保证集装箱内外材料的性质不会因为紫外线的照射发生劣化、不会吸收紫外线的热量等。4）集装箱采用高品质隔热阻燃系统，集装箱外壳加隔热层，集装箱外壳结构、隔热保温材料、内外部装饰材料等全部使用阻燃材料。5）提供多种通讯接口，遵循Modbus通讯协议和TCP/IP通讯协议；6）紧凑型设计，占地面积小，造型美观环保，适应不同场景需求；7）防护等级IP54，全面考虑排风散热、防风沙，防雨雪、防腐蚀、抗低温等各种要求；8）高强度外壳，一体式设计，可整体吊装、运输，内部线缆连接出厂完成安装，施工现场安装调试方便快捷；9）颜色：RAL7035；10）宽高深：12192×2896×2438mm七30尺箱式成套开关及储能主控系统30尺箱式成套开关及储能主控系统的主要任务是成套开关柜、直流屏、交流低压配电柜、储能主控系统、独立进风排风通道、动力配电装置、照明装置、视频监控系统、消防系统等设备有机的集成到1个标准的单元中。主要特点如下：1）30尺箱式成套开关及储能主控系统箱体采用标准箱体进行设计，需具备良好的防腐、防火、防水、防尘（防风沙）、防震、防紫外线等功能；集装箱的进、出风口和设备的进风口加装可方便更换的标准通风过滤网；2）箱体必须保证运输和地震条件下集装箱及其内部设备的机械强度满足要求，不出现变形、功能异常、震动后不运行等故障；必须保证集装箱内外材料的性质不会因为紫外线的照射发生劣化、不会吸收紫外线的热量等。3）集装箱采用高品质隔热阻燃系统，集装箱外壳加隔热层，集装箱外壳结构、隔热保温材料、内外部装饰材料等全部使用阻燃材料。4）提供多种通讯接口，遵循Modbus通讯协议和TCP/IP通讯协议；5）紧凑型设计，占地面积小，造型美观环保，适应不同场景需求；6）防护等级IP54，全面考虑排风散热、防风沙，防雨雪、防腐蚀、抗低温等各种要求；7）高强度外壳，一体式设计，可整体吊装、运输，内部线缆连接出厂完成安装，施工现场安装调试方便快捷；8）颜色：RAL7035；9）宽高深：9125×2896×2438mm八9MW4.5MWh储能调频项目一次电气系统图
