大型储能电站设计案例和关键要素VIP专享VIP免费

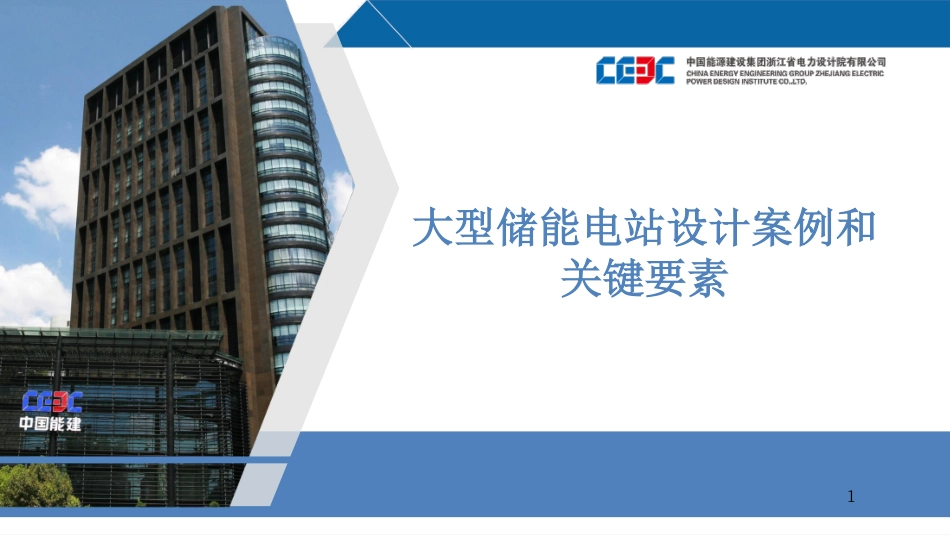

大型储能电站设计案例和
关键要素
1

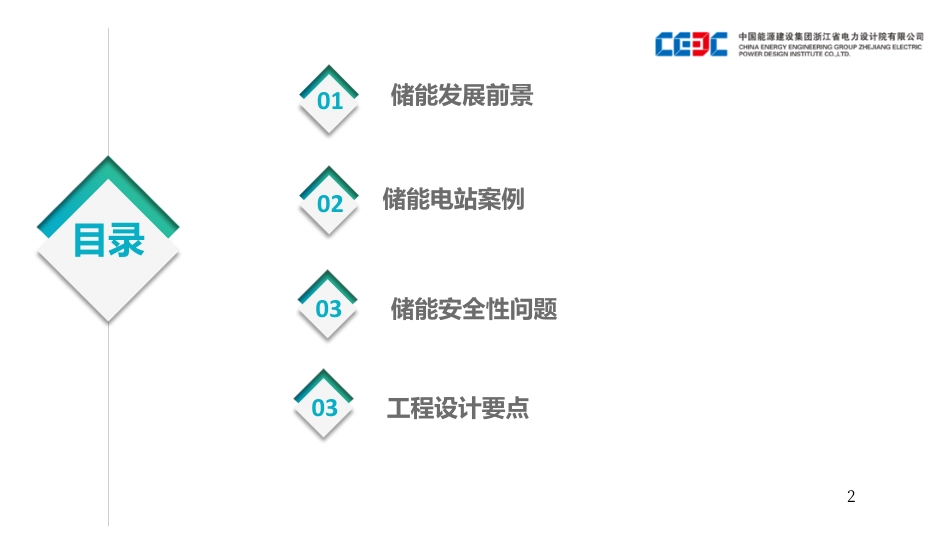

目录
储能发展前景
储能电站案例
储能安全性问题
01
02
03
工程设计要点
03
2

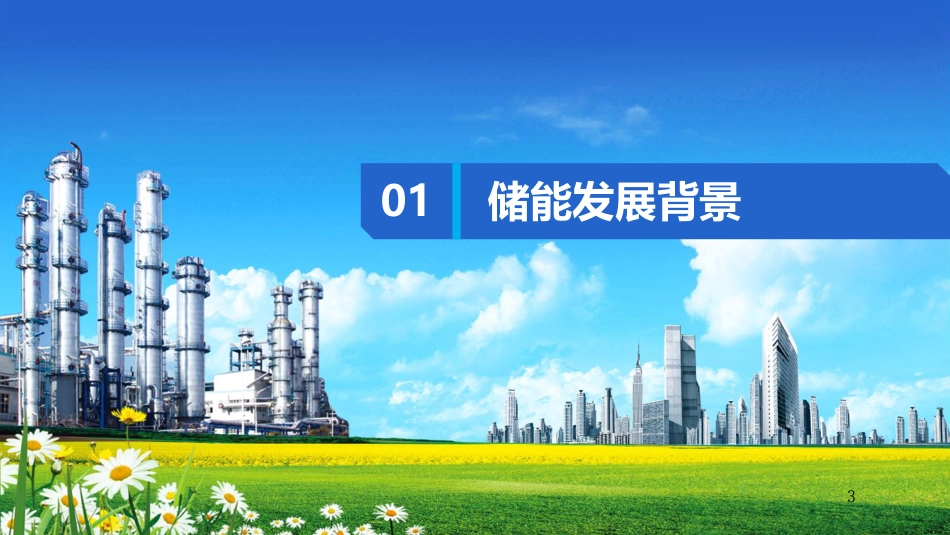

01 储能发展背景
3
大型储能电站设计案例和关键要素1目录储能发展前景储能电站案例储能安全性问题010203工程设计要点03201储能发展背景3“四个革命,一个合作”2030碳达峰、2060碳中和国家能源战略:构建以新能源为主体的新型电力体系未来能源低碳化、清洁化、智能化的基础能源变革和能源结构调整的关键要素储能发展前景储能智能洁能未来能源发展方向能源革命需求4新型电力体系特点:高比例、高弹性、数字化电力系统中引入时间、空间因子要素,将改变电能生产、输送和消费同步完成的模式实现电能潮流双向流动和电网更具柔性,提高能源利用效率储能——电力系统第五大要素储能发展前景储能在新型电力系统作用5储能发展前景用户侧的峰谷差套利模式可再生能源+储能互补模式微网侧的系统调节服务电网侧的调峰服务AGC调频服务紧急频率支撑0102030405售电公司的电量偏差对冲服务与电厂构建“基荷-辅助服务”互补系统替代重要部分和设施的应急备用电源06070810燃储互补黑启动模式(燃机冷启动)09602储能电站案例7用户侧储能储能设计案例长丰纸业储能电站,采用5MW/40MWh铅碳电池系统,10KV接入用户配电网,共置24960节电池,20台250kWPCS。双层集装箱安装,包括40个电池集装箱,2个PCS集装箱和1个集控箱。8共享储能储能设计案例格尔木美满闵行储能电站,国内首个市场化运营电网侧共享储能电站,位于海西110千伏白杨变,利用电力仓库改建。一期采用32MW/64MWh的磷酸铁锂电池。接受省调调度和青海省大数据中心的撮合交易,通过共享方式为光伏企业提供调峰辅助服务,增加光伏消纳和送出。9火储联合调频储能储能设计案例广东红海湾电厂2x660MW配套20MW/10MWh储能系统,由10个储能单元组成,采用一拖二形式接入厂用电系统。储能系统通过跟踪AGC指令与机组出力,自动补偿机组出力偏差,实现整体快速精确调节,响应时间短,调节速率快,调节精度高。日中标里程达15000MW,交-直-交能量效率达88%。10独立集中式储能储能设计案例利用电厂退役机组场地、既有线路和设施,建设一座独立电化学储能电站,规模100MW/200MWh。负荷中心的“抽水蓄能”电站。参与发电辅助服务市场,主要为电网提供调峰、调频、调相、备用和需求侧响应等多种电力辅助服务。快速灵活的调峰特性,特别适合浙江电网午间2小时的短时调峰的需求。毫秒级频率响应能力,直流故障的紧急频率支撑1103储能安全性问题12储能安全性问题案例2:江苏某储能电站调试时正负极不小心短接,电池簇未设置熔断器,引发全站事故案例1::北京市某光储充一体化电站发生爆炸案例3:山西某储能电站汇流柜内电路设置不合理,接触件老化引起短路,引发事故安全13锂电池热失控主要因素:外部短路、外部高温和内部短路。热失控过程:防爆膜破裂-电解液喷出-燃烧热失控过程产生大量CO、SO2、THC等有毒可燃烟气,在封闭空间内具有爆炸的风险大多数电池火灾,首先是内短路引发的,其热量和温度对相邻电池形成了“外部高温环境”,引发相邻电池热失控,导致整个PACK的连锁反应。据统计,大部分储能事故由系统设计不合理引发或事故扩大。热失控原理机制冤锂离子电池热失控过程储能安全性问题1404工程设计要点15电化学储能电站储能电池储能变流系统(PCS)电池管理系统(BMS)变配电系统暖通系统消防系统能量管理系统系统(EMS)工程设计要点——设备选型16工程设计要点——设备选型种类优点缺点锂离子电池循环寿命多、响应速度快、能量密度高、占地少、技术成熟、效率高约90%、产量大、成本较低环境温度要求高、有爆燃危险、需配电池管理系统与保护水系电池安全性高、较环保、维护方便、可回收能量密度低、技术成熟度较低、产量少铅酸/铅碳电池技术成熟、结构简单、价格低廉、维护方便不支持深度、快速和大功率放电、能量密度低、寿命短、环保性差钠硫电池循环寿命长、能量密度高、响应速度快、效率约75%高温(500℃)下运行,使用金属钠,有一定的安全风险全钒液流电池循环寿命长、可达万次以上价格昂贵、能量密度和功率密度低,响应时间长镍氢电池温度使用范围宽、循环寿命长、不燃不爆、安全性高成本高、强碱性电解液易易对环境造成污染锂离子电池中,磷酸铁锂离子较三元锂等其他锂离子电池,具有更高的高温稳定性和安全性。在当前电化学储能电池技术发展阶段,磷酸铁锂电池更适合应用于电化学储能电站的建设。电化学储能电池比较17➢符合标准:电池单体、模组、簇的安全性能符合现行国家标准《电力储能用锂离子电池》GB/T36276的相关规定➢型式试验检测合格:经中国电科院等第三方机构型式试验检测合格,确保电池在发生外部短路、高温、挤压、冲击、过充、振动的情况下均无渗透、排气、破裂、解体和燃烧➢相关认证(推荐项):UL、IEC、UN38.3等磷酸铁锂电池选型要点工程设计要点——设备选型18从电池模组设计上对电池防火性能进行提升支架设计充分考虑导流及扰流设计应充分考虑电芯间距和pack间距模组和PACK材料应采用耐火材料簇内电气设计时应电气柜绝缘设计和爬电距离工程设计要点——设备选型智能洁能模组结构和簇结构设计19工程设计要点——设备选型智能洁能电池管理系统(BMS)——主动均衡+数据管理后台采用主动均衡策略,消除电池模组间不一致性,提高电池循环次数和运行安全性。在常规三级架构基础上设置BMS数据管理后台,保障数据的采样精度、扫描周期和传输速率充分挖掘BMS的检测数据,完善BMS的保护功能。BMS设计上,应设置温度逐级报警和联锁保护策略。当温度超过60℃时,应联锁系统停机。当温度持续升高,并且温度上升速率达到一定值,判断该电池模组已热失控,提前预警,赢得处置时间,避免事故扩大和蔓延。BMS系统设计、制造上需要考虑高安全、高可靠性BSUPCSBCU1电池模组.1(V12S,T3)电池模组.2(V12S,T3)电池模组.4(V12S,T3)电池模组.3(V12S,T3)电池模组.19(V12S,T3)BMU1.1BMU1.2BMU1.4BMU1.3BMU1.19CANBUSBCUNBMUN.1BMUN.2BMUN.4BMUN.3BMUN.19CANBUSRS485CANBUS断路器接触器绝缘/电流检测熔断器电池模组N.1(V12S,T3)电池模组N.12(V12S,T3)电池模组N.4(V12S,T3)电池模组N.3(V12S,T3)电池模组N.19(V12S,T3)故障干结点消防SCU空调电气保护机构以太网RS485RS485和故障I/O故障I/O以太网动环监测20工程设计要点——容量配置智能洁能用户侧or发电侧or电网侧?应用场景充放电倍率效率与损耗电池容量0.25C?0.5C?1C?2C?DOD、电池转换效率、PCS转换效率、升压变流效率(如有)、线路损耗、站用电损耗等避免电池运行在高于设定的充放电倍率范围内、保证电池运行状态安全。所见非所得21工程设计要点——建筑防火设计智能站房式储能电站模块化布置,提高建筑利用率重点:合理布局、分割电池室和PCS室尺寸;难点:建筑防火设计和消防设计;措施:a)电池室采用标准间设计,独立分区,满足防火分区要求;缩小环境管控空间,减少暖通投资;b)PCS等变、升压设备相对集中布置,尽量毗邻相应电池室布置,以缩短电缆;c)电池室电缆应考虑上出线和桥架方式;d)建筑设计应充分考虑设备检修和运输通道;e)结构设计应充分考虑静荷载、均布特点;占地指标:<15平方米/MWh22工程设计要点——建筑防火设计智能➢与附近建/构筑物保持安全距离,必要时设置防火墙➢非同一系统的储能电站之间保持安全距离或设置防火墙➢不同电池簇间做物理分隔,减小电池事故范围预制仓式储能电站23工程设计要点——电气拓扑与保护设计智能储能系统电气拓扑模块化设计(簇-单元-堆),保证电池运行一致性控制电池簇并联,储能单元规模宜≤2.5MW梯次电池建议采用组串式PCS。400V并网储能系统,应配置隔离变压器。设置完备的电气保护:交流系统保护、直流系统保护。24完善电气直流系统保护,要求能承受短时间的大电流冲击。电池直流系统保护设计电气设备选型严格按照电厂设计标准执行,排除因产品质量和参数选型原因导致火灾发生的隐患。每个电池簇高压箱出口应设置熔断器,PCS交、直流侧设置断路器,保证外部短路不会触发电池热失控。在极限情况下,短路点无法越过电池簇熔断器,引起电池的大面积过充和热失控。储能子单元设置急停开关。当按下急停按钮,断开储能单元交流侧开关,同时使得电池簇直流接触器分开,彻底断开电池系统与外部电路。工程设计要点——电气拓扑与保护设计25工程设计要点——消防设计智能电池区域按规范设置感温探测器、感烟探测器和可燃气体探测器,消防报警信号与BMS温度信号联合判断电池热失控。火灾报警系统电池区域按规范设置气体灭火系统,并与火灾报警连锁。一个独立的电池区域作为一个防护区,气体灭火系统按全淹没灭火方式。气体灭火系统因电池室内着火后,人员难以靠近。建议每个电池区域上方设置雨淋喷头,手动接入外部水源。每个区域需做好防水和排水收集措施。二次水喷淋冷却系统电池系统消防柜汇流柜汇流柜控制柜控制柜电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇空调空调消防柜汇流柜汇流柜控制柜控制柜电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇空调空调电池系统电池系统消防柜汇流柜汇流柜控制柜控制柜电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇空调空调消防柜汇流柜汇流柜控制柜控制柜电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇空调空调电池系统电池系统消防柜汇流柜汇流柜控制柜控制柜电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇空调空调消防柜汇流柜汇流柜控制柜控制柜电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇空调空调电池系统电池系统消防柜汇流柜汇流柜控制柜控制柜电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇空调空调消防柜汇流柜汇流柜控制柜控制柜电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇空调空调电池系统电池系统消防柜汇流柜汇流柜控制柜控制柜电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇空调空调消防柜汇流柜汇流柜控制柜控制柜电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇电池簇空调空调电池系统26工程设计要点——消防设计预制舱簇级防护设计每个电池簇单独设置隔舱,设为独立防火分区。每个隔舱设置烟感、温感和可燃气体探头。每个隔舱设置一套探火管式气体灭火系统。主要通过物理方式探测火灾的发生,当温度达到150~160℃时,最近热源的探测管道破裂,触发气体灭火系统动作。每个隔舱配置自动浸没式水冷却系统,由探测器信号和BMS温度信号综合判断,联锁启动水浸没冷却系统,5分钟内灌满全舱。27工程设计要点——暖通设计智能环境温度控制➢空冷:储能中应用最广泛的热管理方式。具有结构简单、轻便、寿命长、可靠性高、成本低等特点。按驱动方式可分为自然通风和强制通风。➢液冷:散热效率和散热速度好。➢热管冷却:类似于空调的制冷机理,主要依靠冷却介质发生相变来实现换热过程,对比液冷散热效果更好,但成本较高,性价比较低。➢相变冷却:指利用在特定温度下发生相变吸收或释放能量的材料。具有结构紧凑、接触热阻低、冷却效果好等优点,但无法持续吸收热量导致失效。项目空冷液冷热管冷却相变冷却强迫主动冷端空冷冷端液冷相变材料+导热材料散热效率中高较高高高散热速度中较高高高较高温降中较高较高高高温差较高低低低低复杂度中较高中较高中寿命长中长长长成本低较高较高高较高典型热管理技术的特点典型热管理技术的特点28工程设计要点——暖通设计智能热仿真模拟➢锂离子电池非常娇贵,可靠热管理设计是达到设计寿命的基本保障。➢暖通设计不仅在于环境温度控制,还特别需注意气流组织的优化,温度场均匀分布。29PCS、变压器等风冷设备通风事故通风AB➢PCS一般自带散热风机及风道,采用自然进风、机械排风的方式排出。同时考虑设备间增加通风机,保障新风量。➢PCS风道重点在于进、排风口设计,避免冷热风短路。➢PCS与变压器一起布置,需统筹考虑两者通风设计➢为防止火灾熄灭后复燃,参照规范,设置事故后通风系统。气体消防/水冷却系统动作后,联锁开启灾后风机,排风口直通室外。➢可燃气体探测系统与通风系统联动,预防热失控过程中特别是明火灭后产生的气体积聚导致爆炸。➢铅酸、液流蓄电池室须按规范设计,包括氢气探测器、通风系统、顶棚要求平整等。工程设计要点——暖通设计30谢谢ThanksforYourTime31
