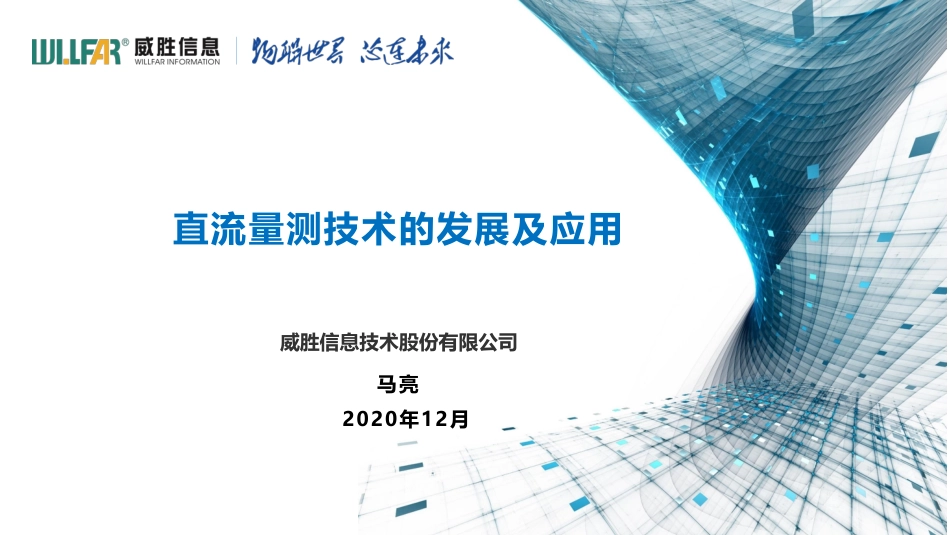

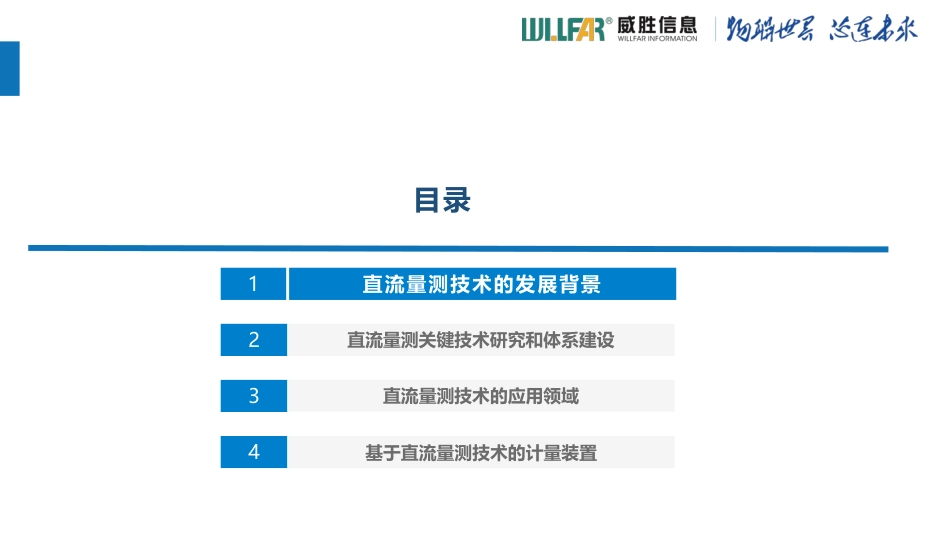

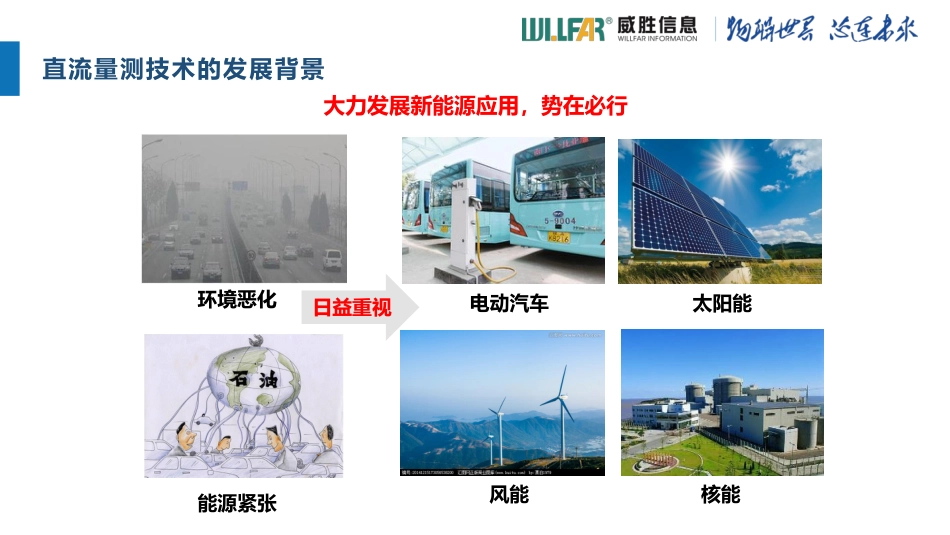

威胜信息技术股份有限公司直流量测技术的发展及应用马亮2020年12月目录1直流量测技术的发展背景2直流量测关键技术研究和体系建设3直流量测技术的应用领域4基于直流量测技术的计量装置直流量测技术的发展背景能源紧张环境恶化日益重视大力发展新能源应用，势在必行电动汽车太阳能风能核能直流量测技术的发展背景地热能太阳能风能核能交流电直流电1、计交流、计直流？2、怎样有效监测与计量？3、怎么检定？怎么溯源？目录1直流量测关键技术研究和体系建设23直流量测技术的应用领域4基于直流量测技术的计量装置直流量测技术的发展背景直流量测关键技术研究和体系建设国家质量基础的共性技术研究与应用——直流计量：新能源基础性、通用性研究意义直流电能可检测、可分析的共性技术直流电能可量传、可溯源的共性技术•突破直流电能计量、电能质量分析关键技术•建立我国直流电能计量标准体系和检定规程•建立我国直流电能计量溯源体系•确保计量准确可靠，维护贸易公平直流量测关键技术研究和体系建设新能源、交通、直流配网、军工等计量技术基础、直流电能溯源体系直流电能表、直流电能表检定装置•直流电能计量溯源体系不完整•计量检测技术研究不深，标准、装置、系统不全•实际工作中设备、规程规范缺失关注领域不足关注问题转化成果直流量测关键技术研究和体系建设具体领域国内国外直流电能国家计量基准未建立未建立直流电能标准体系直流电能表国标和检定规程已发布，未完全建立直流标准表的国标和检定规程未建立直流电能表已有产品，但精度等级不高，市场应用较单一FLUKE、Agilent、RADIAN等公司均无标准化批量产品直流标准电能表已有产品，但精度等级不高，市场应用较少FLUKE、Agilent、RADIAN等公司均无产品直流量测关键技术研究和体系建设直流计量器具标准GB/T33708-2017静止式直流电能表JJG842-2017电子式直流电能表DL/T1484-2015直流电能表技术规范JJG1069-2011直流分流器JJF1779-2019直流电子式电能表型式评价大纲电动汽车直流计量标准GB/T29318-2012电动汽车非车载充电机电能计量JJG1149-2018电动汽车非车载充电机国际标准IEC62053-41（未正式发布）ElectricityMeteringEquipment(DC)-ParticularRequirements-Part41目录1直流量测技术的应用领域234基于直流量测技术的计量装置直流量测技术的发展背景直流量测关键技术研究和体系建设直流量测技术的应用领域习近平总书记在十九大报告中提出“推进能源生产和消费革命,构建清洁低碳、安全高效的能源体系”。未来，直流电在国民经济和社会生活中的应用日益广泛，其中直流供电形式的光伏发电、氢燃料电池等在光伏直驱空调、电动汽车和城市轨道交通等领域的应用是新能源发展的重要方向。直流量测技术的应用领域电动汽车截至2020年11月，中国充电联盟报告:现有公共类充电桩66.7万台，其中交流充电桩37.6万台、直流充电桩29.1万台。直流快充、能源信息化有序充电、恒限功率储充一体等可以成为新基建桩的协同使能技术，更有竞争力的参与国际合作。直流量测技术的应用领域新能源随着国家近年对光伏发电、风电、氢能以及直流储能领域的高度重视，新能源产品也得到大力推广运用，特别是直流监测计量产品。如何有效利用新能源，解决新能源并网问题，做到削峰填谷、合理分配、系统可调可控，保障电网有序运行，这些都与直流量测密不可分。直流量测技术的应用领域工程示范技术探索过去现在未来成熟应用⚫民用建筑⚫市政系统⚫直流配电网⚫直流微电网⚫数据中心⚫飞机/舰船⚫轨道交通与直流量测紧密相关关键技术有待突破技术体系有待完善系统经济性设备实用性专有系统供电系统民用领域民用领域直流配电直流量测技术的应用领域针对用电安全痛点，专家提出直流安全电压分区概念，应用多类民用直流电器推动民用直流量测技术的应用，共创家电应用“安全、智能”新格局空气净化器冰箱加湿器媒体中心LED灯空调内机风扇净水器电磁炉电饭煲户用光伏洗衣机空调外机建筑安全电压全覆盖储能光伏高渗透民用直流电器安全、绿色智能、精细直流建筑直流家居目录1基于直流量测技术的计量装置234直流量测技术的应用领域直流量测技术的发展背景直流量测关键技术研究和体系建设基于直流量测技术的计量装置获得计量许可证、型式评价证书、国网计量中心检测报告、CE认证等计量许可证书型式评价证书国网检测报告CE认证报告基于直流量测技术的计量装置➢专利名称：一种高精度直流电能检测装置和方法➢专利号：ZL202010200611.6➢专利名称：用于电动汽车的直流电能计量装置的直流计量方法➢专利号：ZL201110219046.9➢专利名称：一种直流计量方法➢专利号：ZL201611104728.4➢专利名称：隔离采样电路和用该电路制成的计量仪表➢专利号：ZL201620933149.X➢专利名称：新型直流电能监测装置➢专利号：ZL201820582093.71、直流电压、电流可达4kV模拟隔离，分流器满足正极、负极接线自适应，保障用电安全；2、满足电子式直流表检定规程JJG842-2017标准，具有高精度电能计量功能；3、满足国南网直流表技术规范，获得国网计量中心和国网电科院检测报告；4、通信协议满足MODBUS-RTU、DL/T645-2007以及698.45协议；5、数据加密、事件记录、冻结、结算、负荷曲线等功能；6、极限工作温度范围最大可达-40°C~85°C；国家专利技术优势基于直流量测技术的计量装置✓主要用于社会公用直流充电桩电能计量✓分时计量、事件记录、冻结、结算、负荷曲线功能✓正、反向直流电能计量，电能准确度1级、0.5级✓MODBUS-RTU和DL/T645-2007自适应✓采用高精度带温补时钟芯片，全温度范围保证时钟精度✓宽范围工作电源，交直流40V~265V或直流9V~36V✓取得国网电科院电能表型式评价报告✓取得国家电能表型式评价报告✓取得南德TUV电能表CE认证✓直流电压、电流4kV隔离方案取得国家专利✓壁挂式安装DJZY102-1系列（壁挂式）功能概述现场安装基于直流量测技术的计量装置✓主要用于社会公用直流充电桩电能计量✓分时计量、事件记录、冻结、结算、负荷曲线功能✓正、反向直流电能计量，电能准确度0.5级✓MODBUS-RTU和DL/T645-2007自适应✓采用高精度带温补时钟芯片，全温度范围保证时钟精度✓宽范围工作电源，交直流40V~265V或直流22V~60V✓取得国网电科院电能表型式评价报告✓取得国家电能表型式评价报告✓直流电压、电流4kV隔离方案取得国家专利✓嵌入式开孔安装，开孔尺寸67mm×67mmDJZY102-2系列（嵌入式）功能概述现场安装基于直流量测技术的计量装置✓主要用于社会公用直流充电桩电能计量✓分时计量、事件记录、冻结、结算、负荷曲线功能✓正、反向直流电能计量，电能准确度0.5级✓MODBUS-RTU和DL/T645-2007自适应✓采用高精度带温补时钟芯片，全温度范围保证时钟精度✓宽范围工作电源，交直流40V~265V或直流22V~60V✓取得国网电科院电能表型式评价报告✓取得国家电能表型式评价报告✓直流电压、电流4kV隔离方案取得国家专利✓35mm标准导轨式安装DJZY102-3系列（导轨式）功能概述现场安装基于直流量测技术的计量装置✓三大运营商和铁塔基站领域的直流计量✓事件记录、冻结、结算、告警功能✓正反向直流电能计量，电能准确度1级✓监测和计量6回路直流电能，监测各类告警信息✓采用高精度带温补时钟芯片，全温度范围保证时钟精度✓35mm标准导轨式或壁挂式安装✓满足《Q/ZTT2205-2017基站直流电能计量模块技术要求》✓宽范围供电，直流40V~60V✓取得电能表形式评价CPA证书✓泰尔实验室检测报告✓霍尔电流传感器接入✓可同时满足移动、联通、电信三大运营商直流计量需求DJZY102-4系列（基站直流计量模块）功能概述现场安装基于直流量测技术的计量装置✓广泛应用于直流充电站、国网、南网直流充电桩✓分时计量、事件记录、冻结、结算、负荷曲线功能✓正反向直流电能计量✓采用高精度带温补时钟芯片，全温度范围保证时钟精度✓698.45和DL/T645-2007自适应✓内置国网数据加密芯片，保障充电数据交互安全✓2路独立RS485通信，内置国网ESAM加密✓宽范围工作电源，直流9V~36V✓第一家取得国网计量中心检测报告，国网充电桩直流表市场份额占60%✓可计量高精度电能，电能准确度1级、0.5级✓直流电压、电流4kV隔离方案取得国家专利✓壁挂式安装，国网专用DJZY102-6T2系列（国网充电桩直流电能表）功能概述
