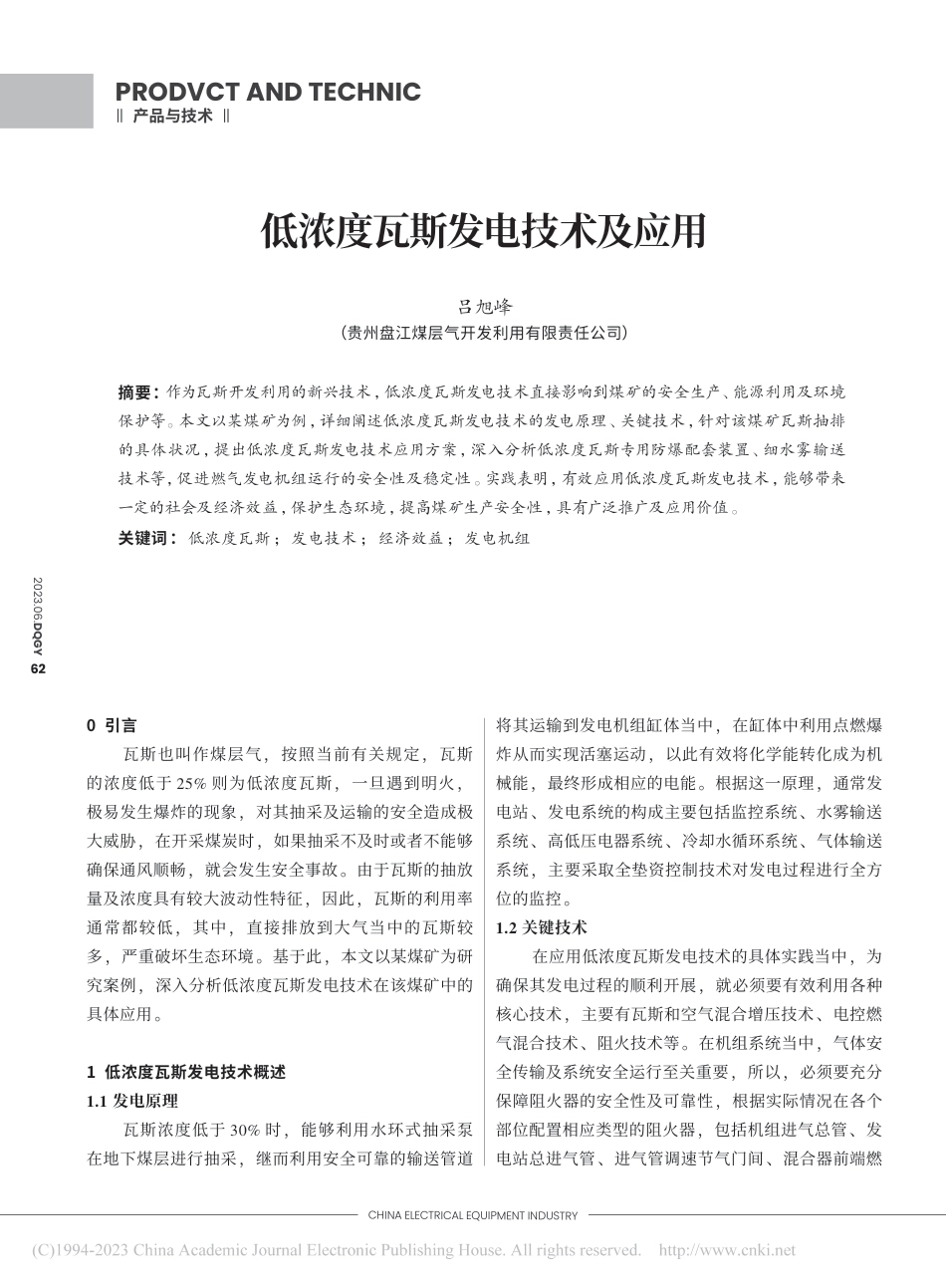

度瓦斯发电术及
吕旭峰
贵州盘江煤层气开发利用有限责任公司
摘要
瓦斯开发利的新兴技浓度瓦斯发电技术直接影响到煤矿的安全生产、能源用及
某 煤 矿例 ,低 浓发电技 术发电 键 技 对 该煤 矿瓦 斯抽 排
具体状况低浓度瓦电技方案深入分析低浓度瓦斯防爆配套装置、水雾输送
促进燃气发电机组运全性及稳践表明,效应低浓
一定的社会及益 , 高煤矿生产安性 ,有广广用价
关键词低浓度瓦斯 ; 发电技术 ; 经济效益 ; 发电机组
0 引言
瓦斯也叫作煤层气,按照当前有关规定,瓦斯
的浓度低于 25% 则为低浓度瓦斯,一旦遇到明火
极易发生爆炸的现象,对其抽采及运输的安全造成极
大威胁,在开采煤炭时,如果抽采不及时或者不能够
确保通风顺畅,就会发生安全事故。由于瓦斯的抽放
量及浓度具有较大波动性特征,因此,瓦斯的利用率
通常都较低,其中,直接排放到大气当中的瓦斯较
,严重破坏生态环境 。基于此 ,本文以某煤矿为研
究案例,深入分析低浓度瓦斯发电技术在该煤矿中的
具体应用
1 低浓度瓦斯发电技术概述
1.1 发电原理
瓦斯浓度低于 30% ,能够利用水环式抽采泵
在地下煤层进行抽采,继而利用安全可靠的输送管道
将其运输到发电机组缸体当中,在缸体中利用点燃爆
炸从而实现活塞运动,以此有效将化学能转化成为机
械能,最终形成相应的电能 。根据这一原理 ,通常发
电站、发电系统的构成主要包括监控系统、水雾输送
系统、高低压电器系统 、冷却水循环系统 、气体输送
系统,主要采取全垫资控制技术对发电过程进行全方
位的监控
1.2 关键技术
在应用低浓度瓦斯发电技术的具体实践当中,为
确保其发电过程的顺利开展,就必须要有效利用各种
核心技术,主要有瓦斯和空气混合增压技术、电控燃
气混合技术、阻火技术等 。在机组系统当中 ,气体安
全传输及系统安全运行至关重要,所以,必须要充分
保障阻火器的安全性及可靠性,根据实际情况在各个
部位配置相应类型的阻火器,包括机组进气总管、发
电站总进气管、进气管调速节气门间、混合器前端燃
2023-06期电器工业杂志排版设计和印刷发排2.indd 622023-06期电器工业杂志排版设计和印刷发排2.indd 62 2023/7/5 下午1:472023/7/5 下午1:47
63
2023.06.DQGY
CHINA ELECTRICAL EQUIPMENT INDUSTRY
PRODVCT AND TECHNIC
产品与技术

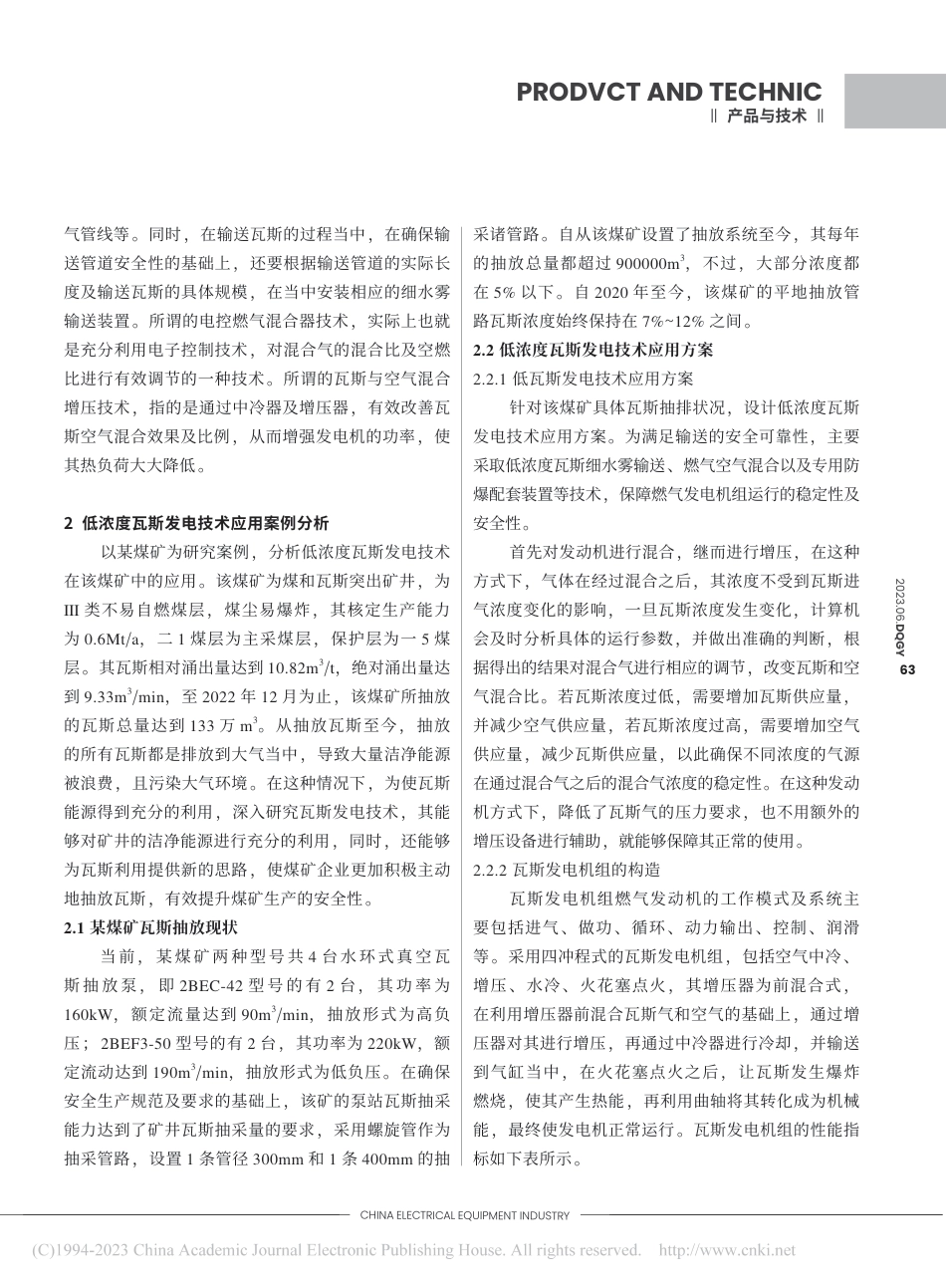

气管线等。同时 ,在输送瓦斯的过程当中 ,在确保输
送管道安全性的基础上,还要根据输送管道的实际长
度及输送瓦斯的具体规模,在当中安装相应的细水雾
输送装置。所谓的电控燃气混合器技术,实际上也就
是充分利用电子控制技术,对混合气的混合比及空燃
比进行有效调节的一种技术。所谓的瓦斯与空气混合
增压技术,指的是通过中冷器及增压器,有效改善瓦
斯空气混合效果及比例,从而增强发电机的功率,使
其热负荷大大降低
2 低浓度瓦斯发电技术应用案例分析
以某煤矿为研究案例,分析低浓度瓦斯发电技术
在该煤矿中的应用。该煤矿为煤和瓦斯突出矿井,为
类不易自燃煤层,煤尘易爆炸,其核定生产能力
0.6Mt/a,二 1煤层为主采煤层,保护层为一 5
。其瓦斯相对涌出量达到 10.82m3/t,绝对涌出量达
9.33m3/min,至 2022 12 月为止,该煤矿所抽放
的瓦斯总量达到 133 m3。从抽放瓦斯至今,抽放
的所有瓦斯都是排放到大气当中,导致大量洁净能源
被浪费,且污染大气环境 。在这种情况下 ,为使瓦斯
能源得到充分的利用,深入研究瓦斯发电技术,其能
够对矿井的洁净能源进行充分的利用,同时,还能够
为瓦斯利用提供新的思路,使煤矿企业更加积极主动
地抽放瓦斯,有效提升煤矿生产的安全性
2.1 某煤矿瓦斯抽放现状
当前,某煤矿两种型号共 4台水环式真空瓦
斯抽放泵,即 2BEC-42 型号的有 2台,其功率为
160kW,额定流量达到 90m3/min,抽放形式为高负
压;2BEF3-50 型号的有 2,其功率为 220kW,额
定流动达到 190m3/min,抽放形式为低负压。在确保
安全生产规范及要求的基础上,该矿的泵站瓦斯抽采
能力达到了矿井瓦斯抽采量的要求,采用螺旋管作为
抽采管路,设置 1条管径 300mm 1400mm 的抽
采诸管路。自从该煤矿设置了抽放系统至今,其每年
的抽放总量都超过 900000m3,不过,大部分浓度都
5% 以下。自 2020 年至今,该煤矿的平地抽放管
路瓦斯浓度始终保持在 7%~12% 之间
2.2 低浓度瓦斯发电技术应用方案
2.2.1 低瓦斯发电技术应用方案
针对该煤矿具体瓦斯抽排状况,设计低浓度瓦斯
发电技术应用方案。为满足输送的安全可靠性,主要
采取低浓度瓦斯细水雾输送、燃气空气混合以及专用防
爆配套装置等技术,保障燃气发电机组运行的稳定性及
安全性
首先对发动机进行混合,继而进行增压,在这种
方式下,气体在经过混合之后,其浓度不受到瓦斯进
气浓度变化的影响,一旦瓦斯浓度发生变化,计算机
会及时分析具体的运行参数,并做出准确的判断,根
据得出的结果对混合气进行相应的调节,改变瓦斯和空
气混合比。若瓦斯浓度过低,需要增加瓦斯供应量
并减少空气供应量,若瓦斯浓度过高,需要增加空气
供应量,减少瓦斯供应量,以此确保不同浓度的气源
在通过混合气之后的混合气浓度的稳定性。在这种发动
机方式下,降低了瓦斯气的压力要求,也不用额外的
增压设备进行辅助,就能够保障其正常的使用
2.2.2 瓦斯发电机组的构造
瓦斯发电机组燃气发动机的工作模式及系统主
要包括进气、做功、循环、动力输出、控制、润滑
。采用四冲程式的瓦斯发电机组 ,包括空气中冷
增压、水冷、火花塞点火,其增压器为前混合式
在利用增压器前混合瓦斯气和空气的基础上,通过增
压器对其进行增压,再通过中冷器进行冷却,并输送
到气缸当中,在火花塞点火之后,让瓦斯发生爆炸
燃烧,使其产生热能,再利用曲轴将其转化成为机械
,最终使发电机正常运行。瓦斯发电机组的性能指
标如下表所示
2023-06期电器工业杂志排版设计和印刷发排2.indd 632023-06期电器工业杂志排版设计和印刷发排2.indd 63 2023/7/5 下午1:472023/7/5 下午1:47
64
2023.06.DQGY
CHINA ELECTRICAL EQUIPMENT INDUSTRY
PRODVCT AND TECHNIC
产品与技术

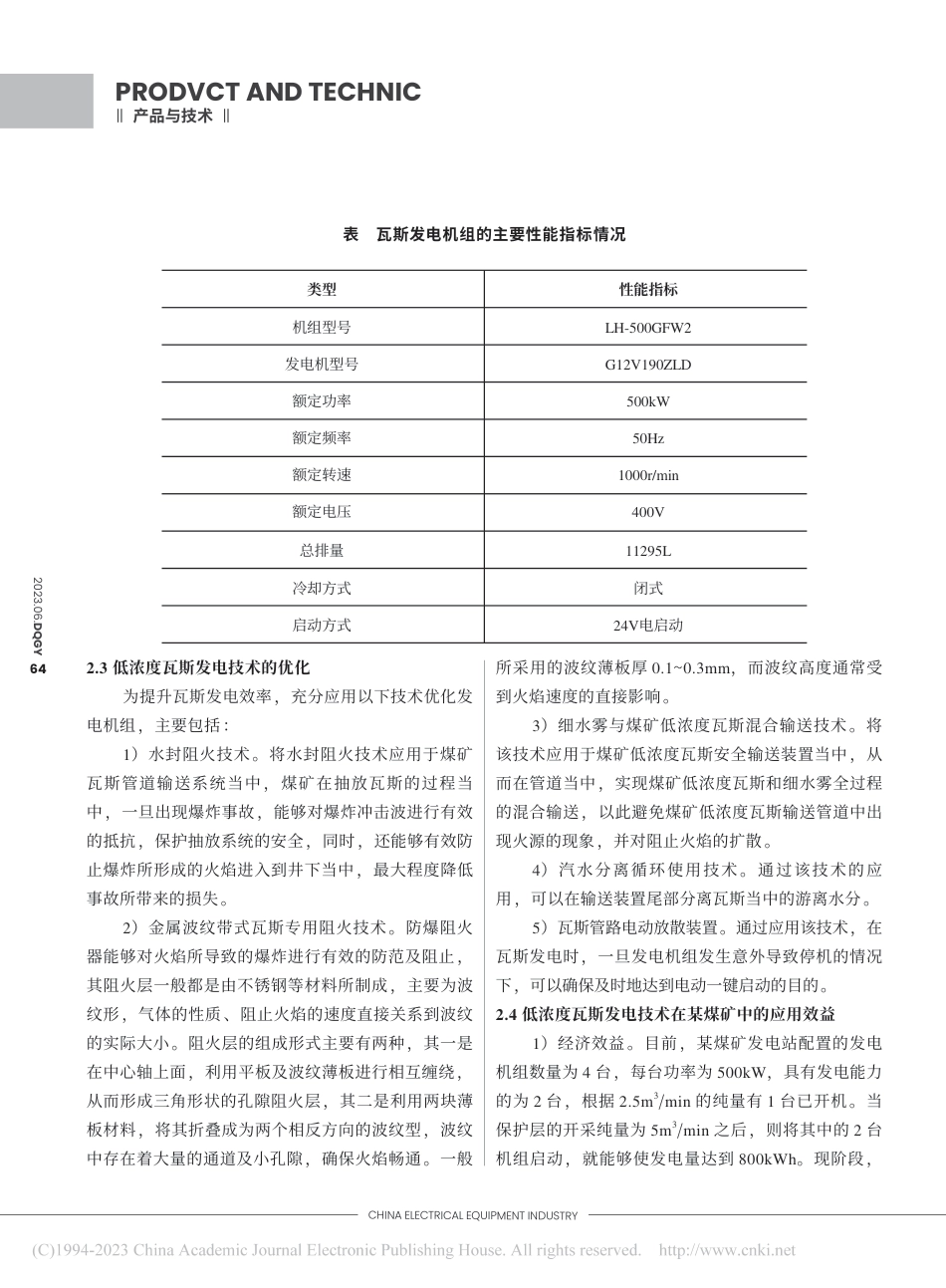

类型 性能指标
机组型号 LH-500GFW2
发电机型号 G12V190ZLD
额定功率 500kW
额定频率 50Hz
额定转速 1000r/min
额定电压 400V
总排量 11295L
冷却方式 闭式
启动方式 24V电启动
斯发电机组的主要性能指标情况
2.3 低浓度瓦斯发电技术的优化
为提升瓦斯发电效率,充分应用以下技术优化发
电机组,主要包括
1)水封阻火技术。将水封阻火技术应用于煤矿
瓦斯管道输送系统当中,煤矿在抽放瓦斯的过程当
,一旦出现爆炸事故,能够对爆炸冲击波进行有效
的抵抗,保护抽放系统的安全 ,同时 ,还能够有效防
止爆炸所形成的火焰进入到井下当中,最大程度降低
事故所带来的损失
2)金属波纹带式瓦斯专用阻火技术。防爆阻火
器能够对火焰所导致的爆炸进行有效的防范及阻止
其阻火层一般都是由不锈钢等材料所制成,主要为波
纹形,气体的性质、阻止火焰的速度直接关系到波纹
的实际大小。阻火层的组成形式主要有两种,其一是
在中心轴上面,利用平板及波纹薄板进行相互缠绕
从而形成三角形状的孔隙阻火层,其二是利用两块薄
板材料,将其折叠成为两个相反方向的波纹型,波纹
中存在着大量的通道及小孔隙,确保火焰畅通。一般
所采用的波纹薄板厚 0.1~0.3mm,而波纹高度通常受
到火焰速度的直接影响
3)细水雾与煤矿低浓度瓦斯混合输送技术。将
该技术应用于煤矿低浓度瓦斯安全输送装置当中,从
而在管道当中,实现煤矿低浓度瓦斯和细水雾全过程
的混合输送,以此避免煤矿低浓度瓦斯输送管道中出
现火源的现象,并对阻止火焰的扩散
4)汽水分离循环使用技术。通过该技术的应
,可以在输送装置尾部分离瓦斯当中的游离水分
5瓦斯管路电动放散装置。通过应用该技术,在
瓦斯发电时,一旦发电机组发生意外导致停机的情况
,可以确保及时地达到电动一键启动的目的
2.4 低浓度瓦斯发电技术在某煤矿中的应用效益
1)经济效益。目前,某煤矿发电站配置的发电
机组数量为 4,每台功率为 500kW,具有发电能力
的为 2,根据 2.5m3/min 的纯量有 1台已开机。当
保护层的开采纯量为 5m3/min 之后,则将其中的 2
机组启动,就能够使发电量达到 800kWh。现阶段
2023-06期电器工业杂志排版设计和印刷发排2.indd 642023-06期电器工业杂志排版设计和印刷发排2.indd 64 2023/7/5 下午1:472023/7/5 下午1:47
