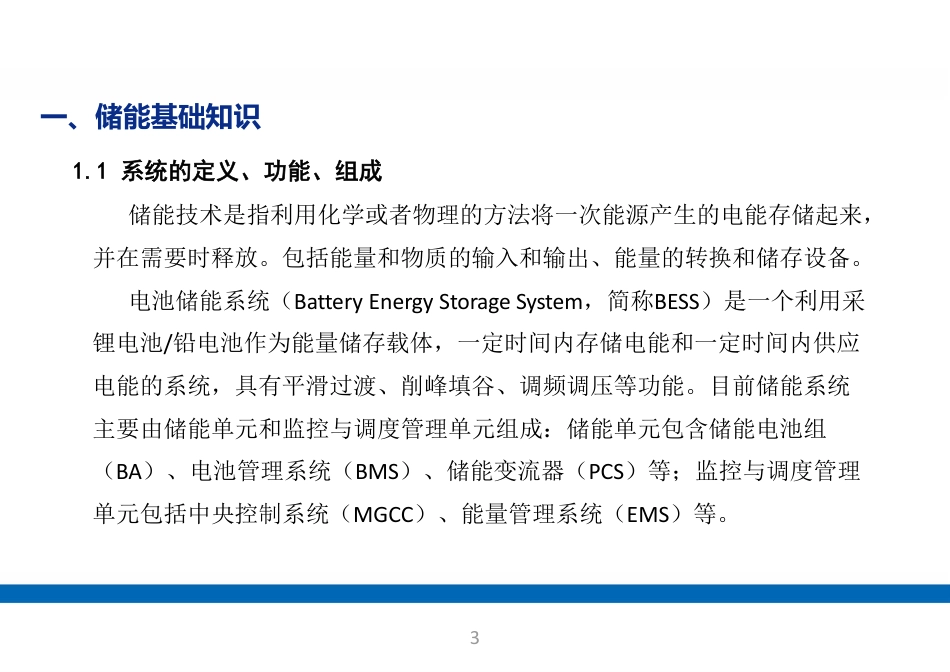

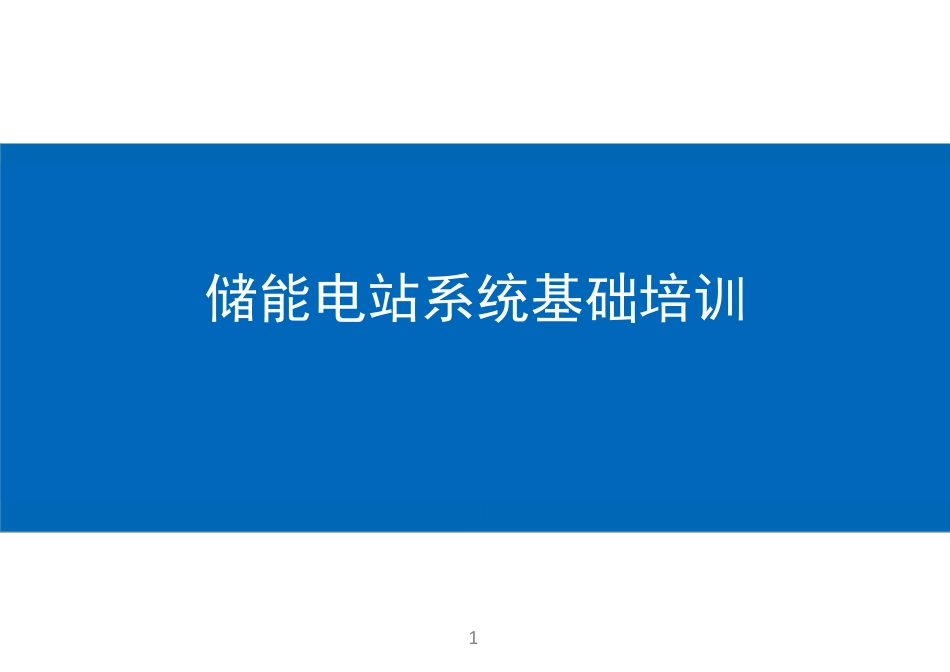

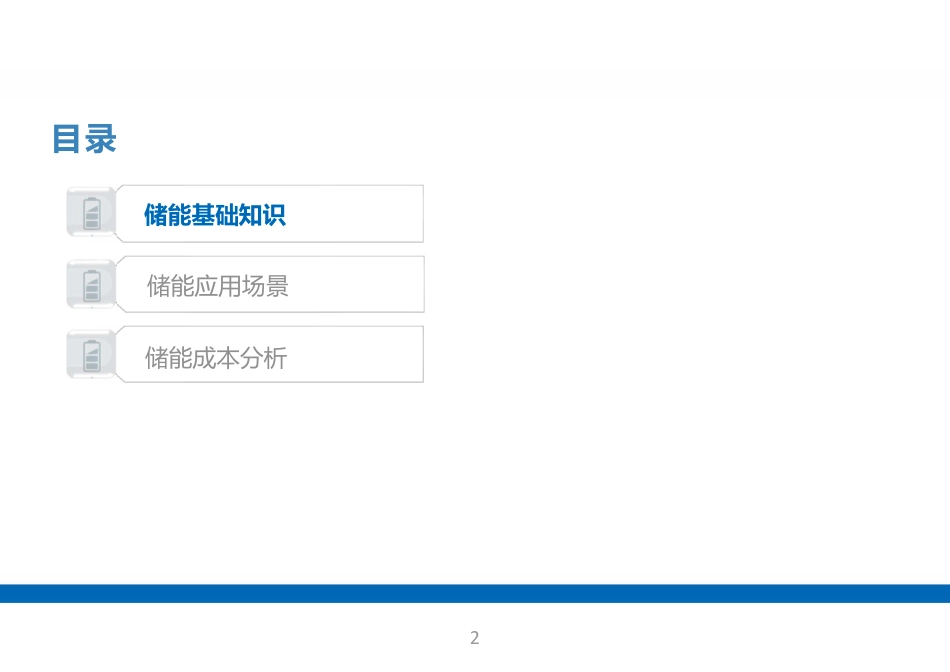

储能电站系统基础培训1目录储能基础知识储能应用场景储能成本分析2一、储能基础知识1.1系统的定义、功能、组成储能技术是指利用化学或者物理的方法将一次能源产生的电能存储起来，并在需要时释放。包括能量和物质的输入和输出、能量的转换和储存设备。电池储能系统（BatteryEnergyStorageSystem，简称BESS）是一个利用采锂电池/铅电池作为能量储存载体，一定时间内存储电能和一定时间内供应电能的系统，具有平滑过渡、削峰填谷、调频调压等功能。目前储能系统主要由储能单元和监控与调度管理单元组成：储能单元包含储能电池组（BA）、电池管理系统（BMS）、储能变流器（PCS）等；监控与调度管理单元包括中央控制系统（MGCC）、能量管理系统（EMS）等。3一、储能基础知识1.2主要技术路线类型4一、储能基础知识1.2主要技术路线类型各种技术路线的主要特点5一、储能基础知识1.2主要技术路线类型钴酸锂磷酸铁锂三元（镍钴锰）三元（镍钴铝）锰酸锂钛酸锂6项目三元NCM磷酸铁锂LFP材料结构特性层状结构（111）正交橄榄石型结构理论容量＞250mAh·g-1170mAh·g-1实际克容量160-170mAh·g-1110-165mAh·g-1标称电压3.6V3.2V电压范围3.0-4.3V2.8-3.65V质量能量密度约249Wh/kg约135Wh/kg循环寿命＞3000次＞5000次安全性1.主要是由钴酸锂、镍酸锂、锰酸锂三种材料组成1，.热稳定性好，其晶体结构中的氧以磷氧四面体热稳定性较差，220℃左右产生氧气；200℃左右结构存在，在1000℃条件下都不会释放氧气；发生分解，反应剧烈；2.800℃左右发生分解；2.在内短、局部高阻抗过热、外短、挤压、穿刺、3.发生意外时，内部只有可燃物（还原性气体和碰撞等条件下内部极芯温度及易达到200℃-液体）和点火源，没有助燃剂（氧气），爆炸300℃，产生大量氧气，易着火。可能性低。成本成本更高成本更低小结1.能量密度：三元锂电池能量密度更高（层状结构利于锂离子嵌入和脱出），约为同质量磷酸铁锂电池的1.8倍左右，项目容量占地面积小；2.循环寿命：磷酸铁锂电池循环寿命长，放电电压平台平稳，充放电过程中无相变；三元电池放电平台不平稳，充放电过程中存在相变造成容量衰减，循环寿命较短；3.安全性能：磷酸铁锂结构稳定，安全性能更好。7一、储能基础知识1.3基础名词、概念、对应的英文单词——系统组成•电池储能系统（BatteryEnergyStorageSystem，BESS）•电芯（BatteryCell）：单个电池，电池的最小单元；•电池模组（BatteryModule/Pack）：一系列单个电池的标准封装；电池架/簇（BatteryRack/Cluster）：一系列电池模组组成的储能单元；•电池汇流柜（BatteryCollectionPanel,BCP）：介于电池机架和储能逆变器之间,类似于光伏直流汇流箱；•储能变流器(PowerConversionSystem,PCS):双向直流交流逆变器；•电池管理系统(Batterymanagementsystem,BMS)：智能化管理及维护各个电池单元，防止电池出现过充电和过放电，延长电池的使用寿命，监控电池的状态。•能量管理系统(Energymanagementsystem,EMS)•暖通空调系统（HVAC）:通常用在电池集装箱内，保证电池通风散热和保暖；QG18一、储能基础知识•电芯（BatteryCell）：单个电池，电池的最小单元；•电池模组（BatteryModule/Pack）：一系列单个电池的标准封装；•电池架/簇（BatteryRack/Cluster）：一系列电池模组组成的储能单元；9一、储能基础知识1.3基础名词、概念、对应的英文单词•电池汇流柜（BatteryCollectionPanel,BCP）：介于电池机架和储能逆变器之间,类似于光伏直流汇流箱；•储能变流器(PowerConversionSystem,PCS):双向直流交流逆变器；•电池管理系统(Batterymanagementsystem,BMS)：智能化管理及维护各个电池单元，防止电池出现过充电和过放电，延长电池的使用寿命，监控电池的状态。•暖通空调系统（HVAC）:通常用在电池集装箱内，保证电池通风散热和保暖；10一、储能基础知识1.3基础名词、概念、对应的英文单词——性能指标•电池容量：能够容纳或释放的电荷Q，即电池容量（Ah）＝电流（A）x放电时间（h），单位一般为Ah（安时）。比如储能电池标注96Ah，那么在工作时电流为96A的时候，理论上可以使用1小时。•电池能量：电池储存的能量，单位为Wh（瓦时），能量（Wh）=电压（V）×电池容量（Ah）。例如3.2V/96Ah的电池，其能量为307.2Wh，而如果我们把4节这样的电池串联，就组成了一个电压是12.8V，容量为96Ah的电池组，虽然没有提高电池容量，但总能量确提高了4倍。•充放电速率（C-Rate）：放电倍率是指在规定时间内放出其额定容量时所需要的电流值，它在数值上等于电池额定容量的倍数。即：充放电电流（A）/额定容量（Ah），其单位一般为C(C-rate的简写)，如0.5C，1C等11一、储能基础知识1.3基础名词、概念、对应的英文单词——性能指标•荷电状态（Stateofcharge，SOC）荷电状态，电池剩余容量,范围是0~1,1表示电池完全充满，0表示电池完全放电；•放电深度（Depthofdischarge，DOD）表示电池放电程度的一种量度，为放电容量与额定容量的比值，单位为％，例如，80％DOD，是指放电时放出额定容量的80％停止•电池剩余容量（Endoflife，EOL），EOL80%意思是在其使用一段时间后其电池总体容量衰退至初始容量的80%，对应的有BOL，BeginningofLife。12一、储能基础知识1.3基础名词、概念、对应的英文单词——性能保证•保证发电容量（Guaranteedpowercapacity，GPC）:储能系统在规定的使用时间内放出的最低容量。•循环效率（Round-tripEfficiency，RTE）：考虑充放电时的设备损耗及自耗电后，电池充满状态下AC端放出的全部电量与AC端充满所需的电量之比。•循环寿命（Cyclelife）：电池的寿命分为循环寿命和日历寿命两个参数。循环寿命指的是电池可以循环充放电的次数。即在理想的温湿度下，以额定的充放电电流进行充放电，计算电池容量衰减到80%时所经历的循环次数。日历寿命是指电池在使用环境条件下，经过特定的使用工况，达到寿命终止条件(容量衰减到80%)的时间跨度。一般业主可能会考核两者的较小值。13一、储能基础知识1.3基础名词、概念、对应的英文单词•自放电（Self-discharge）：电池充满电之后，在与外电路没有接触和常温放置的条件下，其电容量会自然衰减，通常，环境温度对其影响较大，过高温度会加速电池的自放电。电池容量衰减（自放电率）的表达方法和单位为：%/月14一、储能基础知识1.4主流厂家产品及特点电芯——CATL15电芯——BYD16电芯——南都电源17电芯——海基新能源18电芯——上海电气国轩19系统集成——CATL风冷方案20系统集成——CATL液冷方案21系统集成——BYD液冷方案22系统集成——BYD液冷方案外观图23系统集成——深圳科陆24系统集成——阳光电源25系统集成——上能电气26系统集成——上能电气27典型集装箱式储能站28典型站房式储能站29一、储能基础知识1.4储能系统电气接线30储能站电气接线311.5储能系统控制架构电池管理系统BMS一般包括四级•SCU（SystemSiteControlUnit）•BSU（BatteryStackControlUnit）•BCU（BatteryClusterControlUnit）•BMU（BatteryModuleMonitoringUnit）主要功能•实时电压、电流、温度等监控•实时荷电状态SOC估计•各种过充、过放、过流、过压、欠压、高温、低温等异常情况警报和保护•建立BMS的各个部分与EMS的通讯321.5储能系统的控制架构331.6储能系统的消防341.6储能系统的消防351.6储能系统的消防361.6储能系统的消防371.6储能系统的消防381.6储能系统的消防391.6储能系统的消防401.7储能系统的通风（HVAC）模组风扇电池簇风扇空调+风道空调风冷411.7储能系统的通风（HVAC）液冷421.8储能系统的生产周期、运输、储存及安装集装箱式一般50MWh的储能系统从合同签订到交货约4~5个月站房式431.8储能系统生产、运输、储存及安装•磷酸铁锂电池的储存温度在18-25℃较适宜•存储仓库应保持干燥、通风，控制湿度•仓库应满足9级危险品存储等级主要原因：1）存储条件不同，上电的要求周期会有较大差别，目前在25℃左右，不太强调限定时间，但会产生损耗（日历衰减）2）留给安装队伍的窗口期同样跟温度有强相关，温度适宜的情况下，停留2个月也问题不大，但温度超过45℃，则不能超过2周，55℃到60℃，一般不能超过7天（或者更短），60℃以上存储可能会失去质保。3）如果存储环境不理想，空调的安装必须在设备落位后最迟两周内完成并空调的上电。4）建议要分批运输，防止库存40%SOC(40%SOC)ESSstoragedegradation45℃For28days1.46%35℃For28days0.72%25℃For28days0.42%441.8储能系统生产、运输、储存及安装集装箱式安装451.8储能系统生产、运输、储存及安装站房式安装461.9性能考核红海项目性能考核主要包括：1）保证发电容量，GPC：注意定义，一般定义为考核点处全生命周期都需达到的最低容量。但红海项目要求仅并网时的容量，后续年份衰减不低于投标文件时的保证值。额定容量并网点处容量GPC471.9性能考核2）循环效率，RTE（注意自耗电是在储能系统取电还是在电网取电）充电：RatedCapacityxDoDxGroupEffeciency/PCSlosses/MVtransformerlosses/Cablelosses/Measurementerror+Auxiliaryconsumption（MW）xCharginghours=Chargingcapacity放电：RatedCapacityxDoDxGroupEffeciencyxPCSlossesxMVtransformerlossesxCablelossesxMeasurementerror-Auxiliaryconsumption（MW）xDischarginghours=DischargingcapacityRTE=Discharging/Charging一般85%左右481.9性能考核3）待机状态下的自耗电AuxiliaryConsumptionduringStandby暖通、照明、PCS待机、MV变压器待机、储能待机等状态下的自耗电491.9性能考核4）设计使用寿命•循环寿命和日历寿命的较低者。•例如:每天一充一放，每年365次充放电，15年循环寿命为5475（5500）次。一般会考核15年或5500次较低者•充放电的工况（一天几次）需与业主明确5）其他可能考核的指标：•备品备件；•备品库（续提供合适的存储环境）；•质保期；•增补策略50目录储能基础知识储能应用场景储能成本分析51二、储能应用场景52二、储能应用场景53二、储能应用场景54二、储能应用场景55二、储能应用场景能量型需求特点：1.深度充放电，充放电次数较少，几个Cycle/天，工商业储能最大可进行3Cycle/天，光、风储等2Cycle/天2.深度充放电，平均充放电容量大于50%SOC3.一般采用1C以下充放电倍率的电池4.单次充放电时间较长，至少1小时5.响应速度要求不高，小于10秒6.多数无过载能力要求7.容量从100kWH~上百MWH功率型需求特点：1.浅充浅放，充放电转换次数频繁，每天0次~百次不等2.浅充浅放，平均充放电容量小于50%SOC3.对充电倍率要求较低，一般大于1C，对放电要求较高，一般在2C以上（现在基本不再应用2C系统，采用1C超配满足要求）4.单次充放电时间短，不超过15分钟5.响应速度要求很高，小于100ms6.一般要求1.2倍的短时过载能力7.容量从100kWH~几十MWH56二、储能应用场景57二、储能应用场景58二、储能应用场景光伏出力储能放电储能充电电网调度59二、储能应用场景风电+储能解决方案60目录储能基础知识储能应用场景储能市场与成本分析61三、储能市场与成本分析储能市场现状截至2019年2月，各地区和国家的兆瓦级储电项目概况（包括在运项目和计划建设项目）如下图所示。其中，美国领先，其次是欧盟各国（尤其是英国、德国）、澳大利亚、日本、中国和韩国）。62三、储能市场与成本分析储能市场发展展望全球储能市场累计装机量将从2019年的11GW/22GWh增至2050年1,676GW/5,827GWh未来三十年间全球投资额预计达6620亿美元。目前到2050年，全球储能市场以18%的年复合增长率增长。到2050年，中国、美国和印度的储能部署累计规模占比约36%。其他领先的储能市场包括东南亚、日本、澳大利亚、德国伊比利亚、韩国和英国市场，到2050年，全球电网级储能项目占比约70%，其余约四分之一为居民及工商业用户侧储能。，、63三、储能市场与成本分析储能成本分析——电芯成本64三、储能市场与成本分析储能项目成本差异较大，主要受项目规模、配置要求、复杂程度、冗余度及当地法规的影响。放电时间为4小时的储能系统平均成本为370美元/kWh，而放电时间为0.5小时的储能系统平均成本为633美元/kWh。其主要差别在于不同功率能量比的系统，在同等电池量的条件下所需的PCS量不同，功率越高需要的PCS越多，相应成本越高。此外，功率越高的储能系统对于电芯性能要求也越高，相应的电芯成本会显著增加。200182155148130113955850464239373520202020202020201816151413121298270237225203183162050100150200250300350050100150200250300350201920202021PCS能量转换系统2022202320242025USD/kWh1h（1C）能量型储能系统成本分析电池模组变压器EMS能量管理系统#REF!270245220195171146121961381351311251191101039960606060606060602726262523213820371946454543424054151148244841537734231101002003004005006000100200300400500600201820192020PCS能量转换系统202120222023EMS能量管理系统20242025USD/kWh0.5h（2C）功率型储能系统成本分析电池模组变压器其他费用65三、储能市场与成本分析2020年上半年已开标的5个1C储能项目价格汇总如下，这五个项目中，厂家的平均投标价格约为245.1USD/kW，低于此前彭博新能源财经预期的270USD/kW，主要原因由于彭博统计的项目包括众多海外项目，成本价格略高。而国内已开标项目的最低价已经达到203.9USD/kW，未来还有进一步下降空间。1h（1C）能量型储能系统成本分析200182155148130113955850464239373520202020202020201816151413122982702372252031831620501001502002503003500501001502002503003502019202020212022USD/kWh20232024EMS能量管理系统2025电池模组PCS能量转换系统变压器项目名称装机容量最低价格（元/wh）美元（USD/kWh）最低价投标人平均价（元/wh）美元（USD/kWh）谯北20MW/20MWh1.59237.3国轩高科1.84274.6华能新泰10MW/10MWh1.31195.5南都电源1.61240.3申能5MW/5MWh1.15171.6南都电源1.36203.0高力板5MW/5MWh1.44214.9昆兰1.75261.2天骄绿能5MW/5MWh1.34200.0科华恒盛1.65246.3平均价203.9平均价245.166三、储能市场与成本分析BatteryPCS+MV+Cable1C系统：0.5C系统：0.25C系统：EPC成本：110~120USD/kWh（宁德160~170）70~80USD/kW180~200USD/kWh145~160USD/kWh127~140USD/kWh站房/0.7~0.75;集装箱/0.8~0.85红海储能项目询价情况厂家供应商方案设备单价（USD/kW)深圳科陆海基电芯+科陆PCS站房式106.79上海电气国轩电芯+阳光/上能PCS站房式117.88能源重工宁德电芯+上能PCS站房式126.31阳光电源海基电芯+阳光PCS站房式125.00比亚迪比亚迪电芯+比亚迪PCS集装箱液冷118.0767End.Thanks68
