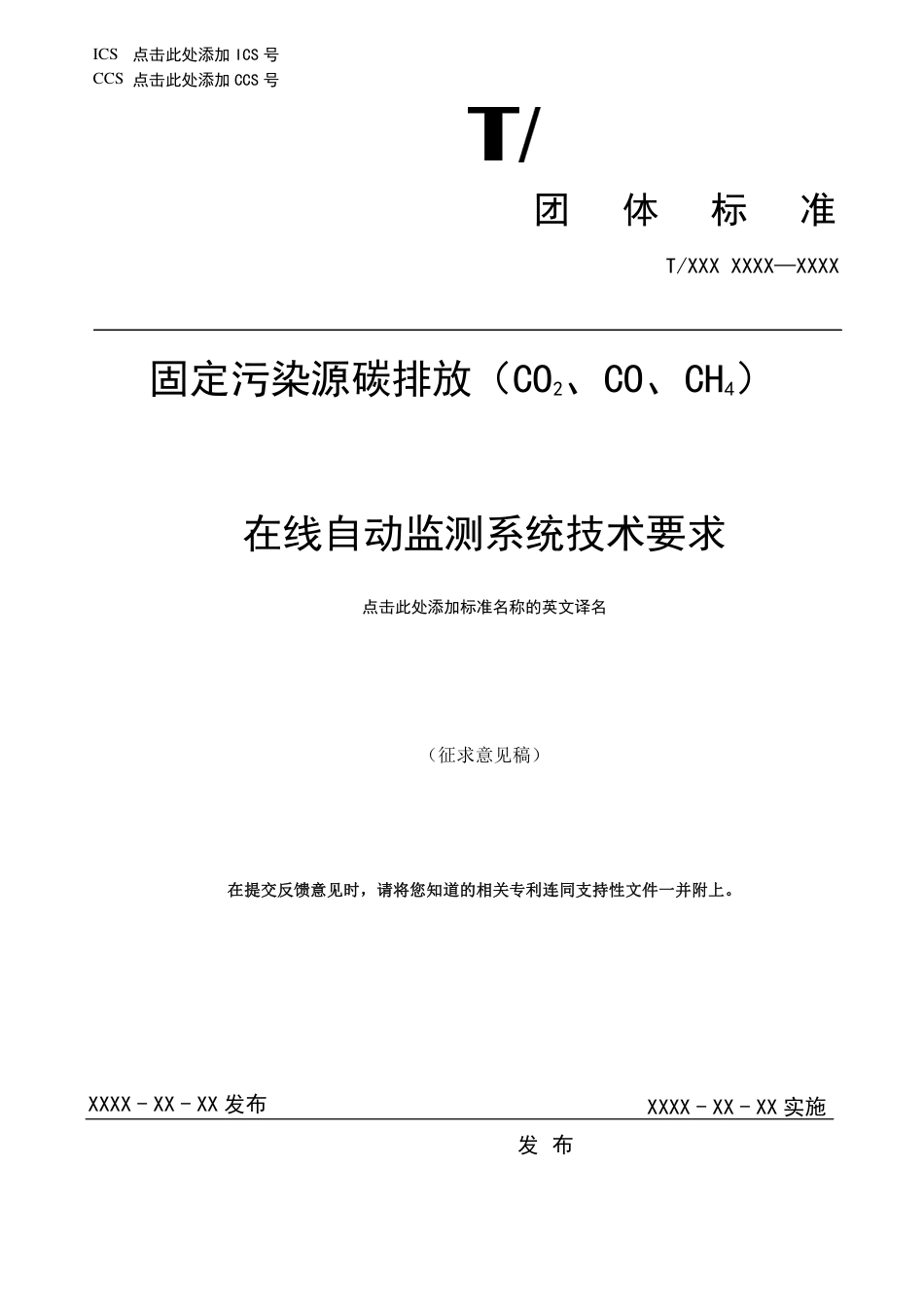

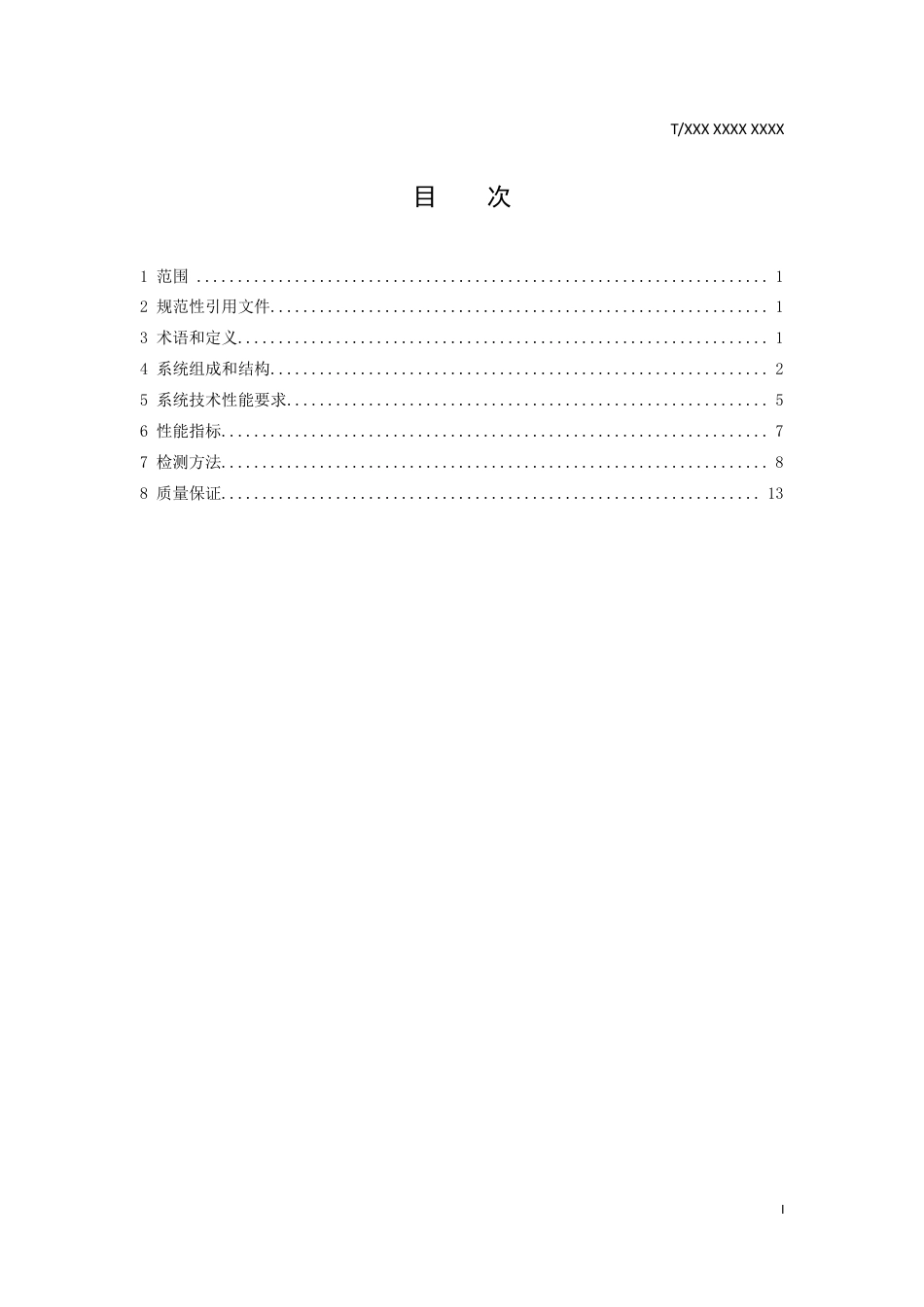

ICS点击此处添加ICS号CCS点击此处添加CCS号团体标准T/XXXXXXX—XXXX固定污染源碳排放（CO2、CO、CH4）在线自动监测系统技术要求点击此处添加标准名称的英文译名（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。发布XXXX-XX-XX实施XXXX-XX-XX发布T/XXXXXXXXXXXI目次1范围......................................................................12规范性引用文件.............................................................13术语和定义.................................................................14系统组成和结构.............................................................25系统技术性能要求...........................................................56性能指标...................................................................77检测方法...................................................................88质量保证..................................................................13T/XXXXXXXXXXXII前言本标准按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，实施大气固定污染源排放污染物监测，规范固定污染源碳排放（CO2、CO、CH4）在线自动监测系统的组成结构、技术要求、性能指标、检测方法制定本标准。本标准为首次发布。本标准由中绿环保科技股份有限公司提出。本标准由山西省环保产业协会归口。本标准起草单位：中绿环保科技股份有限公司，山西太钢不锈钢股份有限公司，山西省太原生态环境监测中心，山西省检验检测中心，太原市环境监控中心，晋城市生态环境综合保障中心，北京中绿未来生态科学研究院有限公司本标准主要起草人：白惠峰、王瑞文、王红梅、谢海运、张利军、尚瑞年、江建平、宋福盛、郭前进、张晋彪、赵玲玲、徐小勇T/XXXXXXXXXXX1固定污染源碳排放（CO2、CO、CH4）在线自动监测技术要求1范围本标准规定了固定污染源烟气（CO2、CO、CH4）在线自动监测的组成结构、技术要求、性能指标和检测方法。本标准适用于固定污染源烟气（CO2、CO、CH4）在线自动监测的设计、生产和检测。2规范性引用文件本标准内容引用了下列文件或其中的条款。凡是未注明日期的引用文件，其最新版本适用于本标准。GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法HJ75固定污染源烟气（SO2、NOX、颗粒物）排放连续监测技术规范HJ76固定污染源烟气（SO2、NOX、颗粒物）排放连续监测技术系统技术要求及监测方法HJ212污染源在线自动监控（监测）系统传输标准JJG635一氧化碳、二氧化碳红外线气体分析器检定规程JJG968烟气气体分析仪检定规程GB50093自动化仪表工程施工及质量验收规范GB/T15479工业自动化仪表绝缘电阻、耐电压性技术要求和试验方法3术语和定义下列术语和定义适用于本标准。3.1烟气排放连续监测对固定污染源排放的颗粒物和（或）气态污染物的排放浓度和排放量进行连续、实时的自动监测，简称CEM。3.2烟气排放连续监测系统连续监测固定污染源颗粒物和（或）气态污染物排放浓度和排放量所需要的全部设备，简称CEMS。3.3满量程根据实际应用需要设置CEMS的最大测量值。3.4响应时间响应时间包括仪表响应时间和系统响应时间。仪表响应时间指从观察到分析仪示值产生一个阶跃增加或阶跃减少的时刻起，到其示值达到标准气体标称值90%或10%的时刻止，中间的时间间隔。T/XXXXXXXXXXX2系统响应时间指从CEMS系统采样探头通入标准气体的时刻起，到分析仪示值达到标准气体标称值90%的时刻止，中间的时间间隔。包括管线传输时间和仪表响应时间。3.5零点漂移在仪器未进行维修、保养或调节的前提下，CEMS按规定的时间运行后通入零点气体，仪器的读数与零点气体初始测量值之间的偏差相对于满量程的百分比。3.6量程漂移在仪器未进行维修、保养或调节的前提下，CEMS按规定的时间运行后通入量程校准气体，仪器的读数与量程校准气体初始测量值之间的偏差相对于满量程的百分比。3.7平行性在相同的环境条件下，相同的系统测量同一被测物时，其测量结果的相对标准偏差。3.8参比方法用于与CEMS测量结果相比较的国家或行业发布的标准方法。3.9干烟气浓度烟气经预处理，露点温度≤4℃时，烟气中各污染物的浓度，也称为干基浓度。3.10标准状态温度为273K，压力为101.325kPa时的状态。本标准中的污染物质量浓度均为标准状态下的干烟气浓度。3.11相对准确度采用参比方法与CEMS同步测量烟气中气态污染物浓度，取同时间区间且相同状态的测量结果组成若干数据对，数据对之差的平均值的绝对值与置信系数的绝对值之和与参比方法测定数据的平均值之比。4系统组成和结构4.1系统组成CEMS由CO2监测单元、CO监测单元、CH4监测单元、烟气参数监测单元、数据采集与处理单元组成（如图1）。系统测量烟气中CO2、CO和CH4浓度、烟气参数（温度、压力、流速或流量、湿度、含氧量等），同时计算烟气中污染物排放速率和排放量，显示（可支持打印）和记录各种数据和参数，形成相关图表，并通过数据、图文等方式传输至管理部门。4.2系统结构CEMS系统结构主要包括样品采集和传输装置、预处理设备、分析仪器、数据采集和传输设备以及其它辅助设备等。依据CEMS测量方式和原理的不同，CEMS由上述全部或部分结构组成。T/XXXXXXXXXXX34.2.1样品采集和传输装置样品采集和传输装置主要包括采样探头、样品传输管线、流量控制设备和采样泵等；采样装置的材料和安装应不影响仪器测量。一般采用抽取测量方式的CEMS均具备样品采集和传输装置，其具体技术要求见5.4.1。4.2.2预处理设备预处理设备主要包括样品过滤设备和除湿设备等；预处理设备的材料和安装应不影响仪器测量。部分采用抽取测量方式的CEMS具备预处理设备，其具体技术要求见5.4.2。4.2.3分析仪器分析仪器用于对采集的污染源烟气样品进行测量分析。4.2.4数据采集和传输设备数据采集和传输设备用于采集、处理和存储监测数据，并能按中心计算机指令传输监测数据和设备工作状态信息；数据采集和传输设备的具体技术要求见5.4.5。4.2.5辅助设备采用抽取测量方式的CEMS，其辅助设备主要包括尾气排放装置、反吹净化及其控制装置等；采用直接测量方式的CEMS，其辅助设备主要包括气幕保护装置和标气流动等效校准装置等；各种辅助设备的具体技术要求见5.4.3。T/XXXXXXXXXXX4图1固定污染源烟气（CO2、CO、CH4）在线监测系统组成示意图数据采集与处理单元烟气参数测量监测单元固定源排放监控管理系统含氧量采样器和预处理装置含氧量测量仪零气、标准气体气态污染物（CO2、CO、CH4）监测单元完全抽取法稀释抽取法直接测量法污染治理设施运行监控系统大气压力监测单元（可选）可输入大气压稀释气体零气、标准气体零气、标准气体气体控制器烟气预处理装置零气、标准气体零气、标准气体气态污染物分析仪气态污染物分析仪气态污染物采样器零气、标准气体校准装置数据处理与远程通讯设备压力测量仪温度测量仪烟气压力变送器烟气温度变送器大气压力测量仪大气压力变送器V零气、标准气体等效校准装置零气、标准气体等效校准装置气态污染物分析仪气态污染物分析仪气态污染物分析仪气态污染物采样器处理显示显示打印查询湿度测量仪烟气湿度变送器流速测量仪烟气流速变送器数据采集与控制系统T/XXXXXXXXXXX55系统技术性能要求5.1外观要求5.1.1CEMS应具有产品铭牌，铭牌上应标有仪器名称、型号、生产单位、出厂编号、制造日期等信息。5.1.2CEMS仪器表面应完好无损，无明显缺陷，各零、部件连接可靠，各操作键、按钮使用灵活，定位准确。5.1.3CEMS主机面板显示清晰，涂色牢固，字符、标识易于识别，不应有影响读数的缺陷。5.1.4CEMS外壳或外罩应耐腐蚀、密封性能良好、防尘、防雨。5.2工作条件CEMS在以下条件中应能正常工作：a)室内环境温度：（15～35）℃；室外环境温度（-20～50）℃；b)相对湿度：≤85%；c)大气压：（80～106）kPa；d)供电电压：AC（220±22）V，（50±1）Hz。注：低温、低压等特殊环境条件下，仪器设备的配置应满足当地环境条件的使用要求。5.3安全要求5.3.1绝缘电阻在环境温度为（15～35）℃，相对湿度≤85%条件下，系统电源端子对地或机壳的绝缘电阻不小于20MΩ。5.3.2绝缘强度在环境温度为（15～35）℃，相对湿度≤85%条件下，系统在1500V（有效值）、50Hz正弦波实验电压下持续1min，不应出现击穿或飞弧现象。5.3.3系统应具有漏电保护装置，具备良好的接地措施，防止雷击等对系统造成损坏。5.4功能要求5.4.1样品采集和传输装置要求5.4.1.1样品采集装置应具备加热、保温和反吹净化功能。其加热温度一般在120℃以上，且应高于烟气露点温度10℃以上，其实际温度值应能够在机柜或系统软件中显示查询。5.4.1.2样品采集装置的材质应选用耐高温、防腐蚀和不吸附、不与气态污染物发生反应的材料，应不影响待测污染物的正常测量。5.4.1.3气态污染物样品采集装置应具备颗粒物过滤功能。其采样设备的前端或后端应具备便于更换或清洗的颗粒物过滤器，过滤器滤料的材质应不吸附和不与气态污染物发生反应，过滤器应至少能过滤（5～10）μm粒径以上的颗粒物。5.4.1.4样品传输管线应长度适中。当使用伴热管线时应具备稳定、均匀加热和保温的功能；其设置加热温度一般在120℃以上，且应高于烟气露点温度10℃以上，其实际温度值应能够在机柜或系统软件中显示查询。T/XXXXXXXXXXX65.4.1.5样品传输管线内包覆的气体传输管应至少为两根，一根用于样品气体的采集传输，另一根用于标准气体的全系统校准；CEMS样品采集和传输装置应具备完成CEMS全系统校准的功能要求。样品传输管线应使用不吸附和不与气态污染物发生反应的材料，其技术指标应符合附录E中表E.1的技术要求。5.4.1.6采样泵应具备克服烟道负压的足够抽气能力，并且保障采样流量准确可靠、相对稳定。5.4.2预处理设备要求5.4.2.1CEMS预处理设备及其部件应方便清理和更换。5.4.2.2CEMS除湿设备的设置温度应保持在4℃左右（设备出口烟气露点温度应≤4℃），正常波动在±2℃以内，其实际温度数值应能够在机柜或系统软件中显示查询。5.4.2.3预处理设备的材质应使用不吸附和不与气态污染物发生反应的材料。5.4.2.4除湿设备除湿过程产生的冷凝液应采用自动方式通过冷凝液收集和排放装置及时、顺畅排出。5.4.2.5为防止颗粒物污染气态污染物分析仪，在气体样品进入分析仪之前可设置精细过滤器；过滤器滤料应使用不吸附和不与气态污染物发生反应的疏水材料，过滤器应至少能过滤（0.5~2）μm粒径以上的颗粒物。5.4.3辅助设备要求5.4.3.1CEMS排气管路应规范敷设，不应随意放置，防止排放尾气污染周围环境。5.4.3.2当室外环境温度低于0℃时，CEMS尾气排放管应配套加热或伴热装置，确保排放尾气中的水分不冷凝或结冰，造成尾气排放管堵塞和排气不畅。5.4.3.3CEMS应配备定期反吹装置，用以定期对样品采集装置进行反吹，避免出现由于颗粒物等累积造成的堵塞状况。5.4.3.4具备除湿冷凝设备的CEMS，其除湿过程产生的冷凝液应通过冷凝液排放装置及时、顺畅排出。5.4.3.5CEMS机柜内部气体管路以及电路、数据传输线路等应规范敷设，同类管路应尽可能集中汇总设置；不同类型的管路或不同作用、方向的管路应采用明确标识加以区分；各种走线应安全合理，便于查找维护维修。5.4.3.6CEMS机柜内应具备良好的散热装置，确保机柜内的温度符合仪器正常工作温度；应配备照明设备，便于日常维护和检查。5.4.4校准功能要求5.4.4.1CEMS应能用手动和（或）自动方式进行零点和量程校准。5.4.4.2采用抽取测量方式的气态污染物CEMS，应具备固定的和便于操作的标准气体全系统校准功能；即能够完成从样品采集和传输装置、预处理设备和分析仪器的全系统校准。5.4.4.3采用直接测量方式的气态污染物CEMS，应具备稳定可靠和便于操作的标准气体流动等效校准功能；即能够通过内置或外置的校准池，完成对系统的等效校准。5.4.5数据采集和传输设备要求5.4.5.1应显示和记录超出其零点以下和量程以上至少10%的数据值。当测量结果超过零点以下和量程以上10%时，数据记录存储其最小或最大值。T/XXXXXXXXXXX75.4.5.2应具备显示、设置系统时间和时间标签功能,数据为设置时段的平均值。5.4.5.3能够显示实时数据，具备查询历史数据的功能,并能以报表或报告形式输出，相关日报表、月报表和年报表的格式要求。5.4.5.4具备数字信号输出功能。5.4.5.5具有中文数据采集、记录、处理和控制软件。5.4.5.6仪器掉电后，能自动保存数据；恢复供电后系统可自动启动。6性能指标6.1仪表响应时间（上升时间和下降时间）分析仪器仪表响应时间：≤90s。6.2重复性分析仪器重复性（相对标准偏差）：≤2%。6.3线性误差分析仪器线性误差：不超过±2%满量程。6.424h零点漂移和量程漂移分析仪器24h零点漂移和量程漂移：不超过±2%满量程。6.5一周零点漂移和量程漂移分析仪器一周零点漂移和量程漂移：不超过±3%满量程。6.6环境温度变化的影响环境温度在（15~35）℃范围内变化，分析仪器读数的变化：不超过±5%满量程。6.7进样流量变化的影响进样流量变化±10%，分析仪器读数的变化：不超过±2%满量程。6.8供电电压变化的影响供电电压变化±10%，分析仪器读数的变化：不超过±2%满量程。6.9干扰成分的影响依次通入表1中相应浓度的干扰成分气体，导致分析仪器读数变化的正干扰和负干扰：不超过±5%满量程。表1实验室检测使用的干扰成分气体气体类型气体名称浓度范围干扰气体CO2%CO25%T/XXXXXXXXXXX8CH450ppm6.10振动的影响按照规定的振动条件和频率进行振动实验后，分析仪器读数的变化：不超过±2%满量程。6.11平行性三台（套）分析仪器测量同一标准样品读数的相对标准偏差≤5%。7检测方法7.1仪表响应时间（上升时间和下降时间）待测分析仪器运行稳定后，按照分析仪器设定进样流量通入零点气体，待读数稳定后按照相同流量通入量程校准气体，同时用秒表开始计时；当待测分析仪器显示值上升至标准气体浓度标称值90%时，停止计时；记录所用时间为待测分析仪器的上升时间。待量程校准气体测量读数稳定后，按照相同流量通入零点气体，同时用秒表开始计时，当待测分析仪器显示值下降至量程校准气体浓度标称值的10%时，停止计时；记录所用时间为待测分析仪器的下降时间。仪表响应时间每天测试1次，重复测试3天，平均值应符合6.1的要求。7.2重复性待测分析仪器运行稳定后，通入量程校准气体，待读数稳定后记录显示值Ci，使用同一浓度量程校准气体重复上述测试操作至少6次，按公式（1）计算待测分析仪器的重复性（相对标准偏差），应符合6.2的要求。%1001112nCCcSniir……………………………………………(1)式中：Sr--------待测分析仪器重复性，%；Ci-------量程校准气体第i次测量值，ppm（%）；C--------量程校准气体测量平均值，ppm（%）；i--------记录数据的序号（i=1～n）；n--------测量次数（n≥6）。7.3线性误差待测分析仪器运行稳定后，分别进行零点校准和满量程校准。依次通入浓度为（20%±5%）满量程、（40%±5%）满量程、（60%±5%）满量程和（80%±5%）满量程的标准气体；读数稳定后分别记录各浓度标准气体的显示值；再通入零点气体，重复测试3次，按公式（2）计算待测分析仪器每种浓度标准气体测量误差相对于满量程的百分比Lei，Lei的最大值应符合6.3的要求。T/XXXXXXXXXXX9%100eiRCCLsidi…………………………………………(2)式中：Lei--------待测分析仪器测量第i种浓度标准气体的线性误差，%；Csi--------第i种浓度标准气体浓度标称值，ppm（%）；Cdi--------待测分析仪器测量第i种浓度标准气体3次测量平均值，ppm（%）；i----------测量标准气体序号（i=1～4）；R----------待测分析仪器满量程值，ppm（%）。7.424h零点漂移和量程漂移待测分析仪器运行稳定后，通入零点气体，记录分析仪器零点稳定读数为Z0；然后通入量程校准气体，记录稳定读数S0。通气结束后，待测分析仪器连续运行24h（期间不允许任何校准和维护）后分别通入同一浓度零点气体和量程校准气体重复上述操作，并分别记录稳定后读数Zn和Sn。按公式（3）、（4）、（5）和（6）计算待测分析仪器的24h零点漂移Zd和24h量程漂移Sd，然后可对待测分析仪器进行零点和量程校准（如果不校准可将本次零点和量程测量值作为CEMS运行24h后零点和量程漂移测试的初始值Z0和S0）。重复上述测试7次，全部24h零点漂移值Zd和24h量程漂移Sd均应符合6.4的要求。0nZZZn………………………………………………(3)%100dRZZn…………………………………………(4)式中：Zd--------待测分析仪器24h零点漂移，%；Z0--------待测分析仪器通入零点气体的初始测量值，ppm（%）；Zn--------待测分析仪器运行24h后通入零点气体的测量值，ppm（%）；ΔZn-------待测分析仪器运行24h后的零点变化值，ppm（%）；R--------待测分析仪器满量程值，ppm（%）；0nSSSn……………………………………………(5)%100dRSSn………………………………………(6)式中：Sd--------待测分析仪器24h量程漂移，%；S0--------待测分析仪器通入量程校准气体的初始测量值，ppm（%）；Sn--------待测分析仪器运行24h后通入量程校准气体的测量值，ppm（%）；ΔSn-------待测分析仪器运行24h后的量程点变化值，ppm（%）。7.5一周零点漂移和量程漂移待测分析仪器运行稳定后，通入零点气体，记录分析仪器零点稳定读数为Z0；然后通入量程校准气体，记录稳定读数S0。通气结束后，待测分析仪器连续运行168h（期间不允许任何手动校准和维护）后重复上述操作，并分别记录稳定后读数Zn和Sn。分别按公式（3）、（4）、（5）和（6）计算待测分析仪器的一周零点漂移Zd和一周量程漂移Sd，然后可对待T/XXXXXXXXXXX10测分析仪器进行零点和量程校准（如果不校准可将本次零点和量程测量值作为CEMS运行一周后零点和量程漂移测试的初始值Z0和S0）。重复上述测试7次，全部一周零点漂移值Zd和一周量程漂移Sd均应符合6.5的要求。7.6环境温度变化的影响7.6.1待测分析仪器在恒温环境中运行后，设置环境温度为（25±1）℃，稳定至少30min，记录标准温度值t0，通入零点气体，记录待测分析仪器读数Z0；通入量程校准气体，记录待测分析仪器读数M0；7.6.2缓慢调节（升温速率或降温速率≤1℃/min，以下相同）恒温环境温度为（35±1）℃，稳定至少30min，记录标准温度值t1，分别通入同一浓度零点气体和量程校准气体，记录待测仪器零点读数Z1和量程读数M1；7.6.3缓慢调节恒温环境温度为（25±1）℃，稳定至少30min，记录标准温度值t2，分别通入同一浓度零点气体和量程校准气体，记录待测仪器零点读数Z2和量程读数M2；7.6.4缓慢调节恒温环境温度为（15±1）℃，稳定至少30min，记录标准温度值t3，分别通入同一浓度零点气体和量程校准气体，记录待测仪器零点读数Z3和量程读数M3；7.6.5缓慢调节恒温环境温度为（25±1）℃，稳定至少30min，记录标准温度值t4，分别通入同一浓度零点气体和量程校准气体，记录待测仪器零点读数Z4和量程读数M4；7.6.6按公式（7）计算待测分析仪器环境温度变化的影响bst，应符合6.6的要求。%100R2%1002220011112233ZMZMZMRZMZMZMbst或………………………(7)式中：bst-------待测分析仪器环境温度变化的影响，%；M0--------环境温度t0，待测分析仪器量程校准气体测量值，ppm（%）；M1--------环境温度t1，待测分析仪器量程校准气体测量值，ppm（%）；M2--------环境温度t2，待测分析仪器量程校准气体测量值，ppm（%）；M3--------环境温度t3，待测分析仪器量程校准气体测量值，ppm（%）；M4--------环境温度t4，待测分析仪器量程校准气体测量值，ppm（%）；Z0--------环境温度t0，待测分析仪器零点气体测量值，ppm（%）；Z1--------环境温度t1，待测分析仪器零点气体测量值，ppm（%）；Z2--------环境温度t2，待测分析仪器零点气体测量值，ppm（%）；Z3--------环境温度t3，待测分析仪器零点气体测量值，ppm（%）；Z4--------环境温度t4，待测分析仪器零点气体测量值，ppm（%）；R---------待测分析仪器满量程值，ppm（%）。7.7进样流量变化的影响待测分析仪器运行稳定后，按照初始设定进样流量，通入量程校准气体，稳定后记录待测分析仪器读数T；调节待测分析仪器进样流量高于初始设定流量值10%，通入同一浓度标准气体，稳定后记录待测分析仪器读数P；调节待测分析仪器进样流量低于初始设定流量值10%，通入同一浓度标准气体，稳定后记录待测分析仪器读数Q。按公式（8）计算待测分析T/XXXXXXXXXXX11仪器进样流量变化的影响V，重复测试3次，平均值应符合6.7的要求。%100RT-Q%100或RTPV…………………………………(8)式中：V--------待测分析仪器进样流量变化的影响，%；T--------初始设定进样流量条件下量程校准气体测量值，ppm（%）；P--------进样流量高于初始设定流量值10%时，量程校准气体测量值，ppm（%）；Q--------进样流量低于初始设定流量值10%时，量程校准气体测量值，ppm（%）；R--------待测分析仪器满量程值，ppm（%）。7.8供电电压变化的影响待测分析仪器运行稳定后，在正常电压条件下，通入量程校准气体，稳定后记录待测分析仪器读数W；调节待测分析仪器供电电压高于正常电压值10%，通入同一浓度标准气体，稳定后记录待测分析仪器读数X；调节待测分析仪器供电电压低于正常电压值10%，通入同一浓度标准气体，稳定后记录待测分析仪器读数Y。按公式（9）计算待测分析仪器供电电压变化的影响U，重复测试3次，平均值应符合6.9的要求。%100%100RWYRWXU或……………………………………(9)式中：U--------待测分析仪器供电电压变化的影响，%；W--------正常电压条件下量程校准气体测量值，ppm（%）；X--------供电电压高于正常电压10%时，量程校准气体测量值，ppm（%）；Y--------供电电压低于正常电压10%时，量程校准气体测量值，ppm（%）；R--------待测分析仪器满量程值，ppm（%）。7.9干扰成分的影响干扰测试气体见表1。待测分析仪器运行稳定后，通入零点标准气体，记录待测分析仪器读数a；通入规定浓度的CO干扰气体，记录待测分析仪器CO2、CH4读数b1、c1。通入零点气体，待读数稳定后记录读数a；通入规定浓度的CO2干扰气体，记录待测分析仪CO、CH4读数b2、c2。通入零点气体，待读数稳定后记录读数a；通入规定浓度的CH4干扰气体，记录待测分析仪CO、CO2读数b3、c3。通入零气和每种干扰气体按上述操作重复测试3次，计算平均值、和，按公式（10）计算待测分析仪器每种干扰气体干扰成分的影响；将大于满量程值0.5%的正干扰值和小于满量程值-0.5%的负干扰值分别相加，可得到正干扰影响值和负干扰影响值；均符合6.9要求。（）……………………………………(10)式中：IEi--------待测分析仪器测量第i种干扰气体干扰成分的影响，%；a--------零点气体3次测量平均值，ppm（%）；R--------待测分析仪器满量程值，ppm（%）；i--------测试干扰气体的序号（i=1～3）。--------第i种干扰气体3次测量的平均值，ppm（%）；T/XXXXXXXXXXX12--------第i种干扰气体3次测量的平均值，ppm（%）；7.10振动的影响将待测分析仪器按照正常的安装方式安装在振动测试装置上，待测分析仪器运行稳定后，分别通入零点气体和量程校准气体，稳定后记录待测分析仪器读数Z0和M0。将振动测试装置调节到位移幅值0.15mm，然后分别在三个互相垂直的轴线上在（10-55-10）Hz频率范围内依次以对数规律进行扫频，扫频速率为1个倍频程/min，每个方向上的振动测试时间均保持10min。振动测试结束后仪器恢复2h，再次分别通入零气和量程校准气体，稳定后记录待测分析仪器读数Z1和M1，重复振动后零点和量程标准气体测量3次，取测量结果的平均值；按照公式（11）和（12）分别计算待测分析仪器的零点处振动的影响和量程点处振动的影响；均应符合6.10的要求。注：带减震装置的仪器可连同减震装置一起进行振动测试。%10000RZZu……………………………………………(11)%100u0RMMsp…………………………………………(12)式中：u0---------待测分析仪器零点处振动的影响，%；Usp--------待测分析仪器量程点处振动的影响，%；Z0--------正常没有外界振动条件下零点气体测量值，ppm（%）；M0--------正常没有外界振动条件下量程校准气体测量值，ppm（%）；Z--------经过振动测试后零点气体测量平均值，ppm（%）；M--------经过振动测试后量程校准气体测量平均值，ppm（%）；R--------待测分析仪器满量程值，ppm（%）。7.11平行性三台（套）同型号待测分析仪器运行稳定后，分别进行零点校准和满量程校准。依次向三台（套）分析仪器通入浓度为（20%～30%）满量程值、（40%～60%）满量程值、（80%～90%）满量程值3种标准气体，读数稳定后分别记录三台（套）仪器通入3种浓度标准气体的测量值。按照公式（13）分别计算通入每种浓度标准气体三台（套）分析仪器测量值的相对标准偏差，即为待测分析仪器的平行性，其最大值应符合6.11的要求。%10021312,jijjijCCCP……………………………………(13)式中：Pj--------三台（套）待测分析仪器测量第j种标准气体的平行性，%；Cj--------三台（套）待测分析仪器测量第j种标准气体的平均值，ppm（%）；Ci,j-------i台（套）待测分析仪器测量第j种标准气体的测量值，ppm（%）；i--------待测分析仪器的序号（i=1～3）；j--------测试标准气体的序号（j=1～3）。T/XXXXXXXXXXX138质量保证8.1安装质量保证8.1.1安装位置和现场配套环境条件应符合HJ75的相关要求。8.1.2原则上要求一个固定污染源安装一套系统。若一个固定污染源排气先通过多个烟道或管道后进入该固定污染源的总排气管时，应尽可能将系统安装在总排气管上；不得只在其中的一个烟道或管道上安装系统，并将测定值作为该源的排放结果；但允许在每个烟道或管道上安装相同的监测系统。8.1.3污染源排放烟囱或烟道设置的采样平台和爬梯应符合HJ75的相关要求，采样平台应易于到达，有足够的工作空间，安全且便于操作；必须牢固并有符合要求的安全措施；采样平台设置在高空时，应有通往平台的折梯、旋梯或升降梯。8.1.4气态污染物系统准确度达不到要求，应查明原因并解决；若无法查明原因，可按公式（12）和（13）对系统测量数据进行调节；经调节仍不能准确测量时，应选择有代表性的位置安装系统，重新进行检测。acadEEE……………………………………………(12)式中：Ead--------系统调节后的数据，ppm（mg/m3）；E---------系统测量数据，ppm（mg/m3）；Eac--------偏差调节系数。EdEac1……………………………………………(13)式中：d--------系统与参比方法测量各数据对差的平均值，ppm（mg/m3）；e--------系统全部数据对测量结果的平均值，ppm（mg/m3）。8.2检验质量保证8.2.1系统检测应在固定污染源正常排放污染物条件下进行。初检和复检时，必须有专人负责监督工况，排污单位应根据相关校准工作的要求调整工况或净化设备的运行参数，在测试期间保持相对稳定。8.2.2为了保证获得气态污染物参比方法与系统在同时间区间的测定数据，对于完全抽取式和稀释抽取式气态污染物系统，必要时可扣除参比方法测量气态污染物到达污染物检测器的时间（滞后时间）和系统的管路传输时间。气态污染物到达污染物检测器的时间可按公式（14）估算。slV/Qt……………………………………………….(14)式中：t-------滞后时间，min；V-------导气管的体积，L；Qsl-------气体通过导气管的流速，L/min。8.2.3参比测量方法应采用国家或行业发布的标准分析方法。气态污染物参比方法测试可采用仪器分析法；仪器分析法测量气态污染物时，采样测量前、后均需用标准气体进行校准或校验。T/XXXXXXXXXXX148.2.4对于完全抽取式和稀释抽取式气态污染物系统，当进行零点和量程校准时，原则上要求零气和标准气体与样品气体通过的路径（如：采样管、过滤器、洗涤器、调节器）相同。8.3运行期质量保证系统至少进行90天的运行，运行期间对系统质量保证提出以下基本要求。1)不超过15天用零气和量程校准气体或校准装置校准一次系统零点和量程，此期间的零点和量程漂移应符合本技术要求6.5的要求；2)不超过3个月更换一次采样探头滤料，不超过3个月更换一次净化稀释空气的除湿、滤尘等的材料；3)必须使用在有效期内的标准物质；固定污染源碳排放（CO2、CO、CH4）在线自动监测技术要求检测项目见表3。表3固定污染源碳排放（CO2、CO、CH4）在线自动监测技术要求的检测项目检测项目技术要求CO2、CO、CH4监测单元仪表响应时间（上升时间和下降时间）≤90s重复性≤2%线性误差±2%F.S.24h零点漂移和量程漂移±2%F.S.一周零点漂移和量程漂移±3%F.S.环境温度变化的影响±5%F.S.进样流量变化的影响±2%F.S.供电电压变化的影响±2%F.S.干扰成分的影响±5%F.S.振动的影响±2%F.S.平行性≤5%注：F.S.表示满量程。
