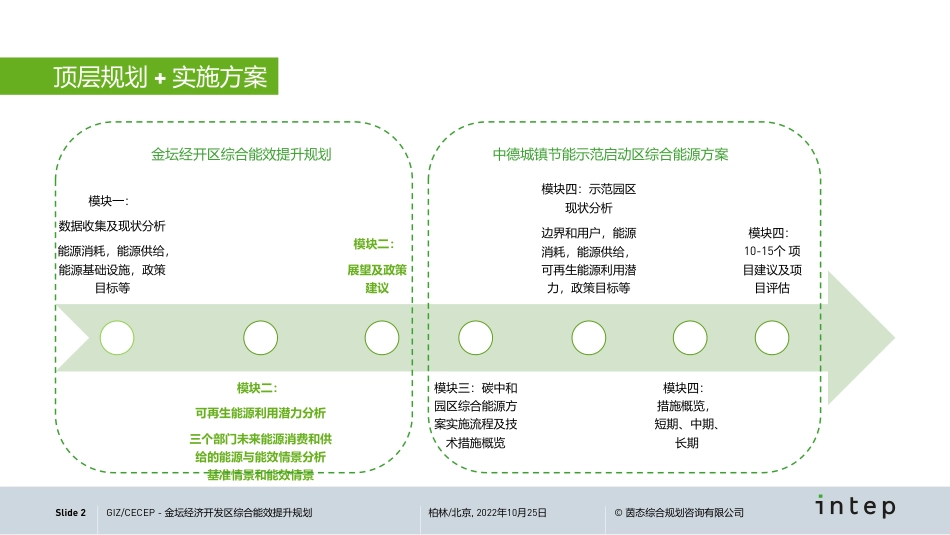

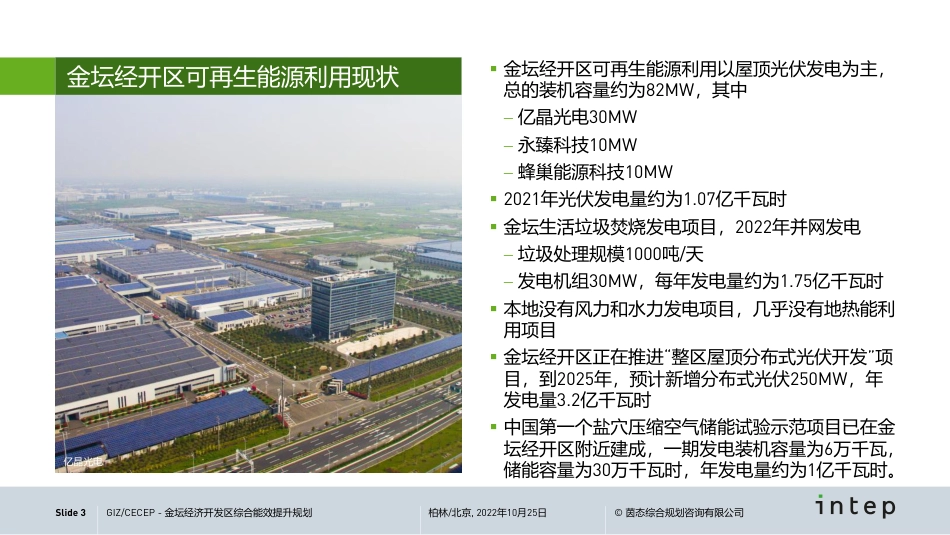

...überzeugtnachhaltig可再生能源利用潜力及能效提升情景分析（以金坛经济开发区为例）碳中和园区及综合能源规划培训©JintanEconomicDevelopmentZone©茵态综合规划咨询有限公司顶层规划+实施方案Slide2柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划模块一：数据收集及现状分析能源消耗，能源供给，能源基础设施，政策目标等模块二：可再生能源利用潜力分析三个部门未来能源消费和供给的能源与能效情景分析基准情景和能效情景模块二：展望及政策建议模块三：碳中和园区综合能源方案实施流程及技术措施概览模块四：示范园区现状分析边界和用户，能源消耗，能源供给，可再生能源利用潜力，政策目标等模块四：措施概览，短期、中期、长期模块四：10-15个项目建议及项目评估金坛经开区综合能效提升规划中德城镇节能示范启动区综合能源方案©茵态综合规划咨询有限公司Slide3▪金坛经开区可再生能源利用以屋顶光伏发电为主，总的装机容量约为82MW，其中−亿晶光电30MW−永臻科技10MW−蜂巢能源科技10MW▪2021年光伏发电量约为1.07亿千瓦时▪金坛生活垃圾焚烧发电项目，2022年并网发电−垃圾处理规模1000吨/天−发电机组30MW，每年发电量约为1.75亿千瓦时▪本地没有风力和水力发电项目，几乎没有地热能利用项目▪金坛经开区正在推进“整区屋顶分布式光伏开发”项目，到2025年，预计新增分布式光伏250MW，年发电量3.2亿千瓦时▪中国第一个盐穴压缩空气储能试验示范项目已在金坛经开区附近建成，一期发电装机容量为6万千瓦，储能容量为30万千瓦时，年发电量约为1亿千瓦时。金坛经开区可再生能源利用现状亿晶光电柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司金坛经开区可再生能源利用潜力分析可装机容量（兆瓦）发电量潜力（百万千瓦时/年）屋顶光伏548715太阳能热利用-65风能4590生活垃圾焚烧发电45262生物质、秸秆-47环境能-26总计-1200Slide4▪金坛经开区可再生能源技术利用潜力约12亿千瓦时，折合标煤约148,000吨▪2021年金坛经开区总的终端能耗约80万吨标煤▪金坛经开区本地可再生能源开发潜力占能源消耗总量比例较低，导致了能源消耗主要依赖化石能源▪可以通过以下措施，增加可再生能源利用比例−提高工业、建筑、交通等全部门的能效标准，降低其能源消耗量−加强储能技术−推广公共交通和电动汽车−适量适时进口绿电和绿氢柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司柏林能源地图册Slide5现有能源项目（热电厂、光伏、光热、生物质、地热等）及能源基础设施（管网、充电桩等）特定区域的可再生能源利用潜力，安装颜色深浅，利用潜力从高到低柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司金坛经开区能源发展情景分析Slide6柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司基准情景和能效情景概览Slide7柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划基准情景能效情景=基准情景+新目标，新标准，新措施▪国家和地方层面的双碳规划▪国家和地方工业、建筑和交通部门的能效提升目标▪金坛经开区经济和人口发展▪中国电网碳排放因子发展情况▪其他类似工业园区发展经验▪惊叹经开区可再生能源利用潜力▪基于基准情景相关信息▪未来发展：对标德国和欧洲先进标准及过往发展经验▪工业：能效提升主要基于更高标准和更具雄心的目标，及德国的最佳实践和经验▪建筑：规模化推广被动房和产能建筑，以及其他推动建筑领域脱碳的技术路径▪交通：更大力度从传统能源汽车转换到电动或氢燃料电池汽车，并且配合其他措施，例如推广公共交通、慢行交通和提倡绿色出行等▪可再生能源：金坛经开区所有技术上可行的可再生能源潜力，包括光伏、太阳热能、生物质能（包括垃圾焚烧发电和秸秆资源利用）、风能、地热能，以及绿电和绿氢▪基于上述基础信息▪未来发展：基于过往发展经验、国家和地方的规划▪工业：能效提升基于当地发展目标及高水平能效措施▪建筑：本地的建筑能效标准，本地的建筑节能改造目标，高能效设备替代，灯塔项目（被动房）等▪交通：从传统能源汽车转换到电动或氢燃料电池汽车▪可再生能源：当下的可在能源发展规划和潜力分析，重点考虑光伏、太阳热能、垃圾焚烧发电基础©茵态综合规划咨询有限公司基准情景和能效情景目标设定及措施部门基准情景能效情景20252030203520602025203020352060工业与2021年相比，单位GDP能耗下降率12%20%30%45%20%30%45%60%关键措施▪国内先进且成熟技术措施▪公司工艺生产能效都到了行业领先水平▪基准情景中的所有措施▪欧洲创新技术脱碳路径和最佳实践建筑与2021年相比，建筑能效提升率15%30%40%50%30%40%50%60%关键措施▪本地的建筑能效标准▪本地的建筑节能改造目标▪高能效设备替代▪灯塔项目（被动房）等▪基准情景中的所有措施▪规模化推广被动房和产能建筑，以及其他推动建筑领域脱碳的技术路径Slide8柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司基准情景和能效情景目标设定及措施部门基准情景能效情景20252030203520602025203020352060交通电动汽车在新车销量中的占比25%50%80%100%30%60%100%100%电动汽车在汽车总量中的占比5%10%15%40%10%20%30%80%氢燃料汽车数量550200500101005001000关键措施▪推广电动汽车及氢燃料电池汽车▪更大力度推广电动和氢燃料电池汽车▪推广公共交通、慢行交通和提倡绿色出行等能源可再生能源利用▪光伏▪太阳热能▪垃圾焚烧发电▪光伏，太阳能光热▪垃圾焚烧发电▪秸秆资源利用▪风能▪地热能▪绿电和绿氢Slide9柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司工业部门代表性能效措施可实施的措施德国工业-最佳实践通过ORC技术利用工业余热发电位于德国巴登-符腾堡州的一家工厂，有两台天然气加热炉，生产及余热回收利用之后，炉内烟气温度仍高达400-500℃，为了充分利用余热潜力，企业安装了一套有机郎肯循环（ORC）模块，利用废热进行发电，供企业使用。ORC模块使用高挥发性液体（乙醇）作为介质，其可以在较低的废热温度下蒸发并驱动活塞式发动机发电。该措施初始投资为74万欧元，年节能1400兆瓦时，减少826吨二氧化碳排放。燃气工业锅炉无焰燃烧技术位于德国慕尼黑的一家电器制造公司，主要生产高品质的家用电器。作为其节能改造的一部分，用无焰燃烧锅炉替代了其生产车间的传统燃气锅炉，一方面可以避免氮氧化物的生成，另一方面保证更均匀的燃烧室温度，同时还可以减少10%的天然气消耗。该措施初始投资为25万欧元，年节能350兆瓦时，减少70吨二氧化碳排放。智能的室内气候控制系统位于德国里德林根的一家熔模铸件公司，主要生成高精密度的金属构配件。室内稳定的温度和湿度等气候条件对这一工艺至关重要。自从公司安装了一套智能的室内气候控制系统，既保证了产品的质量，同时也节约了30%的能源。该措施初始投资为4.7万欧元，年节能187兆瓦时，减少112吨二氧化碳排放。基于网络的能源管理系统位于德国巴登-符腾堡州一家全球领先的控制系统及控制设备生产商，通过引入一套基于网络的能源管理系统，将车间内的加热设备、通风设备、空调系统等通过网络联接起来，收集所有能耗数据，进行数据分析，并结合相应的控制技术智能调控相关设备，大幅降低能源消耗。该措施初始投资为4.8万欧元，年节能150兆瓦时，减少38.5吨二氧化碳排放。跨公司和跨行业的废热利用在德国辛根有两家企业，一家需要高温蒸汽生产汽车零配件，另一家为食品类生产企业，主要消耗中低温蒸汽。在汽车配件生产车间往往会产生高达1000℃的高温废气，部分通过热交换器用于预热燃烧空气，或用于供暖及生活热水，剩余的热量释放到环境中。作为园区节能改造的一部分，在两家企业之间新建了一条400米长的管道，使用导热油作为传热介质，将中高温废热输送到食品加工企业的锅炉房产生中低温蒸汽，用于食品生产。食品生产企业的天然气消耗降低了三分之二。该措施初始投资为5百万欧元，年节能5万兆瓦时，减少11000吨二氧化碳排放。Slide10柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司工业部门未来发展低碳技术路径脱碳技术路径技术成熟度应用潜力较高的行业工业过程电气化低/中化工、有色金属、钢铁、陶瓷、玻璃等大多数行业绿氢的使用，将氢整合进来，作为能源和原料中化工、钢铁和有色金属等大多数行业碳捕集和碳利用等碳汇技术中/高水泥、石灰、化工、钢铁等大多数行业替代燃料和原料（不包括氢能）、生物资源以及可再生能源的整合中/高水泥、化工和造纸、有色金属、玻璃等大多数行业能效效率中/高水泥和石灰、化工、钢铁、纸浆和造纸、有色金属等大多数行业材料效率、再生资源和废物资源化利用（循环经济）中/高几乎所有行业Slide11柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司建筑部门三种能效等级能效标准与当地标准相比的节能率备注最低水平—江苏省现行地方标准-住宅建筑：居住建筑热环境和节能设计标准DB32/4066-2021（约75%节能率）非居住建筑：公共建筑节能设计标准GB50189-2015（约65%节能率）目标水平-德国被动房标准40%住宅建筑：被动房标准-2015版非住宅建筑：围护结构数值参见住宅建筑最高水平-德国产能房标准62%住宅建筑：被动房围护结构+可再生能源，实现能源自给自足，并有盈余。非住宅建筑：被动房围护结构+可再生能源+木立面，考虑木材作为碳汇和可持续材料的使用，同时实现能源自给自足并有一定盈余。Slide12柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划：基于公寓建筑能耗（一次能源：被动式房屋标准168千瓦时/平米年，江苏省地方标准265千瓦时/平米年），按照电力的一次能源系数2.6，可实现每平方米每年节电37kWh；：基于厂房能耗（一次能源：产能房118千瓦时/平米年，国家标准313千瓦时/平米年），按照电力的一次能源系数2.6，可实现每平方米每年节电75kWh©茵态综合规划咨询有限公司建筑部门系统脱碳技术路径Slide13柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司交通部门未来发展低碳技术路径•可持续城市规划和土地利用，提高区域功能类型，降低城市通勤需求•建设良好的公共交通，完善慢行交通系统•发展可持续交通基础设施，如充电桩和加氢站、汽车共享站、换乘站等•推广电动汽车、氢燃料电池汽车等被动措施（政府政策和行动）•使用电动汽车•使用小型汽车•更多使用公共交通•骑自行车或步行•倡导无车生活主动措施（用户行动）Slide14柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司可再生能源利用Slide15柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划05001000150020002500基准情景能效情景基准情景能效情景基准情景能效情景基准情景能效情景基准情景能效情景20212025203020352060百万千瓦时屋顶光伏屋顶太阳能光热风能生物质能（垃圾焚烧发电）生物质能（秸秆资源）地热能进口绿氢©茵态综合规划咨询有限公司能效情景下工业部门的终端能源消费量和二氧化碳排放量Slide16柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划0200.000400.000600.000800.0001.000.0001.200.0001.400.0001.600.0001.800.0002.000.00020212025203020352060吨标煤电力天然气工艺用热油可再生能源能效0500.0001.000.0001.500.0002.000.0002.500.0003.000.0003.500.0004.000.0004.500.0005.000.00020212025203020352060吨二氧化碳电力天然气工艺用热油可再生能源能效©茵态综合规划咨询有限公司2021至2060年工业、建筑和交通部门能源消费发展情况Slide17柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划020406080100120140基准情景能效情景基准情景能效情景基准情景能效情景基准情景能效情景基准情景能效情景20212025203020352060万吨标煤电力天然气工艺用热油屋顶光伏其他可再生能源9%13%20%30%©茵态综合规划咨询有限公司2021至2060年工业、建筑和交通部门二氧化碳排放发展情况Slide18柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划01234基准情景能效情景基准情景能效情景基准情景能效情景基准情景能效情景基准情景能效情景20212025203020352060百万吨二氧化碳工业建筑交通9%13%22%45%©茵态综合规划咨询有限公司2030年金坛经开区基准情景和能效情景下终端能源消费量对比Slide19柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划60%28%11%1%工艺应热电力交通建筑供暖140万吨标煤55%33%12%0%工艺应热电力交通建筑供暖122万吨标煤©茵态综合规划咨询有限公司园区综合能效提升政策建议Slide20柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划能源供给优化能源供给侧结构，以能效提升为基础，推动可再生能源发展▪全面提升园区整体能效水平▪提高可再生能源利用率▪推进重点用能设备节能增效能源消费推动传统产业绿色升级，赋能园区绿色可持续发展优化园区结构布局，提高建筑能效标准，提升建筑领域可再生能源利用比例促进公共交通及新能源动力车发展，打造可持续交通系统园区综合能效提升方案，综合考虑能源的生产、传输、终端消费和回收等环节保障措施落实中德城镇节能示范启动区规划建设©茵态综合规划咨询有限公司优化能源供给侧结构，以能效提升为基础，推动可再生能源发展Slide21全面提升园区整体能效水平▪到2030年，园区单位GDP能耗相比2021年降低20%到30%▪统筹规划能量梯级利用流程及工艺衔接，探索跨领域跨行业节能技术耦合使用，如使用化工企业的富余中低压蒸汽为印染纺织企业提供工艺用汽，优先利用工业余热为建筑进行供暖与制冷▪要推进园区能源管理体系和能耗在线监测管控系统建设，加强数据运用，实现能源管理智慧化提高可再生能源利用率▪到2030年，可再生能源利用率达到15%到20%▪结合金坛区屋顶光伏整县推进计划，加快推进分布式光伏建设▪采用污水源、浅层地热能等非化石能源供热供冷▪积极推动金坛垃圾焚烧发电厂二期（日处理量500吨）开工建设，同时建设充分利用垃圾焚烧发电过程中产生的余热▪长期来看，可以考虑通过进口绿氢逐步替代天然气来实现园区的零碳能源供应推进重点用能设备节能增效▪对标德国及国际先进标准，推广先进高能效产品设备，加快淘汰落后工艺和设备▪建立以能效为导向的激励约束机制▪加强重点用能设备节能审查和日常监管柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司推动传统产业绿色升级，赋能园区绿色可持续发展Slide22深入推进“两高”项目绿色发展▪针对电力、化工、金属压延加工、造纸等重点领域实施减污降碳行动，采取“一企一策”措施，清单化、动态化管理▪按照“横向耦合、纵向延伸、循环链接”的原则，加快化工、纺织印染、生物医药、装备制造等具有典型循环特色的产业绿色循环化改造▪系统性优化园区能源消费、资源集约利用和环境保护，形成低品位能源利用-有效资源利用-环境条件改善之间的良性循环。推进园区循环化发展▪推动园区化工及材料领域重点企业实施清洁生产改造，促进废物综合利用、能量梯级利用、水资源循环利用，推进工业余压余热、废气废液废渣资源化利用，并进一步加强集中供气供热▪提高再生资源综合利用率，鼓励园区新能源企业循环利用退役动力电池、光伏组件等新兴产业废弃物▪推动建筑垃圾资源化利用，推广废弃路面材料原地再生利用柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司优化园区结构布局，提高建筑能效标准，提升建筑领域可再生能源利用比例Slide23推动园区建设绿色转型▪将碳达峰、碳中和理念融入园区规划、建设和运行管理各环节。全面提升绿色低碳建筑水平▪新建居住建筑100%实施江苏省《居住建筑热环境和节能设计标准》（DB32/4066–2021）▪引入德国被动房和产能房建筑标准，短期落地实施3-5栋被动房和产能房试点项目并进行规模化推广。▪到2030年，采用被动房标准和产能房标准的建筑占比到达20%提高可再生能源在建筑领域的利用比例▪到2030年，建筑领域可再生能源利用比例要达到12%到18%▪因地制宜推动太阳能、地热能、污水余热等可再生能源建筑一体化应用▪有集中热水供应需求的公共建筑，优先采用太阳能集中供热系统▪加大地热能在高档住宅项目中应用的推广力度▪金坛第二污水厂及园区污水泵站周围5公里范围内，新建及改造项目供冷供热优先使用污水余热资源深挖既有建筑节能潜力▪借鉴德国建筑节能经验，在既有建筑节能改造中推广建筑保温、门窗和遮阳、气密性、电梯及照明等重点领域的成熟、高效节能技术▪支持通过合同能源管理等模式实施公共建筑节能改造柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司促进公共交通及新能源动力车发展，打造可持续交通系统Slide24打造可持续交通系统▪加快构建以公交为主体、公共自行车为延伸的公共交通体系，持续推进地铁7号线、市域郊轨道交通S1号线和南沿江城际铁路建设，确立公共交通在城市交通中的主导地位，同时倡导自行车和步行等绿色出行方式▪提升公共交通服务质量▪逐步实现交通运输系统的智能化、数字化加大新能源动力车推广力度▪到2030年，电动汽车占新车销售量比例要达到50-60%▪到2030年，电动汽车保有量占比应达到15%▪加快构建便利高效、适度超前的充换电网络体系柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司落实中德城镇节能示范启动区规划建设Slide25选取中德云湖科创谷和河头小镇作为中德城镇节能示范启动区，为启动区编制综合能效提升方案启动区供能优先使用可再生能源▪到2030年，非化石能源占能源消费总量比重力争达到30%▪启动区建筑屋顶光伏项目及配套储能系统建设，做到“能安尽安”▪在条件适宜区域优先利用污水余热和浅层地热能，为建筑供热（冷）推动能源消费端能效精准优化和协同优化▪建立启动区能源管理平台，与德国及国际先进能效标准保持动态对标，有针对性地采取必要的技术措施和管理措施▪基于能源阶梯利用原则，推动启动区不同企业之间的能效协同优化，完成一到两个跨企业能效协同示范案例提高启动区相关领域能效标准▪启动区所有企业要满足国家现行单位产品能源消耗限额先进值，新入驻企业能效水平对标德国及国际先进标准▪启动区新建居住建筑和公共建筑全面执行绿色建筑二星级及以上标准，逐步过渡到被动房标准▪2025年前完成3-5个被动房示范项目建设，到2030年，新建居住建筑和公共建筑全面执行被动房标准柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司Slide26保障措施完善启动区示范项目布局，有序推进重点项目建设▪启动区屋顶光伏“能安尽安”▪启动区污水泵站附近2公里范围内优先利用污水余热进行建筑集中供热（冷）▪其他区域优先利用浅层地热能进行集中供热（冷）▪启动区能源管理平台，加强企业之间的能效协同优化，探索永臻科技和周边企业之间的能效耦合▪推动紫东公寓等被动房及产能房试点项目建设，并从建筑单体向园区层面推广▪交通领域，建设以公共交通为主、慢行交通为辅的绿色低碳交通体系，在启动区建设公交接驳系统，并设立自行车风景道及机动车禁行区，倡导居民绿色低碳出行▪强化组织领导，建立园区综合能效提升工作领导小组▪建立全方位多层次政策支撑体系，引导示范试点建设▪发挥财税政策引导作用，建立可持续长效支持机制▪加强宣传引导，推广中-德城镇节能示范园区建设经验柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划©茵态综合规划咨询有限公司感谢聆听，联系我们!Folie27JilongZhu朱继龙GeneralManagerofintepBeijing茵态北京分公司总经理▪参与中瑞零碳建筑示范项目、中德城镇节能示范项目等国际合作项目的实施▪负责茵态（intep）北京分公司的运营，包括中国市场的开拓、客户维护、项目实施等工作MaxTalmon-Gros麦克斯·塔门-格罗斯Consultant咨询顾问▪为城市、区域及零排放建筑制定能源方案以及能源战略的实施▪能源城市“金级标签”认证▪能源审计与规划、能源政策、公众服务和交通方案Dr.FengLu-Pagenkopf路枫博士SeniorConsultant高级咨询顾问▪园区层面的绿色低碳规划设计▪中欧在气候保护和能源转型领域的交流合作▪“中瑞零碳建筑合作项目”项目联合负责人欢迎大家关注intep微信账号zhu@intep.com+8618514681013+49(0)30403666681www.intep.cn柏林/北京,2022年10月25日GIZ/CECEP-金坛经济开发区综合能效提升规划
